Shelly Dimmer Gen3

Name: Shelly Dimmer Gen3
Brand: Shelly Europe
SKU: FG3800238070526
Price: 35.90 EUR
Availability: InStock

设备图片

设备识别

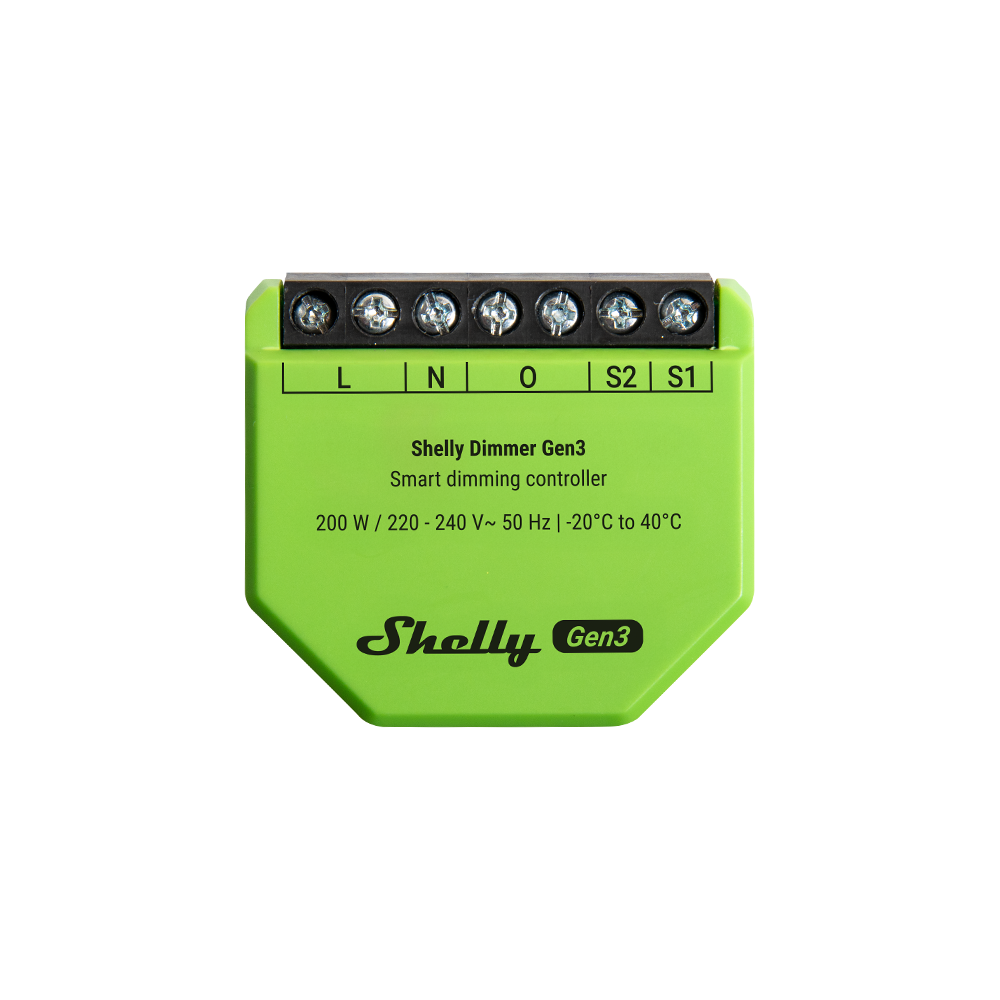

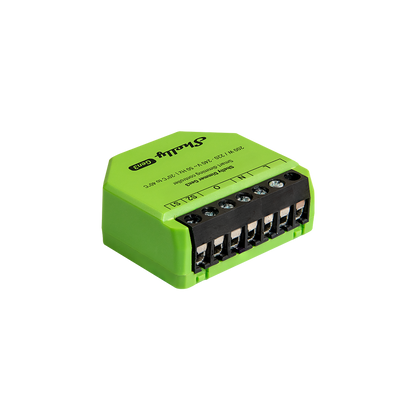

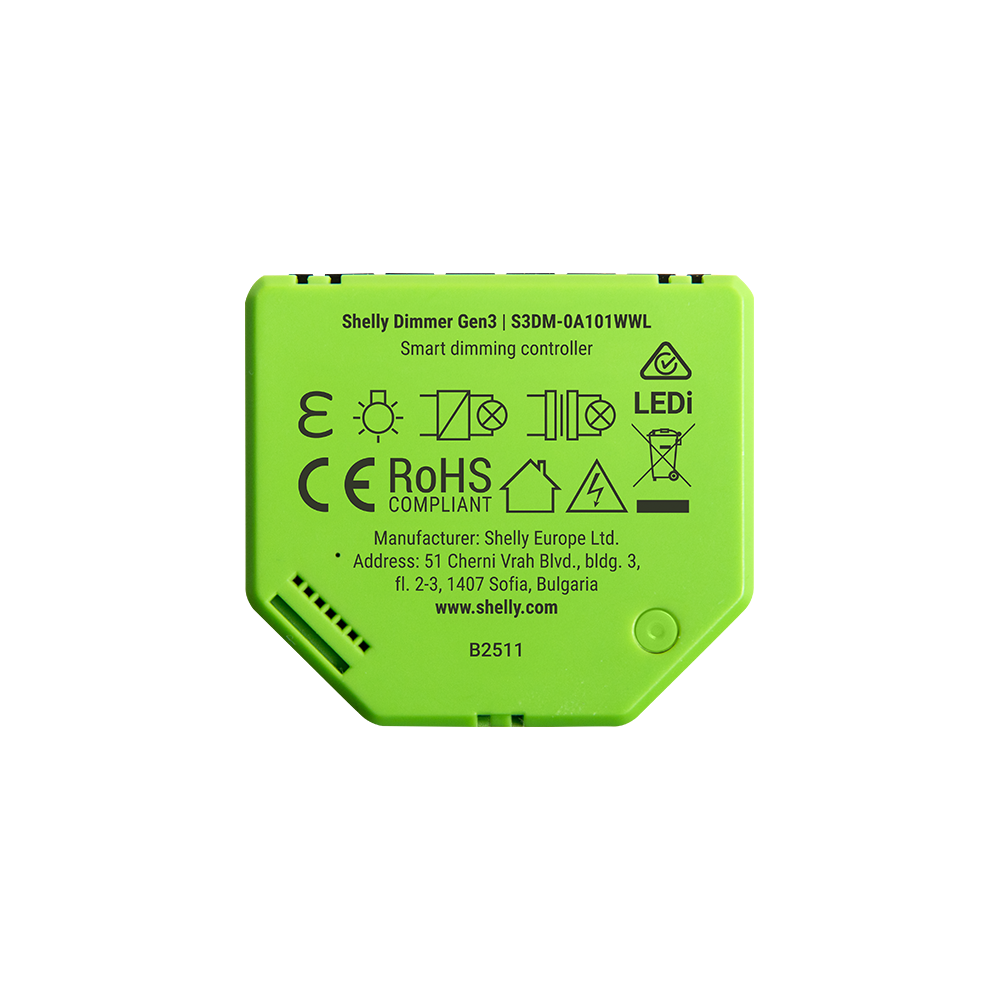

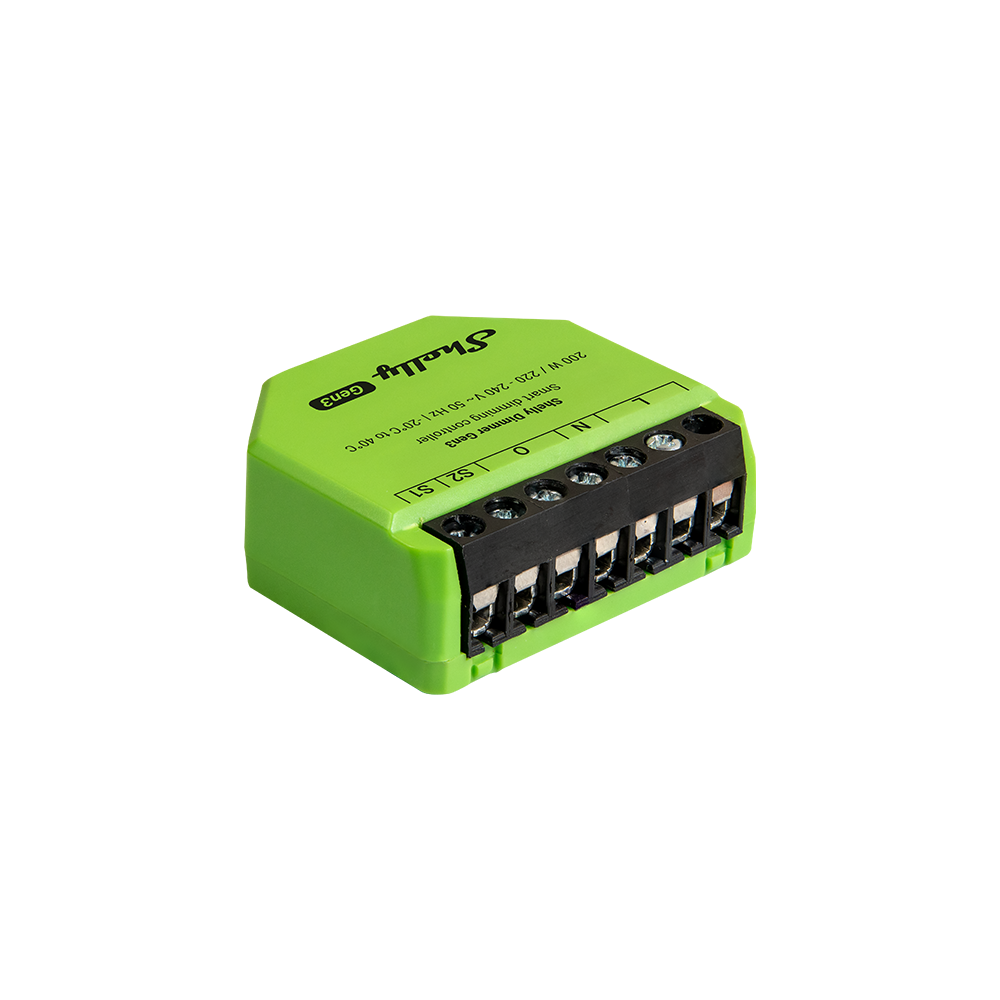

设备名称: Shelly Dimmer Gen3
设备型号: S3DM-0A101WWL
设备SSID: ShellyDimmerG3-XXXXXXXXXXXX
设备 Bluetooth ID：0x1073

简短描述

Shelly Dimmer Gen3（本设备）是一款单通道智能调光控制器，可通过手机、平板电脑、PC 或家庭自动化系统远程控制可调光灯具和调光驱动器。它既可以在本地Wi-Fi网络中独立工作，也可以通过云家庭自动化服务进行操作。只要设备连接到互联网，用户在任何有网络连接的地方都可以远程访问、控制和监控Shelly Dimmer Gen3。本设备内置Web界面，可用于监控和控制设备，以及调整其设置。该设备可作为后沿调光开关使用，可带或不带零线。

主要功能

无需中性线: 设备可在无中性线情况下使用
旁路：当设备在无零线且负载低于20 W时需要旁路器。即使灯具关闭后仍有微光时，旁路器也能提供帮助。
灯组: 可使用灯组，但它们应具有相同的功率（应为相同型号和制造商）
Bluetooth：该设备符合 Bluetooth 标准，可与其他 Bluetooth 设备在短距离内连接并交换数据。
BLE Gateway： 促进 BLE 与 Wi-Fi 设备之间的通信。
Wi-Fi： 设备可连接无线网络。
Wi-Fi 信号扩展器： 重新传输 Wi-Fi 信号并扩展其覆盖范围。
脚本: 允许通过脚本创建自动化场景。
基础计划: 支持每周计划和例程，包括设置亮度、过渡时间和调光信号的翻转值。
高级计划: 支持全年详细计划和例程，时间调整范围广泛，从秒到月，包括设置亮度、过渡时间和调光信号的翻转值。
自动开/关定时器: 支持自动开/关定时设置。
本地操作: 允许在本地 Wi-Fi 网络内创建自动化场景，包括设置亮度、过渡时长和调光信号的翻转值。
Webhook: 支持通过轻量级事件驱动通信实现自动化。
兼容性: 高度兼容第三方家庭自动化系统。
无需集线器:可通过Shelly Smart Control或第三方系统在本地或远程使用。
活动日志: 存储详细事件历史。
KVS（键值存储）: KVS服务提供基本的键值对持久存储。
安全性: 过流/过压/过功率保护。设备无中性线使用时，这些保护可能无法正常工作。
功率测量:
- 当设备与中性线一起使用时，会显示电压（V）、电流（A）和功耗（W）信息。
- 设备无中性线使用时无法测量功耗。
夜间模式: 允许设置夜间输入灯的特定亮度。
过渡时间: 控制开关打开时从0到100%的调光时间，关闭时从100%到0%的调光时间。
开关打开时的最小亮度: 当开关打开且当前亮度低于“开关打开时最小亮度”时应用的亮度水平（百分比）。默认3%。当计划和动作中定义了显式（自定义）过渡时不应用。
最小/最大亮度: 重新定义调光信号范围，以实现更精确的输出亮度控制。
开关/按钮输入模式: 允许通过开关和/或按钮灵活控制输入
- 单按钮调光控制
- 双按钮调光控制
按钮淡入速率: 控制按住按钮时输出亮度变化速度。默认3倍。
按钮预设: 双击事件时应用的状态。默认值为100%
自动调光校准: 提供整个范围内的平滑调光。必须在新设备、恢复出厂设置后及每次负载更改后执行。
- 新设备/恢复出厂设置后，首次切换（通过物理开关/按钮、移动应用、本地网页UI或rpc命令）时开始校准
- 可通过同时长按两个按钮5秒启动校准。校准时间不超过2分钟，成功时灯亮10秒后熄灭。校准失败时灯闪烁5次（1秒亮，1秒灭）
通过开关/按钮恢复出厂设置: 设备通电后60秒内连续5次通过开关/按钮切换将执行恢复出厂设置。
虚拟组件:一组特殊组件，最初在设备中不存在，由用户动态创建。
KNX: 支持 KNXnet/IP 通信

使用场景

即使没有中性线，也可以使用Dimmer Gen3改造您现有的照明系统，并继续使用您当前的开关和电气安装。
控制可调光灯的亮度，设置完美亮度。
创建智能计划，让灯光全天自动调整亮度。
使用智能计划轻松同步灯光与日出日落时间。
激活夜间模式，在夜间降低亮度。
将调光器Gen3与第三方系统如Home Assistant、Google Home、Alexa和SmartThings集成，实现更多控制选项。
利用设备通过单击或双击按钮调节灯光亮度。
通过创建动作，在Shelly Motion检测到移动时自动打开灯光，从而提升安全性。

主要应用

住宅
多户住宅（公寓、共管公寓、酒店等）…
轻型商业（小型办公楼、小型零售/餐厅/加油站等）…
政府/市政
大学/学院

集成

支持的Amazon Alexa功能

是

支持Google智能家居特性

是

三星 SmartThings 支持的功能

是

简化内部电路图

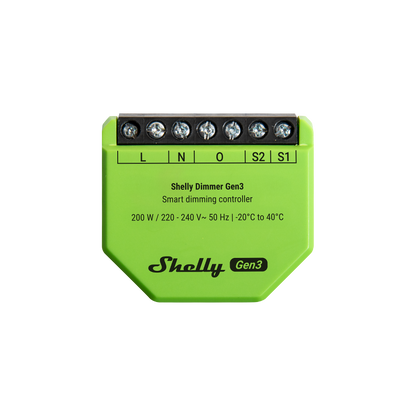

设备电气接口

输入

2个螺丝端子开关/按钮输入: S1 和 S2
3个螺丝端子电源输入: 1个 N 和 2个 L

输出

螺丝端子内部桥接输出: O

附加接口

不支持

连接性

Wi-Fi
Bluetooth

安全功能

过热保护
过功率保护*
过压保护*
欠压保护*
过流保护

* 仅在使用中性线时有效。

支持负载类型

可调光LED灯：最高150W
白炽灯泡：最大200 W
卤素灯：最大200 W
带低压白炽灯的铁芯变压器: 最大200 VA
可调光电子变压器：最大200 W

用户界面

输入

一个（控制）按钮
- 长按 5 秒以启用设备接入点和 Bluetooth 连接。
- 长按10秒恢复设备出厂设置。

输出

LED（单色）指示
- 启用 AP（接入点）且禁用 Wi-Fi：
  1秒 开 / 1秒 关
- Wi-Fi 已启用，但未连接到 Wi-Fi 网络：
  1秒 开 / 3秒 关
- 已连接到 Wi-Fi 网络：
  持续 开
- 云已启用，但未连接:
  1秒 开 /5秒 关
- 已连接到 Shelly Cloud：
  持续 开
- OTA（空中升级）:
  ½秒 开 / ½秒 关
- 按钮按下并保持5秒:
  ½秒 开 / ½秒 关
- 按钮按下并保持10秒:
  ¼秒 开 / ¼秒 关

上述列表从初始设备状态和最低优先级开始。每个后续状态取消前一个状态。

规格

数量	数值
物理
尺寸（高x宽x深）:	38x42.5x16.5 毫米 / 1.50x1.67x0.65 英寸
重量:	24.3 克 / 0.86 盎司
螺丝端子最大扭矩:	0.4 牛米 / 3.5 磅英寸
导线截面积:	0.2 至 2.5 平方毫米 / 24 至 14 AWG（实心、绞线及端子套管）
导线剥皮长度:	5 至 6 毫米 / 0.20 至 0.24 英寸
安装方式:	墙内安装
外壳材质:	塑料
外壳颜色:	外壳: 青柠色印刷: 黑色
连接器颜色:	黑色
环境
环境工作温度:	-20 °C 至 40 °C / -5 °F 至 105 °F
湿度:	30% 至 70% 相对湿度
最大海拔:	2000 米 / 6562 英尺
电气
电源:	220-240 V~ 50 Hz
功耗:	< 1.5 W
无需中性线:	是
无中性线且无旁路时的最小负载:	20 W
调光类型	后沿调光
外部保护:	16 A，脱扣特性 B 或 C， 6 kA 断路容量, 能量限制等级3
短路保护	是
输出电路额定值
最大输出功率:	200 W
传感器，仪表*
电压表量程（AC）：	180 V - 240 V
电压表精度:	± 5%（使用中性线时）
电流表量程（AC）	0 A - 3 A，
电流表精度:	± 5%（使用中性线时）
内部温度传感器:	是
* 仅在使用中性线时可实现精确测量。
无线
Wi-Fi
协议:	802.11 b/g/n
射频频段:	2412 - 2472 兆赫
最大射频功率:	< 20 dBm
范围:	室内最高30米 / 100英尺，室外最高50米 / 160英尺（取决于本地环境）
Bluetooth
协议:	4.2
射频频段:	2402 - 2480 兆赫
最大射频功率:	< 4 dBm
范围:	室内最高10米 / 33英尺，室外最高30米 / 100英尺（取决于本地环境）
微控制器单元
CPU:	ESP32 C3 STM32 G051
时钟频率:	ESP32 C3：40 Mhz
闪存:	8 MB
Firmware 功能
计划数量:	20
Webhook（URL动作）:	20个，每个Webhook最多5个URL…
脚本:	是
MQTT：	是
高级计划:	是
KVS（键值存储）:	是

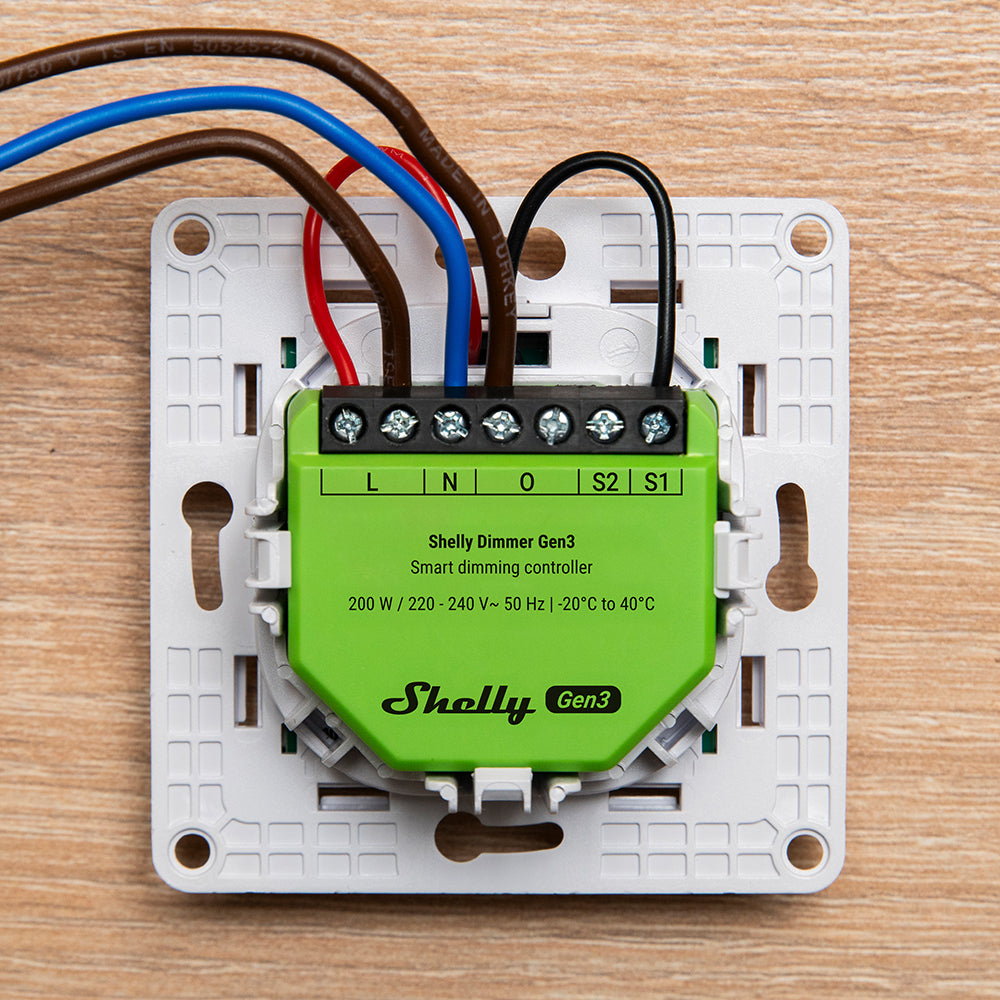

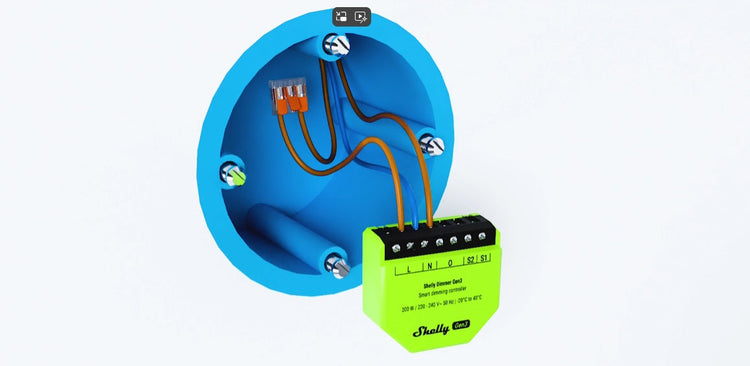

基础接线图

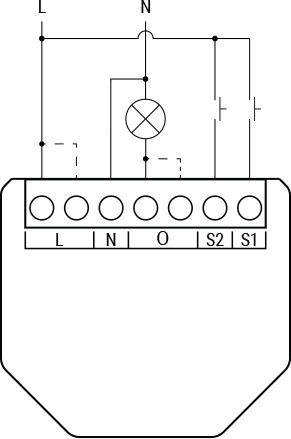

图1 - 带中性线

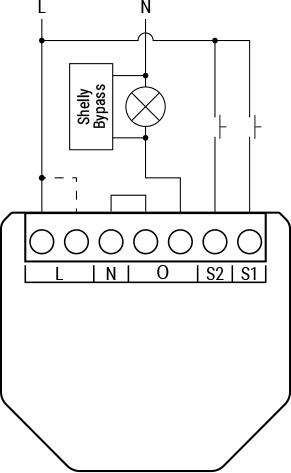

图2 - 无中性线，带旁路

图例

端子		导线
L (x2)	2个火线端子	L	火线（220-240 V~）
N	中性线端子	N	中性线
O (x2)	2个负载输出端子
S1, S2	用于灯光控制的开关/按钮输入端子
