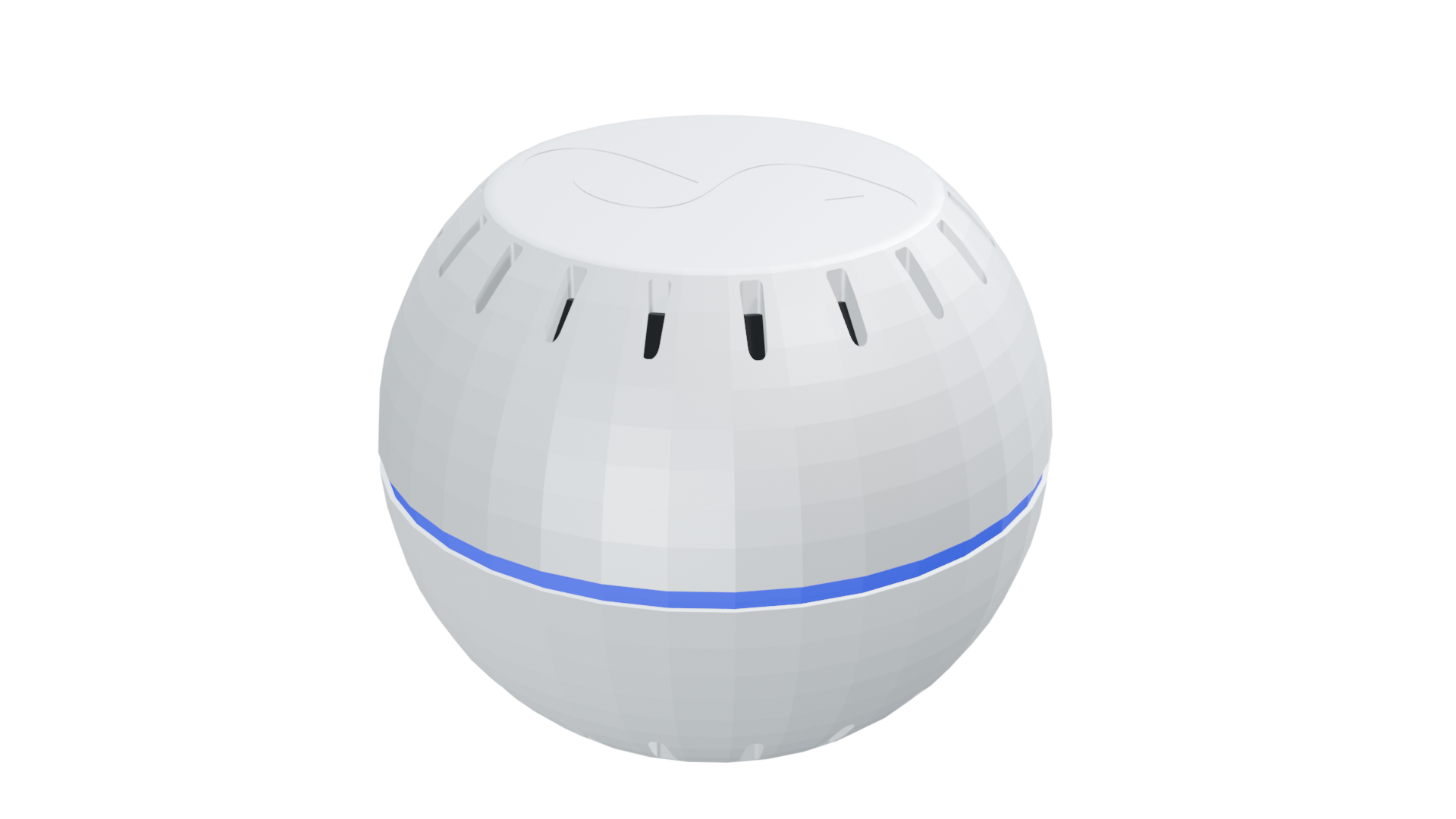

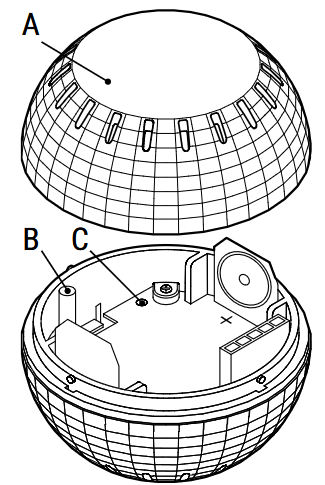

Shelly Wave H&T ANZ

• OTA - 空中固件更新。

• FW - Firmware

• ZAF - Z-Wave® 协议

• NIF - 节点信息帧；每次添加（包含）时发送的帧，用于向网关展示设备的能力，以便其调整操作能力。

• CC - 命令类（ZAF互操作性的核心）。决定数据如何发送和处理/接收的文件/流程。命令类在发送数据时包含其签名，以便识别哪个流程为目标设备发送数据。

• 开关 - A 切换开关或双稳态开关。

• 按钮 - A 瞬时开关或单稳态开关。

• 开关/按钮 - 它可以是开关或按钮。

• 双击 - 如果开关/按钮的第一次和第二次按压间隔少于500毫秒，则解释为双击。

• 网关（GW） - A Z-Wave® 网关，也称为 Z-Wave® 控制器、Z-Wave® 主控制器、Z-Wave® 主控制器，或 Z-Wave® 中枢等，是作为 Z-Wave® 智能家居网络。本文档中使用“网关”一词。

• 网状网络 - 设备除了与网关通信外，还能相互通信。设备（仅限主电源供电）可作为中继器扩展网络。

• 长距离网络 - 设备只能与网关通信（无中继功能）。

• S按钮 - 的中央枢纽的设备。® 服务按钮，位于 Z-Wave® 设备上的按钮，用于多种功能，如添加（包含）、移除（排除）、恢复出厂设置及开关电源输出（仅限Wave插头）。本文档中使用“S按钮”一词。

• 设备 - 本文档中，“设备” 用于指代本指南中涉及的 Shelly Wave 设备。

• 终端设备 - Z-Wave 终端设备是 Z-Wave 网络中的节点，但不是网关，例如开关、门锁、传感器等。

• 节点ID - Z-Wave 节点ID 是在添加（包含）到 Z-Wave 网络时分配给每个设备的唯一标识符，使网络能够识别并与该设备通信。

• 家庭ID - Z-Wave 家庭ID 是分配给每个 Z-Wave 网络及其网络中每个设备的唯一标识符。它将您的 Z-Wave 网络与其他网络区分开来，并确保您的 Z-Wave 设备只与您自己网络中的设备通信。

• 添加/包含 - 将 Z-Wave 设备添加到 Z-Wave 网络 - 网关的过程。以下词语 包含、添加、等词用于此含义。

• 移除/排除 - 将 Z-Wave 设备从 Z-Wave 网络中移除 - 网关的过程。以下词语 排除、移除、等词用于此含义。

• 恢复出厂设置 - 恢复出厂设置后，所有自定义参数和已存储的数值（kWh、关联、路由等）都将恢复为默认状态。分配给设备的HOME ID和NODE ID将被删除。仅当网关丢失或无法操作时才使用此重置操作。

• 正常模式 - 指设备在正常条件下运行的状态（开/关、调光等），无论是主动使用还是待机但仍通电。

• SmartStart -支持 SmartStart 的设备可以通过使用支持 SmartStart 包含的网关扫描设备上的 Z-Wave 二维码，添加（包含）到 Z-Wave 网络中。SmartStart 设备在通电并靠近 Z-Wave 网络时会在 10 分钟内自动添加。

• 必须 - 必须实现

• 可选 - 如果时间/预算允许则实现

• 关联 -关联用于设备与您 Z-Wave 网络内其他设备之间的直接通信，无需 Z-Wave 网关。

• 电源循环 - 设备重启/设备电源开关

• 百叶窗 - 指任何类型的窗户装饰，如百叶窗、卷帘（屏幕）、卷帘门、垂直窗帘、窗帘、一体式百叶窗、蜂巢帘、遮阳篷等。此外，Wave Shutter 还可以控制窗户电机、投影幕布或任何类型的双向AC电机。

• 功耗（W） - 指电气设备或系统消耗或使用能量的速率。以瓦特（W）为单位进行测量。

• 能耗（kWh） - 指设备或系统在特定时间段内消耗的电能总量。其单位为千瓦时（kWh）。

• 订购代码 - 订购代码与零件号（PN）相同。空间不足时使用缩写PN。PN标注在每个设备的DSK标签上。

• 气候控制： 根据当前温度和湿度调整暖通空调系统，保持舒适的室内环境。

• 防止霉菌和霉斑： 监测湿度水平，防止地下室和浴室等空间霉菌和霉斑生长。设备可在需要时启动通风或除湿设备。

• 警报和通知： 当温度或湿度达到预设阈值时接收警报或通知，防止寒冷天气中管道冻结或湿度过高等问题。

• 优化温室条件： 根据湿度和温度调整浇水系统和通风，优化温室植物的生长条件。

• 安全增强： 通过检测异常温度变化提升家庭保护，可能预示火灾或洪水。

• 家电控制： 根据当前温度和湿度调整除湿机、加湿器和风扇的运行。

空气温湿度报告

设备将根据参数161（温度）和163（湿度）中定义的阈值传输温度和湿度信息。

OTA - 空中固件更新

OTA代表空中，指对终端设备的无线固件更新

支持 Z-Wave 安全通信协议

非安全、S0安全、S2未认证安全、S2认证安全

固件版本

固件版本存储在设备中，即使通过OTA更新。网关可读取固件版本。

设备序列号

设备序列号在生产测试后存储于设备中。网关可读取设备序列号。

设备零件号（PN）

设备零件号在生产测试后存储于设备中。网关可读取设备零件号。

通用规则

• 通过按住S按钮切换正常模式和设置模式。

• 常亮LED 表示您处于设置模式。进入设置模式后，10秒后自动切换回正常模式。

• 按下S按钮可唤醒LED 1秒，设备电源循环可唤醒LED 10秒。

• 模块启动时，LED将以模式5（0.2秒蓝色亮/0.2秒红色亮）闪烁4-5秒。

正常模式LED状态：正常模式指设备功能稳定，可无限期保持。

已移除/排除

LED将闪烁蓝色 在模式1中，电源循环后闪烁30秒，按S按钮后闪烁30秒。

已添加/包含

LED将闪烁绿色 在模式1中，电源循环后闪烁10秒，按S按钮后闪烁1秒。

恢复出厂设置并重启

恢复出厂设置期间，LED将变为纯色绿色 约500毫秒，然后蓝色LED将在模式1下闪烁。

添加/移除

添加或移除期间，LED将闪烁蓝色 在模式2中。

OTA固件更新

OTA升级期间，LED将闪烁蓝色 和 红色 在模式2中。

S按钮设置模式

选择添加/移除菜单（*长距离不支持添加）

菜单被选中时，LED将点亮蓝色，最长10秒。

按住S按钮选择添加/移除过程（*长距离不支持添加）

菜单执行时，LED将闪烁蓝色 在模式3中。

选择恢复出厂设置菜单

菜单被选中时，LED将点亮红色，最长10秒。

按住S按钮选择恢复出厂设置过程

菜单执行时，LED将闪烁红色 在模式3中。

报警模式

不适用

Z-Wave® 协议是一种可互操作的、基于无线射频的通信技术，专为住宅和轻型商业环境中的控制、监控和状态读取应用而设计。Z-Wave® 技术成熟、可靠、广泛应用，是全球无线控制市场的领导者，为数百万人带来实惠、可靠且易用的“智能”产品，融入日常生活的方方面面。

互操作性一直是 Z-Wave® 协议的核心，同时还具备向后兼容性、安全性和可靠性等特性。所有 Z-Wave® 设备都可以与其他品牌或制造商的 Z-Wave® 认证设备在任何 Z-Wave® 网络中运行。网络中的所有主电节点都将作为中继器，无论供应商如何，以提升网络的可靠性。Z-Wave® 生态系统中有 4000 多款认证产品，均支持前后兼容，目前市场上已有超过 1 亿台设备。

Z-Wave® 技术在市场上已有 20 多年，拥有业界领先的安全措施，让您的家庭网络更智能、更安全。

来源：www.z-wavealliance.org，http://www.z-wave.com

将设备添加到 Z-Wave® 网络（包含）

注意！ 如为 Security 2 (S2) 添加（包含），会弹出对话框，要求输入 Z-Wave® DSK 标签（设备侧面和包装内均有）的相应 PIN 码（5 位下划线数字）。
重要：PIN码不得丢失。

SmartStart添加（包含）

支持 SmartStart 的产品可通过使用支持 SmartStart 包含的网关扫描设备上的 Z-Wave® 二维码，自动添加到 Z-Wave® 网络中。无需其他操作，SmartStart 设备在电池设备唤醒并靠近网络时会自动添加。

1. 通过网关应用扫描设备标签上的二维码，将安全2（S2）设备专用密钥（DSK）添加到网关的配置列表。

2. 唤醒设备

3. 检查蓝色LED是否闪烁一次。如果是，则该设备尚未加入Z-Wave®网络。

4. 设备唤醒后几秒内将自动启动添加流程，设备会自动添加到 Z-Wave® 网络。

5. 添加过程中，蓝色LED将在模式2下闪烁。

6. 如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。

使用S按钮添加（包含）（*长距离不支持）

1. 单击并检查蓝色LED是否闪烁一次。如果是，则该设备尚未加入Z-Wave®网络。

2. 在网关上启用添加/移除模式。

3. 要进入设置模式，长按设备上的S按钮（>0.5秒），直到LED变为纯蓝色。

4. 松开后再次长按（>2秒）设备上的S按钮，直到蓝色LED开始以模式3闪烁。松开S按钮将进入学习模式。

5. 添加过程中，蓝色LED将在模式2下闪烁。

6. 设备成功加入Z-Wave®网络后，LED将保持关闭。要确认设备已加入，再次按下S按钮；绿色LED将闪烁一次，表示已成功加入。

注意！ 在设置模式下，设备有10秒超时后自动返回正常模式。

将设备从 Z-Wave® 网络中移除（排除）

注意！ 设备将从您的 Z-Wave® 网络中移除，但任何自定义配置参数不会被清除。

使用S按钮移除（排除）

1. 单击并检查绿色LED是否闪烁一次。如果是，则该设备已加入Z-Wave®网络。

2. 在网关上启用添加/移除模式。

3. 要进入设置模式，长按设备上的S按钮（>0.5秒），直到LED变为纯蓝色。

4. 松开后再次长按（>2秒）设备上的S按钮，直到蓝色LED开始以模式3闪烁。松开S按钮将进入学习模式。

5. 移除过程中，蓝色LED将在模式2下闪烁。

6. 如果设备已成功从Z-Wave®网络中移除，蓝色LED将在模式1下闪烁。

注意！ 在设置模式下，设备有10秒超时后自动返回正常模式。

恢复出厂设置

恢复出厂设置概述

恢复出厂设置后，所有自定义参数和已存储的数值（kWh、关联、路由等）都将恢复为默认状态。分配给设备的HOME ID和NODE ID将被删除。仅当网关丢失或无法操作时才使用此重置操作。

使用S按钮恢复出厂设置

注意！使用S按钮随时可恢复出厂设置。

1. 要进入设置模式，长按设备上的S按钮（>0.5秒），直到LED变为纯蓝色。

2. 多次按下S按钮，直到LED变为纯红色。

3. 长按（>2秒）设备上的S按钮，直到红色LED开始以模式3闪烁。松开S按钮将开始恢复出厂设置。

4. 恢复出厂设置期间，LED将变为纯绿色约1秒。

5. 如果恢复出厂设置成功，蓝色LED将在模式1下闪烁。

通过网关参数远程恢复出厂设置

可通过参数120设置远程恢复出厂设置。

该设备支持最新的 Security 2 (S2) 功能。S2 由强大的 AES 128 加密协议处理，这意味着 S2 让 Z-Wave® 成为最安全的物联网（IoT）安全平台。要充分利用产品及其 Security 2 功能，必须使用支持 Security 2 的 Z-Wave® 网关。

认证控制

• 用于添加（包含）的带外DSK

• 大多数实现可使用

设备还支持安全2认证、未认证和非安全添加（包含）。

注意! 当将设备添加到支持 Security 2 (S2) 的 Z-Wave® 网关时，需要输入 Z-Wave® 设备专用密钥（DSK）的 PIN 码。您可以在设备侧面的标签上找到，也有一份副本在包装内，请勿丢失。请勿从设备上移除 Z-Wave® DSK 标签。作为备份，请使用包装内的标签。

密钥的前五位数字被高亮或下划线标记，帮助用户识别DSK文本中的PIN码部分。DSK还以二维码形式表示，如图所示。

Z-Wave® DSK 标签和二维码（示例）

A 加入节点请求加入 S2 访问控制类或 S2 认证类时，在通过射频传输其公钥之前，会将其公钥的第 1..2 字节设置为零（0x00）以进行混淆。

DSK可用于带外（OOB）认证。

• 包含网关可使用二维码扫描设备读取加入设备的完整DSK，并与通过射频接收的混淆公钥匹配。

参数117 - 远程设备重启

此参数允许在无需物理干预的情况下重启设备。仅用于故障排除。设备重启后参数值将重置为默认。

值大小：1字节

默认值：0

值及说明：

• 0 - 功能无效

• 1 - 远程设备重启

参数119 - 电源选择

定义设备是电池供电还是外部电源供电。

值大小：1字节

默认值：0

值及说明：

• 0 - 电池

• 1 - 外部

参数120 - 恢复出厂设置

恢复出厂设置并从 Z-Wave 网络中移除。

该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：0

值及说明：

• 0 - 无操作

• 1 - 恢复出厂设置

执行重置后，参数值自动设为0。

参数161 - 温度阈值

当测量差值超过定义阈值时报告温度值。

值大小：1字节

默认值：5

值及说明：

• 1 - 50（1代表0.1°C，50代表5.0°C）

参数162 - 温度偏移

通过此参数设置的值将加到或减去实际测量值，以调整温度报告。

值大小：2字节

默认值：0

值及说明：

• 最小值：-500

• 最大值：+500

注意：1=1/10° [°C/°F]。该数值会加到当前测量值上，用于传感器校准。

参数163 - 湿度阈值

当测量差值超过定义阈值时报告湿度值。

值大小：1字节

默认值：1

值及说明：

• 1 - 50（1代表1%相对湿度，50代表50%相对湿度）

参数164 - 湿度偏移

通过此参数设置的值将加到或减去实际测量值，以调整湿度报告。

值大小：2字节

默认值：0

值及说明：

• 最小值：-50

• 最大值：+50

注意：1=1%相对湿度。该值用于传感器校准，添加到当前测量值。

参数201 - 序列号1

包含设备序列号的一部分。

只读参数，无法更改。
该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及说明：

· 0x00000000 - 0x7FFFFFFF

参数202 - 序列号2

包含设备序列号的一部分。

只读参数，无法更改。
该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及说明：

· 0x00000000 - 0x7FFFFFFF

参数203 - 序列号3

包含设备序列号的一部分。

只读参数，无法更改。
该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及说明：

· 0x00000000 - 0x7FFFFFFF

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BATTERY_V3 [S0, S2]*

4. CONFIGURATION_V4 [S0, S2]*

5. DEVICE_RESET_LOCALLY_V1 [S0, S2]*

6. FIRMWARE_UPDATE_MD_V5 [S0, S2]*

7. INDICATOR_V3 [S0, S2]*

8. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

9. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

10. POWERLEVEL_V1 [S0, S2]*

11. SECURITY_V1

12. SECURITY_2_V1

13. SENSOR_MULTILEVEL_V11 [S0, S2]*

14. SUPERVISION_V1

15. TRANSPORT_SERVICE_V2

16. VERSION_V3 [S0, S2]*

17. WAKE_UP_V2 [S0, S2]*

18. ZWAVEPLUS_INFO_V2

电池命令类

设备使用电池命令类管理电池电量报告。

通过电池获取命令可获得电池电量百分比报告。值范围为0x00至0x64（十六进制），即0至100（十进制）。

低电量警告

当电池电量接近0时，设备会向控制器发送自动报告，值为0xFF，表示低电量警告。

注意！由于无法确定每块电池的化学性质和放电特性，且电压较低，低电量警告可能差异较大。

唤醒命令类

设备进入睡眠模式以限制电池功耗。通过此命令类，设备告知控制器其睡眠和唤醒状态。设备睡眠时不会接收或处理任何命令。

设备会自动唤醒，向网关报告其仍在线。默认间隔为43200秒（12小时），即设备每天自动唤醒两次。

该间隔可通过唤醒间隔设置调整，接受0至86400秒（24小时）之间的值。

警告！较低的间隔值会导致设备快速耗电。

设备唤醒时，会向网关发送唤醒通知，告知其已唤醒并准备接收命令。

设备唤醒条件：

• 按下S按钮

• 设备通电时

• 按设定的唤醒间隔

设备唤醒时，重置间隔计时器并发送唤醒通知给网关，网关随后发送排队命令。所有命令接收完毕后，网关发送“唤醒无更多信息”命令，设备可再次进入睡眠。

警告！若设备未收到“唤醒无更多信息”命令，设备将至少保持唤醒10秒后自行进入睡眠。

支持的命令类指示器

设备支持命令类指示器V3（ID 0x50）。当设备收到指示器设置时，LED会根据收到的指示器设置闪烁。

参见LED指示章节。

关联用于设备与您 Z-Wave 网络内其他设备之间的直接通信，无需 Z-Wave 网关。
每组最大关联设备数为9。此值固定不可配置。
每个关联组支持最多9个设备（节点）关联。为避免网络延迟，建议每组关联设备不超过5个。“生命线组”保留给控制设备，如网关和遥控器，或能解释报告的设备。关联组1 – “生命线组”向控制设备发送其命令类通知和报告，当相关命令类被触发时。最多允许9个节点：

根设备

根设备 - 关联组1 - 生命线

1. INDICATOR_REPORT：LED状态

2. 设备本地重置通知：请求时触发

3. 电池报告：必须定期发送以报告当前电池电量，频率由实现决定

4. 电池报告：“当节点电池电量低且用户需更换电池时，必须发送此命令。电池电量字段必须设置为0xFF，表示低电量警告。”

5. 多级传感器报告：温度和湿度

⚠注意！产品仅限室内使用。

⚠注意！远离液体和潮湿环境。设备不应在高湿度场所使用。

⚠注意！勿安装于可能受潮处。⚠注意！设备损坏时勿使用！⚠注意！勿自行维修设备！⚠注意！设备可能无线连接并控制电路和电器。请谨慎操作！不当使用可能导致故障、生命危险或违法。⚠建议：尽量远离金属元素，以免信号干扰。

⚠警告！即使是用过的电池也可能导致严重伤害或死亡。遇险请联系当地毒物控制中心！⚠警告！勿强制放电、充电、拆解、加热超过制造商规定温度或焚烧！否则可能因泄漏、爆炸导致化学烧伤。⚠警告！勿给不可充电电池充电！

⚠注意！用尽电池应立即回收或按当地法规处理！⚠注意！长时间不使用设备时应取出电池。若电池仍有电可继续使用，耗尽则按当地法规处理。⚠注意！勿将电池丢入生活垃圾或焚烧！不当处理可能释放有害物质或引发火灾。⚠注意！确保电池极性（+和-）正确安装。

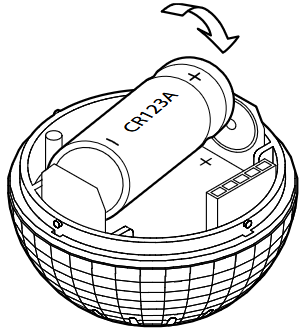

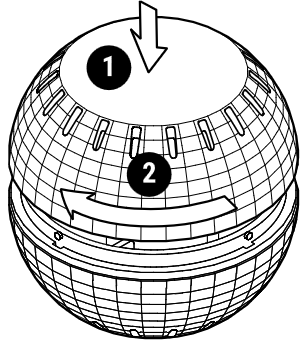

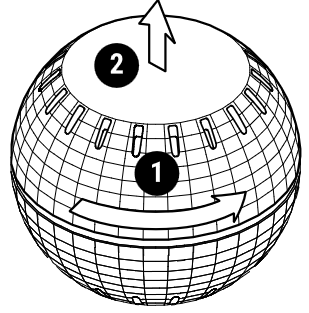

⚠注意！仅使用3 V CR123A或兼容电池！⚠注意！务必完全锁紧电池仓！如果电池仓无法安全关闭，请停止使用本产品，取出电池，并将其远离儿童。
