设备识别

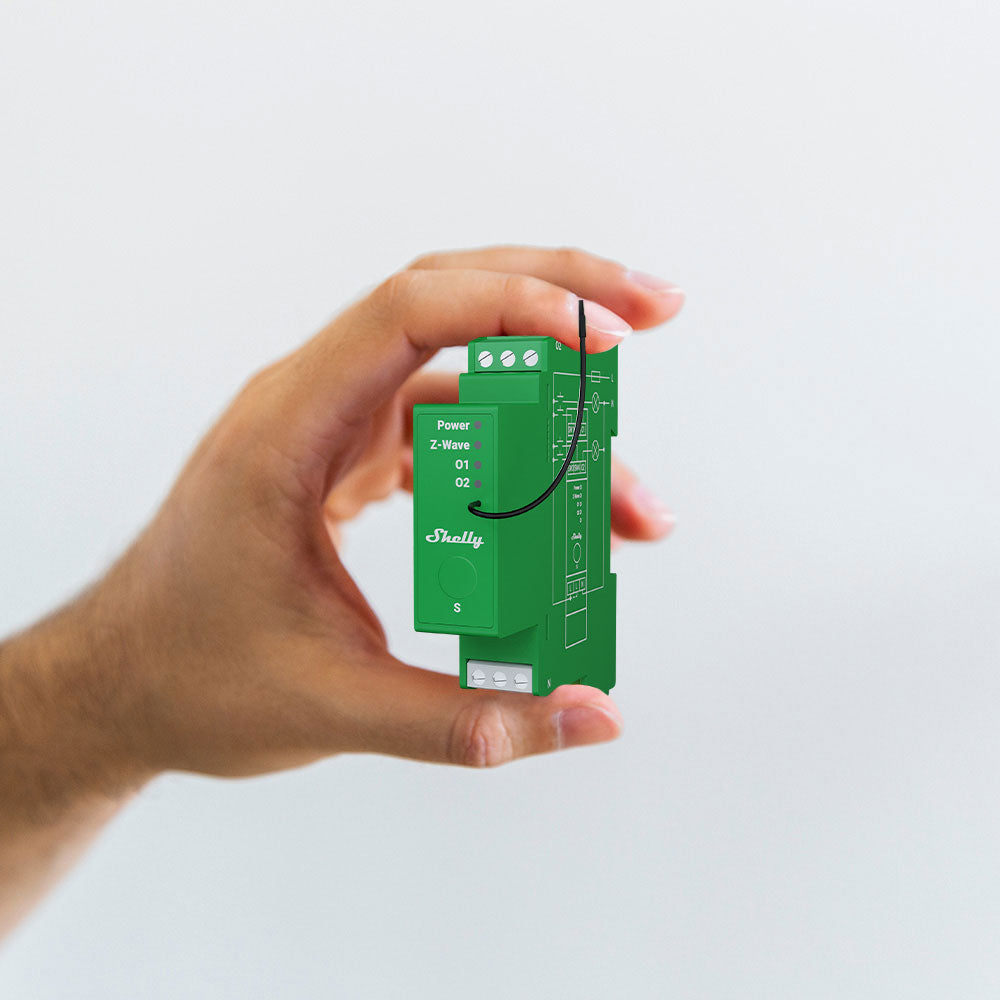

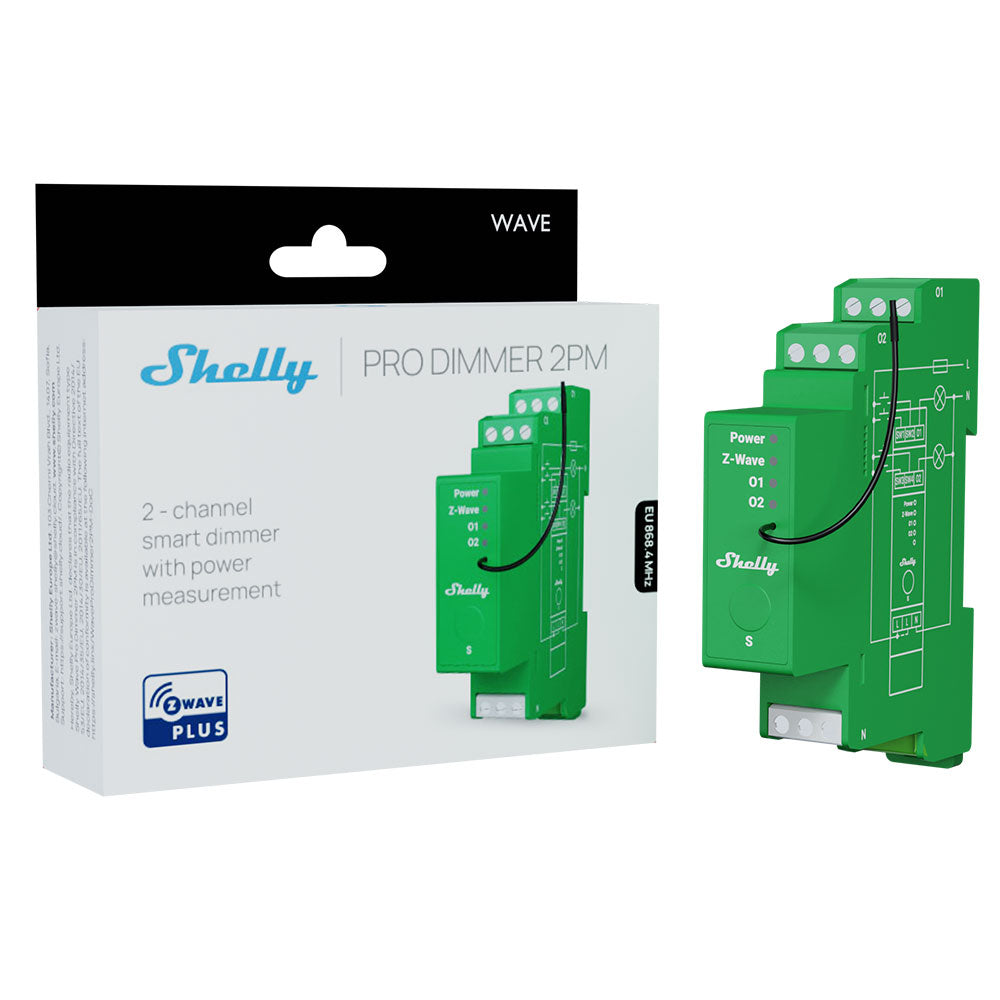

设备：Shelly Wave Pro Dimmer 2PM (欧盟版)
欧盟部件号/订购代码：QPDM-0A2P01EU
Z-Wave 产品类型 ID：0x0001
Z-Wave 产品 ID：0x0082
Z-Wave 制造商：Shelly Europe
Z-Wave 制造商 ID：0x0460
术语
简短描述

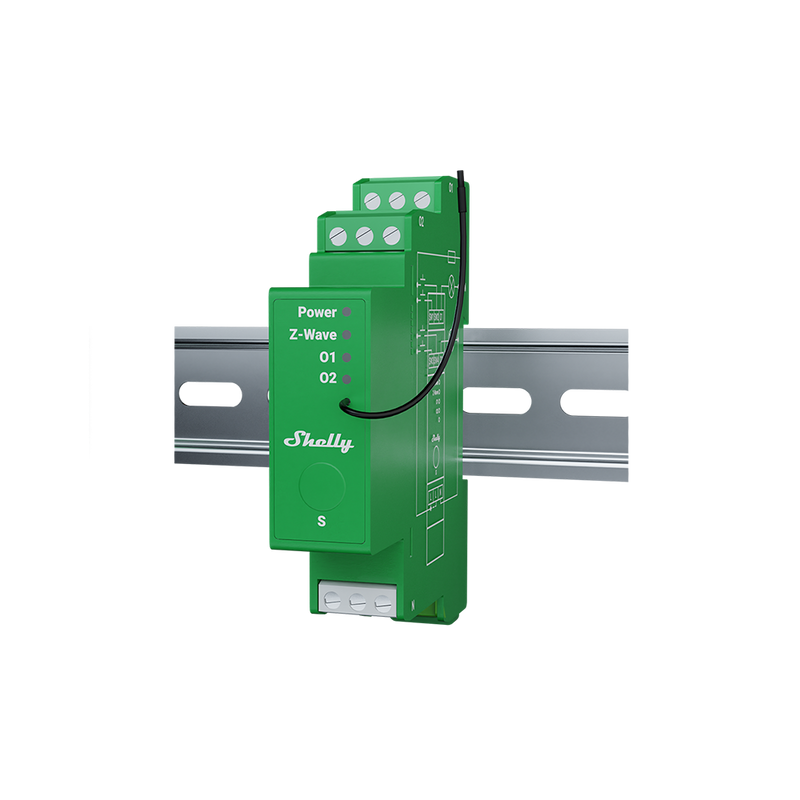

该设备是一款可 DIN 导轨安装的两通道智能调光器。它可以作为独立设备运行，也可以通过 Z-Wave® 家庭自动化进行操作。用户可以在任何有互联网连接的地方远程访问、控制和监控设备，前提是该模块已连接到具有互联网访问权限的 Z-Wave 网关。它兼容开关和按钮（默认）。
基本功能
主要应用
住宅
MDU（多单元住宅 - 公寓、公寓房、酒店等）……
轻型商业（小型办公楼、小型零售/餐厅/加油站等）…
政府/市政
大学/学院
集成
Shelly Wave 设备基于全球领先的智能家居技术——Z-Wave 开发。
这意味着 Shelly Wave 可与所有支持 Z-Wave 通信协议的认证网关配合使用。
为确保您的网关支持 Shelly Wave 产品的功能，我们定期对设备与不同 Z-Wave 网关的兼容性进行测试。
简化内部原理图
设备电气接口
输入
4 个螺钉端子开关/按钮输入
3 个螺钉端子电源输入：N、2 L
输出
2 个输出
连接性
Z-Wave - 不安全、S0 安全、S2 未认证安全、S2 已认证安全
安全功能
保护
过热保护
设备具有内部过热保护。如果温度超过预设值 80°C 超过 5 秒，设备将：
关闭其自身输出
向网关发送通知报告（检测到过热）
LED 灯按照上述指定方式响应（检查检测到过热时的 LED 闪烁模式）
注意：过热保护始终处于活动状态，无法禁用。
上面“检测到过热通知”章节中有额外描述。
过流保护
设备具有内部过流保护。如果 O1 上的电流超过 0.9A+15% 持续 5 秒以上，或者 O2 上的电流超过 0.9A+15% 持续 5 秒以上，设备将：
关闭其自身的输出
向网关发送通知报告（检测到过流）
LED 灯按照上述指定方式响应（检查检测到过流时的 LED 闪烁模式）
注意：过流保护始终处于活动状态，无法禁用。
上面“检测到过流通知”章节中有额外描述。
过压保护
设备具有内部过压保护。这适用于标准电源电压 230 V AC。如果电压超过 240 V AC+15% (278 V AC) 持续 5 秒以上，设备将：
关闭其自身的输出
向网关发送通知报告（检测到过压）
LED 灯按照上述指定方式响应（检查检测到过压时的 LED 闪烁模式）
注意：过压保护始终处于活动状态，无法禁用。
上面“检测到过压通知”章节中有额外描述。
支持的负载类型
可调光 LED 灯：每通道高达 200W
白炽灯泡：每通道高达 200W
卤素灯：每通道高达 200W
带低压白炽灯的铁芯变压器：每通道高达 200VA
可调光电子变压器：每通道 200W
用户界面
S 按钮和操作模式
设置模式：
用于启动所需程序，例如：添加（包含（*不适用于长距离设备））、移除（排除）、恢复出厂设置等。它具有有限的操作时间。在设置模式下完成程序后，设备会自动切换到正常模式。
-
进入设置模式：
按住设备上的 S 按钮，直到 LED 变为稳定的蓝色。
再次快速按下 S 按钮可在菜单中无限循环切换。
菜单 LED 状态有 10 秒的超时，然后再次进入正常模式。
S 按钮的功能
手动将设备添加到 Z-Wave 网络（*不适用于长距离包含）
手动将设备从 Z-Wave 网络中移除
恢复设备出厂设置
校准
LED 指示
通用规则
通过按住 S 按钮在正常模式和设置模式之间切换。
稳定的 LED 表示您处于设置模式（不适用于插头）。进入设置模式后，10 秒后自动切换到正常模式。
如果 LED 不处于警报模式，它将在 30 分钟超时后关闭。按下 S 按钮或对设备进行电源循环将使 LED 亮起 30 分钟。
模块启动期间，LED 将以模式 5（蓝色亮 0.2 秒/红色亮 0.2 秒）闪烁 4-5 秒。
正常模式 LED 状态：正常模式由稳定的设备功能定义，可无限期保持。
LED 类型：RGB 可调光
正常模式
已移除/已排除且未校准
每次通电后 30 分钟和按下 S 按钮后 10 分钟内，LED 将以模式 1 闪烁蓝色和黄色。
已添加/已包含且未校准
每次通电后 10 分钟和按下 S 按钮后 10 分钟内，LED 将以模式 1 闪烁绿色和黄色。
已移除/已排除且已校准
每次通电后 30 分钟和按下 S 按钮后 10 分钟内，LED 将以模式 1 闪烁蓝色和绿色。
已添加/已包含且已校准
每次通电后 30 分钟和按下 S 按钮后 10 分钟内，LED 将以模式 1 闪烁绿色。
正在进行设置
恢复出厂设置并重启
在恢复出厂设置期间，LED 将变为稳定的绿色约 1 秒，然后蓝色和红色LED 将以 0.1 秒亮/0.1 秒灭的模式闪烁约 2 秒。
添加/移除
在添加或移除期间，LED 将以模式 2 闪烁蓝色。
OTA 固件更新
在 OTA 更新期间，LED 将以模式 2 闪烁蓝色和红色。
检查交流或直流电压电源
在检查电源期间，LED 将以模式 5 闪烁蓝色和红色。
负载校准
在校准期间，LED 将以模式 2 闪烁黄色 。
带 S 按钮的设置模式
选择添加/移除菜单（*添加不适用于长距离包含）
当选择菜单时，LED 将亮起蓝色，最长持续 10 秒。
添加/移除菜单 - 按下 S 按钮时 - 选择添加/移除过程（*添加不适用于长距离包含）
当菜单执行时，LED 将以模式 3 闪烁蓝色。
选择恢复出厂设置菜单
当选择菜单时，LED 将亮起红色，最长持续 10 秒。
恢复出厂设置 - 按下 S 按钮时 - 选择恢复出厂设置过程
当菜单执行时，LED 将以模式 3 闪烁红色。
选择校准菜单
当选择菜单时，LED 将亮起黄色，最长持续 10 秒。
校准 - 按下 S 按钮时 - 选择校准过程
当菜单执行时，LED 将以模式 3 闪烁黄色。
警报模式
检测到过热
LED 将以模式 4 闪烁红色
模式 4 / 2 次（LED 亮 0.2 秒/灭 0.2 秒）+ 2 秒灭重复序列
检测到 O1 过流
LED 将以模式 4 闪烁红色
模式 4 / 4x（LED 亮 0.2 秒 / 灭 0.2 秒）+ 灭 2 秒重复序列
检测到过流 O2
LED 将以模式 4 闪烁红色
模式 4 / 5x（LED 亮 0.2 秒 / 灭 0.2 秒）+ 灭 2 秒重复序列
检测到过压
LED 将以模式 4 闪烁红色
模式 4 / 7x（LED 亮 0.2 秒 / 灭 0.2 秒）+ 灭 2 秒重复序列
LED 闪烁模式
规格
电源 |
110 - 240 V 交流，50/60 Hz |
功耗 |
< 0.3 W |
外部保护 |
10 A，B 或 C 型脱扣特性， |
调光类型 |
后沿调光 |
功率测量 [W] |
是 |
最大输出功率 |
每通道 200 W |
过热保护 |
是 |
过流保护 |
是 |
过压保护 |
是 |
距离 |
室内最远 40 米 (131 英尺)（取决于当地条件） |
Z-Wave® 中继器： |
是 |
CPU |
Z-Wave® S800 |
Z-Wave® 频段 |
868.4 MHz |
频段内发射的最大射频功率 |
< 25 mW |
尺寸（高 x 宽 x 深） |
94x19x69 ± 0.5 毫米 / 3.70x0.75x2.71 ± 0.02 英寸 |
重量 |
75 克 / 2.7 盎司 |
安装 |
DIN 导轨 |
螺丝端子最大扭矩 |
0.4 牛米 / 3.54 磅英寸 |
导体截面 |
0.5 至 2.5 平方毫米 / 20 至 14 AWG（绿色连接器） |
导体剥线长度 |
6 至 7 毫米 / 0.24 至 0.28 英寸（绿色连接器） |
外壳材料 |
塑料 |
颜色 |
石灰绿 |
环境温度 |
-20°C 至 40°C / -5°F 至 105°F |
湿度 |
30% 至 70% 相对湿度 |
最大海拔高度 |
2000 米 / 6562 英尺 |
基本接线图
图 1
图例
设备端子：
N：中性端子
L：火线端子（110-240 V 交流）
SW (SW1)：开关/按钮输入端子（控制 O (O1)）
SW2：开关/按钮输入端子
SW3：开关/按钮输入端子（控制 O2）
SW4：开关/按钮输入端子
O (O1)：负载电路 (1) 输出端子
O2：负载电路 2 输出端子
电线：N：中性线
L：火线（110-240 V 交流）
按钮：S：S 按钮
关于 Z-Wave®
将设备添加和移除到 Z-Wave® 网络
将设备添加到 Z-Wave® 网络（加入）
注意！在安全 2 (S2) 添加（加入）的情况下，将出现一个对话框，要求您输入设备侧面 Z-Wave® DSK 标签和包装中插入的 Z-Wave® DSK 标签上写的相应 PIN 码（5 个带下划线的数字）。
重要提示：PIN 码不得丢失。
SmartStart 添加（加入）
通过提供 SmartStart 加入的网关扫描设备上存在的 Z-Wave® QR 码，可以将支持 SmartStart 的产品添加到 Z-Wave® 网络中。无需进一步操作，SmartStart 设备将在网络附近开启后 10 分钟内自动添加。
使用网关应用程序扫描设备标签上的 QR 码，并将安全 2 (S2) 设备特定密钥 (DSK) 添加到网关中的配置列表。
将设备连接到电源。
检查蓝色 LED 是否在模式 1 中闪烁。如果是，则设备未添加到 Z-Wave® 网络。
连接设备到电源后，将在几秒钟内自动启动添加过程，设备将自动添加到 Z-Wave® 网络。
在添加过程中，蓝色 LED 将在模式 2 中闪烁。
如果设备成功添加到 Z-Wave® 网络，绿色 LED 将在模式 1 中闪烁。
使用 S 按钮添加（加入）（*不适用于长距离加入）
将设备连接到电源。
检查蓝色 LED 是否在模式 1 中闪烁。如果是，则设备未添加到 Z-Wave® 网络。
在网关上启用添加/移除模式。
要进入设置模式，请按住设备上的 S 按钮，直到 LED 变为常亮蓝色。
松开然后按住（> 2 秒）设备上的 S 按钮，直到蓝色 LED 开始在模式 3 中闪烁。松开 S 按钮将启动学习模式。
在添加过程中，蓝色 LED 将在模式 2 中闪烁。
如果设备成功添加到 Z-Wave® 网络，绿色 LED 将在模式 1 中闪烁。
注意！在设置模式下，设备有 10 秒的超时时间，之后将再次进入正常模式。
使用开关/按钮添加（加入）（*不适用于长距离加入）
将设备连接到电源。
检查蓝色 LED 是否在模式 1 中闪烁。如果是，则设备未添加到 Z-Wave® 网络。
在网关上启用添加/移除模式。
在 3 秒内切换连接到任何 SW 端子（SW、SW1、SW2 等）的开关/按钮 3 次（此过程将设备置于学习模式*）。设备必须接收 3 次开/关信号，这意味着按动瞬时开关 3 次，或将开关切换开和关 3 次。
在添加过程中，蓝色 LED 将在模式 2 中闪烁。
如果设备成功添加到 Z-Wave® 网络，绿色 LED 将在模式 1 中闪烁。
*学习模式 - 一种允许设备从网关接收网络信息的状态。
从 Z-Wave® 网络中移除设备（排除）
注意！设备将从您的 Z-Wave® 网络中移除，但任何自定义配置参数将不会被清除。
使用 S 按钮移除（排除）
将设备连接到电源。
检查绿色 LED 是否在模式 1 中闪烁。如果是，则设备已添加到 Z-Wave® 网络。
在网关上启用添加/移除模式。
要进入设置模式，请按住设备上的 S 按钮，直到 LED 变为常亮蓝色。
松开然后按住（> 2 秒）设备上的 S 按钮，直到蓝色 LED 开始在模式 3 中闪烁。松开 S 按钮将启动学习模式。
在移除过程中，蓝色 LED 将在模式 2 中闪烁。
如果设备已成功从 Z-Wave® 网络中移除，蓝色 LED 将在模式 1 中闪烁。
注意！在设置模式下，设备有 10 秒的超时时间，之后将再次进入正常模式。
使用开关/按钮移除（排除）
将设备连接到电源。
检查绿色 LED 是否在模式 1 中闪烁。如果是，则设备已添加到 Z-Wave® 网络。
在网关上启用添加/移除模式。
在 3 秒内切换连接到任何 SW 端子（SW、SW1、SW2 等）的开关/按钮 3 次（此过程将设备置于学习模式）。设备必须接收 3 次开/关信号，这意味着按动瞬时开关 3 次，或将开关切换开和关 3 次。
在移除过程中，蓝色 LED 将在模式 2 中闪烁。
如果设备已成功从 Z-Wave® 网络中移除，蓝色 LED 将在模式 1 中闪烁。
恢复出厂设置
恢复出厂设置
恢复出厂设置后，所有自定义参数和存储值（千瓦时、关联、路由等）都将恢复到默认状态。分配给设备的HOME ID和NODE ID将被删除。仅当网关缺失或无法操作时才使用此重置程序。
通过S按钮恢复出厂设置
注意！S按钮恢复出厂设置随时可用。
要进入设置模式，请按住设备上的S按钮，直到LED变为稳定的蓝色。
多次按下S按钮，直到LED变为稳定的红色。
按住（>2秒）设备上的S按钮，直到红色LED开始以模式3闪烁。释放S按钮将开始恢复出厂设置。
在恢复出厂设置期间，LED将变为稳定的绿色约1秒，然后蓝色和红色LED将以模式3开始闪烁约2秒。
如果恢复出厂设置成功，蓝色LED将以模式1闪烁。
通过开关/按钮恢复出厂设置
注意！通过开关/按钮恢复出厂设置仅在设备连接电源后的一分钟内可用。
将设备连接到电源。
在3秒内，将连接到任何SW端子（SW、SW1、SW2等）的开关/按钮拨动5次。设备必须接收5次开/关信号，这意味着按下按钮5次，或将开关打开和关闭5次。
在恢复出厂设置期间，LED将变为稳定的绿色约1秒，然后蓝色和红色LED将以模式3开始闪烁约2秒。
如果恢复出厂设置成功，蓝色LED将以模式1闪烁。
通过带网关的参数进行远程恢复出厂设置
可以通过参数编号120的设置远程执行恢复出厂设置。
Z-Wave®安全和设备特定密钥 (DSK)
Z-Wave®安全2和设备特定密钥 (DSK)
设备支持最新的安全2 (S2) 功能。S2由强大的AES 128加密协议处理，这意味着S2使Z-Wave®成为最安全的物联网 (IoT) 安全平台。要充分利用产品及其安全2功能，必须使用支持安全2的Z-Wave®网关。
身份验证控制
用于添加（包含）的带外DSK
可由大多数实现使用
设备还支持安全2身份验证、非身份验证和非安全添加（包含）。
注意！将设备添加到支持安全2 (S2) 的Z-Wave®网络时，需要Z-Wave®设备特定密钥 (DSK) 的PIN码。您可以在设备侧面的标签上找到它，包装中也附带一份副本，请勿丢失。请勿从设备上移除Z-Wave® DSK标签。作为备份措施，请使用包装中的标签。
密钥的前五位数字被突出显示或下划线，以帮助用户识别DSK文本的PIN码部分。DSK还通过二维码表示，如图所示。
Z-Wave® DSK标签和二维码（示例）
请求加入S2访问控制类或S2身份验证类的加入节点将通过将字节1..2设置为零（0x00）来模糊其公钥，然后通过RF传输其密钥。
DSK可用于带外 (OOB) 身份验证。
包含网关可以使用QR码扫描设备读取加入设备的整个DSK，并将其与通过RF从加入设备接收到的模糊公钥匹配。
ⓘ 注意：此设备必须与支持安全功能的Z-Wave®网关配合使用，才能充分利用所有实现的功能。
ⓘ 注意：此设备是支持安全功能的Z-Wave Plus®产品，可以使用加密的Z-Wave Plus®消息与其他支持安全功能的Z-Wave Plus®产品进行通信。
ⓘ 注意：通过实现S2和SmartStart安全功能的UI网关访问DSK时，会显示一个输入对话框，其中包含完整或部分DSK密钥。当设备以S2-Authenticated安全方案添加时，大多数会显示部分DSK（不显示PIN码）。当以S2-Unauthenticated添加时，一些网关会显示完整的DSK，而另一些网关则执行完整的添加（包含）过程，而不会向用户提示对话框。
Z-Wave®参数
参数编号1 - SW (SW1) 开关类型
此参数定义设备应如何处理连接到SW (SW1) 端子的开关（哪种类型）。
值大小：1字节
默认值：0
值和说明：
0 - 瞬时开关（按钮），
1 - 拨动开关（触点闭合 - ON / 触点打开 - OFF），
2 - 拨动开关（当开关状态改变时设备状态改变）
参数编号2 - SW2 开关类型
此参数定义设备应如何处理连接到SW2端子的开关（哪种类型）。
值大小：1字节
默认值：0
值和说明：
0 - 瞬时开关（按钮），
1 - 拨动开关（触点闭合 - ON / 触点打开 - OFF），
2 - 拨动开关（当开关状态改变时设备状态改变）
当PAR 131 = 1时，参数不可操作
参数编号3 - SW3 开关类型
此参数定义设备应如何处理连接到SW3端子的开关（哪种类型）。
值大小：1字节
默认值：0
值和说明：
0 - 瞬时开关（按钮），
1 - 拨动开关（触点闭合 - ON / 触点打开 - OFF），
2 - 拨动开关（当开关状态改变时设备状态改变）
参数编号4 - SW4 开关类型
此参数定义设备应如何处理连接到SW4端子的开关（哪种类型）。
值大小：1字节
默认值：0
值和说明：
0 - 瞬时开关（按钮），
1 - 拨动开关（触点闭合 - ON / 触点打开 - OFF），
2 - 拨动开关（当开关状态改变时设备状态改变）
当PAR 132 = 1时，参数不可操作
参数编号7 - SW (SW1) 分离模式
在此模式下，输入SW (SW1) 分离/不改变输出状态。
值大小：1字节
默认值：0
值和说明：
0 - 正常模式
1 - 分离模式
参数编号8 - SW2 分离模式
在此模式下，输入SW 2 分离/不改变输出状态。
值大小：1字节
默认值：1
值和说明：
0 - 正常模式
1 - 分离模式
如果SW2设置为“正常模式 - 未分离”，则参数编号131必须设置为双模式“1 - 激活”）
参数编号9 - SW3 分离模式
在此模式下，输入SW 3 分离/不改变输出状态。
值大小：1字节
默认值：0
值和说明：
0 - 正常模式
1 - 分离模式
参数编号10 - SW4 分离模式
在此模式下，输入SW 4 分离/不改变输出状态。
值大小：1字节
默认值：0
值和说明：
0 - 正常模式
1 - 分离模式
如果SW2设置为“正常模式 - 未分离”，则参数编号132必须设置为双模式“1 - 激活”）
参数编号17 - 断电后恢复O (O1) 状态
此参数决定断电后是否保存和恢复连接到O (O1) 的负载的开/关状态。
值大小：1字节
默认值：0
值和说明：
0 - 设备保存上次开/关状态并在断电后恢复
1 - 设备不保存开/关状态，断电后也不恢复，保持关闭
注意：当参数1配置为“1 - 拨动开关（触点闭合 - ON / 触点打开 - OFF）”时，此功能不适用
参数编号18 - 断电后恢复O2状态
此参数决定断电后是否保存和恢复连接到O2的负载的开/关状态。
值大小：1字节
默认值：0
值和说明：
0 - 设备保存上次开/关状态并在断电后恢复
1 - 设备不保存开/关状态，断电后也不恢复，保持关闭
参数编号19 - O (O1) 带定时器自动关闭
如果负载O (O1) 处于ON状态，您可以设置它在在此参数中定义的时间段后自动关闭。每次设备收到ON命令时，无论是远程（来自网关或关联设备）还是本地（来自开关），定时器都会重置为零。
值大小：2字节
默认值：0
值及其说明：
0 - 自动关闭禁用
1 - 32535 = 1 - 32535秒或毫秒 – 请参见参数编号25。将O (O1) 的定时器单位设置为秒或毫秒，分辨率为100毫秒
参数编号20 - O (O1) 带定时器自动开启
如果负载O (O1) 处于OFF状态，您可以设置它在在此参数中定义的时间段后自动开启。每次设备收到OFF命令时，无论是远程（来自网关或关联设备）还是本地（来自开关），定时器都会重置为零。
值大小：2字节
默认值：0
值及其说明：
0 - 自动开启禁用
1 - 32535 = 1 - 32535秒或毫秒 – 请参见参数编号25。将O (O1) 的定时器单位设置为秒或毫秒，分辨率为100毫秒
参数编号21 - O2 带定时器自动关闭
如果负载O2处于ON状态，您可以设置它在在此参数中定义的时间段后自动关闭。每次设备收到ON命令时，无论是远程（来自网关或关联设备）还是本地（来自开关），定时器都会重置为零。
值大小：2字节
默认值：0
值及其说明：
0 - 自动关闭禁用
1 - 32535 = 1 - 32535秒或毫秒 – 请参见参数编号26。将O2的定时器单位设置为秒或毫秒，分辨率为100毫秒
参数编号22 - O2 带定时器自动开启
如果负载O2处于OFF状态，您可以设置它在在此参数中定义的时间段后自动开启。每次设备收到OFF命令时，无论是远程（来自网关或关联设备）还是本地（来自开关），定时器都会重置为零。
值大小：2字节
默认值：0
值及其说明：
0 - 自动开启禁用
1 - 32535 = 1 - 32535秒或毫秒 – 请参见参数编号26。将O2的定时器单位设置为秒或毫秒，分辨率为100毫秒
参数编号25 - 将O (O1) 的定时器单位设置为秒或毫秒
将定时器单位设置为秒或毫秒。选择您是想在参数编号19、20中以秒还是毫秒设置定时器。
值大小：1字节
默认值：0
值和说明：
0 – 定时器设置为秒
1 – 定时器设置为毫秒
参数编号26 - 将O2的定时器单位设置为秒或毫秒
将定时器单位设置为秒或毫秒。选择您是想在参数编号21、22中以秒还是毫秒设置定时器。
值大小：1字节
默认值：0
值和说明：
0 – 定时器设置为秒
1 – 定时器设置为毫秒
参数编号 36 - O (O1) 功率变化报告 - 百分比
此参数决定了功耗变化的最小值，当达到此值时，会将新报告发送到网关。
值大小：1 字节
默认值：10
值和说明：
0 - 报告已禁用
1-100 (1-100%) - 功率变化
注意：无论功耗百分比变化如何，报告发送频率不会高于参数编号 39 定义的频率。
参数编号 37 - O2 功率变化报告 - 百分比
此参数决定了功耗变化的最小值，当达到此值时，会将新报告发送到网关。
值大小：1 字节
默认值：10
值和说明：
0 - 报告已禁用
1-100 (1-100%) - 功率变化
注意：无论功耗百分比变化如何，报告发送频率不会高于参数编号 40 定义的频率。
参数编号 39 - 报告之间的最短时间 (O) O1
此参数决定了将关于 O (O1) 的新功率报告发送到网关之前必须经过的最短时间。
值大小：1 字节
默认值：30
值和说明：
0 - 报告已禁用
1-120 (1-120 秒) - 报告间隔
注意：此参数与参数编号 36 相关。
注意：将值设置为小于 30 秒可能会导致 Z-Wave 网络拥塞状态（设备响应缓慢和网络稳定性降低）。
参数编号 40 - 报告之间的最短时间 O2
此参数决定了将关于 O2 的新功率报告发送到网关之前必须经过的最短时间。
值大小：1 字节
默认值：30
值和说明：
0 - 报告已禁用
1-120 (1-120 秒) - 报告间隔
10-120 (10-120 秒) - 报告间隔，备注
注意：此参数与参数编号 37 相关
注意：将值设置为小于 30 秒可能会导致 Z-Wave 网络拥塞状态（设备响应缓慢和网络稳定性降低）。
参数编号 78 - 强制调光器校准 O (O1)
通过将此参数设置为值 1，设备将开始执行通道 O (O1) 的强制校准程序。该参数还通过发送获取参数值命令来报告校准状态。
值大小：1 字节
默认值：3 (出厂重置后)
值和说明：
1 - 开始校准
2 - 设备已校准 (只读)
3 - 设备未校准 (只读)
4 - 校准错误 (只读)
注意：请查看功能性与校准细节一章。
注意：在校准过程中，黄色 LED 会闪烁。
参数编号 89 - 强制调光器校准 O2
通过将此参数设置为值 1，设备将开始执行通道 O2 的强制校准程序。该参数还通过发送获取参数值命令来报告校准状态。
值大小：1 字节
默认值：3 (出厂重置后)
值和说明：
1 - 开始校准
2 - 设备已校准 (只读)
3 - 设备未校准 (只读)
4 - 校准错误 (只读)
注意：请查看功能性与校准细节一章。
注意：在校准过程中，黄色 LED 会闪烁。
参数编号 117 - 远程设备重启
此参数允许在没有物理干预的情况下重启或重新启动设备。仅将此参数用于故障排除。设备重启后，参数值将设置为默认值。
值大小：1 字节
默认值：0
值和说明：
0 - 功能不活跃
1 - 远程设备重启
参数编号 120 - 出厂重置
重置为出厂默认设置并从 Z-Wave 网络中移除。
该参数为高级参数，可能隐藏在高级标签下。
值大小：4 字节
默认值：0
值和说明：
0 - 无动作
1 - 出厂重置
执行重置后，参数值会自动设置为 0。
参数编号 121 - 最大调光值 O (O1)
此参数中设置的值决定了最大调光值（例如，使用墙壁开关或 GUI（网关 - 集线器）中的滑块调光时，可在设备上设置的最高值）。
值大小：1 字节
默认值 99 = 99%（最大调光值）
值和说明：
1 - 99% = 2% - 99%，步长为 1%
注意：最大级别不能低于最小级别！
注意：输出级别会根据更改的值自动调整。
参数编号 122 - 最大调光值 O2
此参数中设置的值决定了最大调光值（例如，使用墙壁开关或 GUI（网关 - 集线器）中的滑块调光时，可在设备上设置的最高值）。
值大小：1 字节
默认值 99 = 99%（最大调光值）
值和说明：
1 - 99 = 2% - 99%，步长为 1%。通过输入值设置最大调光值。
注意：最大级别不能低于最小级别！
注意：输出级别会根据更改的值自动调整。
参数编号 123 - 最小调光值（特定调光参数）O (O1)
此参数中设置的值决定了最小调光值（例如，使用墙壁开关或 GUI（网关 - 集线器）中的滑块调光时，可在设备上设置的最低值）。
值大小：1 字节
默认值 15 = 15%（最小调光值）
值和说明：
0 - 98 = 1% - 98%，步长为 1%。通过输入值设置最小调光值。
注意：最大级别不能高于最小级别！
注意：输出级别会根据更改的值自动调整。
参数编号 124 - 最大调光值（特定调光参数）O2
此参数中设置的值决定了最小调光值（例如，使用墙壁开关或 GUI（网关 - 集线器）中的滑块调光时，可在设备上设置的最低值）。
值大小：1 字节
默认值 15 = 15%（最小调光值）
值和说明：
0 - 98 = 1% - 98%，步长为 1%。通过输入值设置最小调光值。
注意：最大级别不能高于最小级别！
注意：输出级别会根据更改的值自动调整。
参数编号 125 - 调光时间（软开/关，特定调光参数）O (O1)（调光时间短按 O (O1)）
选择设备通过短按连接到输入端子的瞬时开关在最小和最大调光值之间移动的时间。
值大小：1 字节
默认值 3 = 3 秒
值和说明：
1 - 10 = 1 秒 - 10 秒，步长为 1 秒
参数编号 126 - 调光时间（软开/关，特定调光参数）O2（调光时间短按 O2）
选择设备通过短按连接到输入端子的瞬时开关在最小和最大调光值之间移动的时间。
值大小：1 字节
默认值 3 = 3 秒
值和说明：
1 - 10 = 1 秒 - 10 秒，步长为 1 秒
参数编号 127 - 淡入淡出速率 O (O1)（按住按键时的调光时间）
选择调光器在通过关联设备持续按住连接到端子的瞬时开关期间，在最小和最大调光值之间移动的时间。
值大小：1 字节
默认值 3 = 每秒 10%
值和说明：
0 = 不可调光负载
1 = 5% / 秒
2 = 7% / 秒
3 = 10% / 秒 (默认)
4 = 15% / 秒
5 = 20% / 秒
参数编号 128 - 淡入淡出速率 O2（按住按键时的调光时间）
选择调光器在通过关联设备持续按住连接到端子的瞬时开关期间，在最小和最大调光值之间移动的时间。
值大小：1 字节
默认值 3 = 每秒 10%
值和说明：
1 = 5% / 秒
2 = 7% / 秒
3 = 10% / 秒 (默认)
4 = 15% / 秒
5 = 20% / 秒
参数编号 129 - 切换 O (O1) 时的最小亮度（特定调光参数）
用户可以将切换时的最小亮度更改为所需级别。当灯光亮度 < min_brightness_on_toggle 时，此设置在切换打开（关 → 开状态变化）时应用。
值大小：1 字节
默认值 15
值和说明：
1 - 99 = 2% - 99%，步长为 1%。
参数编号 130 - 切换 O2 时的最小亮度（特定调光参数）
用户可以将切换时的最小亮度更改为所需级别。当灯光亮度 < min_brightness_on_toggle 时，此设置在切换打开（关 → 开状态变化）时应用。
值大小：1 字节
默认值 15
值和说明：
1 - 99 = 2 % - 99 %，步长为 1 %。
参数编号 131 - SW1 & SW2 双按钮模式
SW1 和 SW2 双按钮（仅限按键）
值大小：1 字节
默认值 0
值和说明：
0 - 非活动
1 - 活动
参数编号 132 - SW3 & SW4 双按钮模式
SW1 和 SW2 双按钮（仅限按键）
值大小：1 字节
默认值 0
值和说明：
0 - 非活动
1 - 活动
参数编号 201 - 序列号 1
此参数包含设备序列号的一部分。
该参数为只读，不可更改。
该参数为高级参数，可能会隐藏在高级标签下。
值大小：4 字节
默认值：设备特定
值和说明：
· 0x00000000 - 0x7FFFFFFF
参数编号 202 - 序列号 2
此参数包含设备序列号的一部分。
该参数为只读，不可更改。
该参数为高级参数，可能会隐藏在高级标签下。
值大小：4 字节
默认值：设备特定
值和说明：
· 0x00000000 - 0x7FFFFFFF
参数编号 203 - 序列号 3
此参数包含设备序列号的一部分。
该参数为只读，不可更改。
该参数为高级参数，可能会隐藏在高级标签下。
值大小：4 字节
默认值：设备特定
值和说明：
· 0x00000000 - 0x7FFFFFFF
Z-Wave® 命令类
ASSOCIATION_V2 [S0, S2]*
ASSOCIATION_GRP_INFO_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
CENTRAL_SCENE_V3 [S0, S2]*
CONFIGURATION_V4 [S0, S2]*
DEVICE_RESET_LOCALLY_V1 [S0, S2]*
FIRMWARE_UPDATE_MD_V5 [S0, S2]*
INDICATOR_V3 [S0, S2]*
MANUFACTURER_SPECIFIC_V2 [S0, S2]*
METER_V6 [S0, S2]*
MULTI_CHANNEL_V4 [S0, S2]*
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
SWITCH_MULTILEVEL_V4 [S0, S2]*
NOTIFICATION_V8 [S0, S2]*
POWERLEVEL_V1 [S0, S2]*
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
TRANSPORT_SERVICE_V2
VERSION_V3 [S0, S2]*
ZWAVEPLUS_INFO_V2
端点 1
ASSOCIATION_V2 [S0, S2]*
ASSOCIATION_GRP_INFO_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
METER_V6 [S0, S2]*
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
SWITCH_MULTILEVEL_V4 [S0, S2]*
NOTIFICATION_V8 [S0, S2]*
SUPERVISION_V1
ZWAVEPLUS_INFO_V2
端点 2
ASSOCIATION_V2 [S0, S2]*
ASSOCIATION_GRP_INFO_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
METER_V6 [S0, S2]*
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
SWITCH_MULTILEVEL_V4 [S0, S2]*
NOTIFICATION_V8 [S0, S2]*
SUPERVISION_V1
ZWAVEPLUS_INFO_V2
端点 3
ASSOCIATION_V2 [S0, S2]*
ASSOCIATION_GRP_INFO_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
SUPERVISION_V1
ZWAVEPLUS_INFO_V2
端点 4
ASSOCIATION_V2 [S0, S2]*
ASSOCIATION_GRP_INFO_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
SUPERVISION_V1
ZWAVEPLUS_INFO_V2
端点 5
ASSOCIATION_V2 [S0, S2]*
ASSOCIATION_GRP_INFO_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
SUPERVISION_V1
ZWAVEPLUS_INFO_V2
端点 6
ASSOCIATION_V2 [S0, S2]*
ASSOCIATION_GRP_INFO_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
SUPERVISION_V1
ZWAVEPLUS_INFO_V2
[S2]* 安全 S2 命令类
注意：COMMAND_CLASS_BASIC 的映射
支持 Command Class Basic
COMMAND_CLASS_BASIC 映射到 COMMAND_CLASS_SWITCH_BINARY，用于启用开关 (O) O1、O2...控制：
接收到 BASIC_SET 命令后，开关 (O) O1、O2...将开启或关闭：
接收到的基本命令 |
映射的命令（二进制开关） |
基本设置 (0xFF) |
切换二进制开关 (0xFF) |
基本设置 (0x00) |
切换二进制开关 (0x00) |
基本 GET |
基本报告（当前值、目标值） |
支持命令类指示器
设备支持命令类指示器 V3 (ID 0x50)。当设备接收到指示器设置时，LED 会根据接收到的指示器设置闪烁。
请参阅 LED 信号章节。
支持计量命令类
产品支持计量命令类，当接收到的 Get 中不存在刻度类型时，默认发送 KWh 刻度报告。
支持的刻度名称 |
刻度值 |
瓦特 |
2 |
千瓦时 |
0 |
Z-Wave® 通知命令类
Z-Wave® 关联
Z-Wave® 重要免责声明
Z-Wave® 无线通信可能并非 100% 可靠。本设备不应在生命和/或贵重物品完全依赖其功能的场景中使用。如果您的网关无法识别设备或设备显示不正确，您可能需要手动更改设备类型，并确保您的网关支持 Z-Wave Plus™ 多级设备。
故障排除
如需故障排除，请访问我们的支持门户：支持
兼容性
Wave PRO 调光器 2PM |
功能 - 报告 |
||||||||||||
网关 |
调光 1 |
调光 3 |
开关调光 1 |
开关调光 3 |
D 控制 1 |
D 控制 2 |
D 控制 3 |
D 控制 4 |
D 二进制 1 |
D 二进制 2 |
D 二进制 3 |
D 二进制 4 |
备注 |
Home Assistant |
|
|
|
|
|
|
|
|
|
|
|
|
|
Fibaro - HC 3 / Wave engine 3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Homey |
|
|
|
|
|
|
|
|
|
|
|
|
*H |
Homee Gen 7 |
|
|
|
|
|
|
❌ |
❌ |
|
|
|
|
*1 |
Homee Gen 5 |
P *2 |
P *2 |
P *2 |
P *2 |
❌ |
❌ |
❌ |
❌ |
待定 |
待定 |
待定 |
待定 |
*2 |
Smart Things |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
|
Vera Ezlo |
|
|
|
|
❌ |
❌ |
❌ |
❌ |
❌ |
❌ |
❌ |
❌ |
*3 |
Cozify |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
待定 |
|
Notes |
*H 报告问题可通过此解决方案解决。Wave Dimmer 2 PM 需要集成 |
||||||||||||
功能 |
含义 / 已测试 |
|---|---|
开/关 |
设备是否响应应用程序用户界面开/关命令 |
SW 开/关 |
设备是否通过 SW 输入报告开/关更改 |
调光 |
设备是否响应应用程序用户界面调光命令 |
SW 调光 |
设备是否通过 SW 输入报告调光状态更改 |
瓦特 |
是否报告瓦特（未经请求） |
千瓦时 |
是否报告千瓦时（未经请求） |
上/下 |
设备是否响应应用程序用户界面上/下命令 |
SW 上/下 |
设备是否通过 SW 输入报告上/下更改 |
百叶窗 |
百叶窗是否响应应用程序用户界面命令 |
SW 百叶窗 |
百叶窗是否报告由 SW 完成的更改 |
D 控制 |
分离模式 设备是否报告场景命令单按、双按等 |
D 二进制 |
分离模式 设备是否通过 SW 输入报告二进制开/关 |
传感器 # |
传感器报告是否在网关中可视化，传感器类型在备注中。 |
图例 | ||||
符号 |
状态 |
|||
|
正常工作 / 可能 |
|||
❌ |
不工作 / 不可能 |
|||
P |
部分 |
|||
N/T |
未测试 |
|||
TBD |
待定 |
|||
网关指南
您可以在 Z-Wave Shelly 知识库中找到有关网关的有用指南。
合规性
Wave Pro Dimmer 2PM 多语言欧盟符合性声明 2025-07-22.pdf
印刷版用户指南
Shelly Wave Pro Dimmer 2PM 使用和安全手册.pdf.pdf Shelly_Wave_Pro_Dimmer_2PM_2024_V1_Print_B2439.pdf
