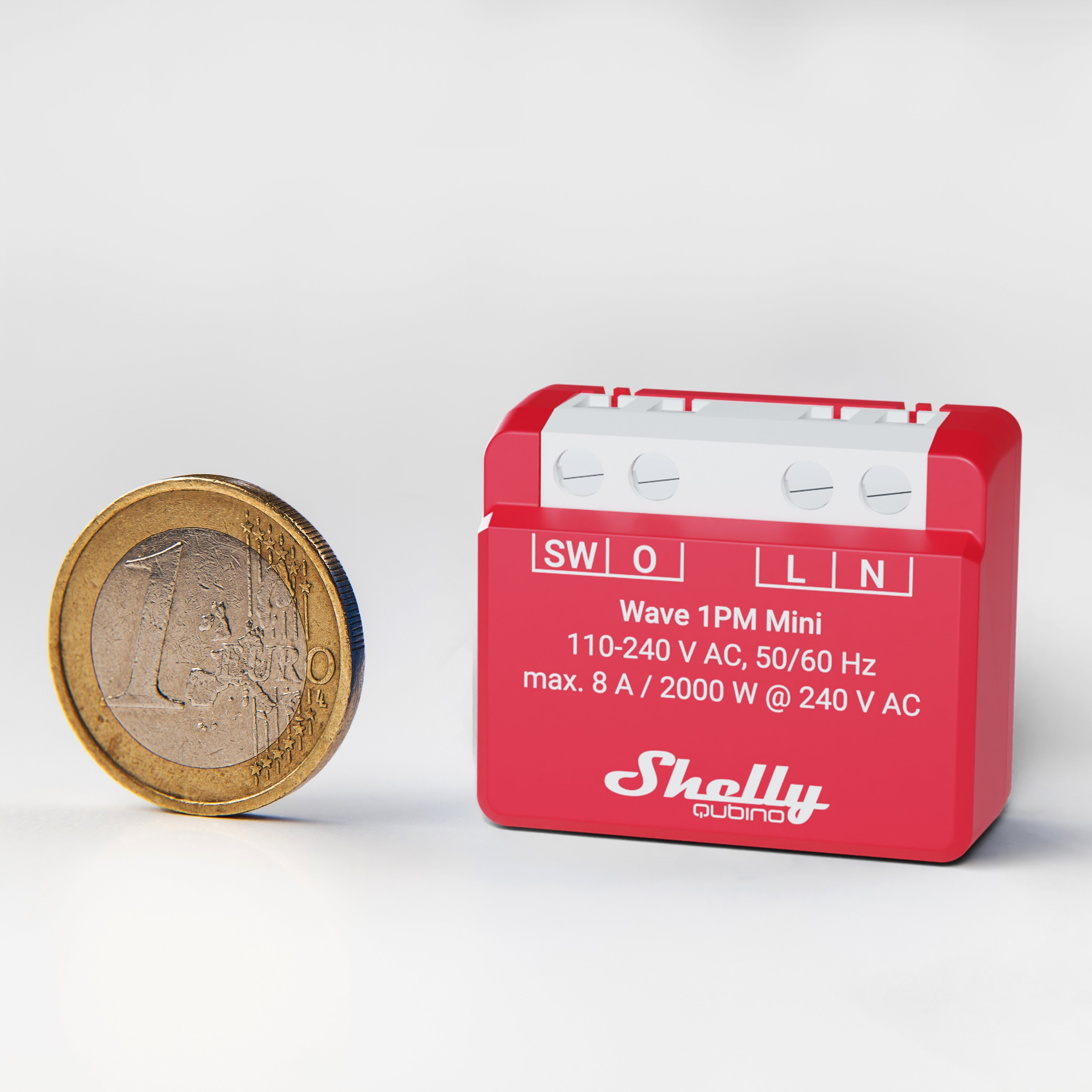

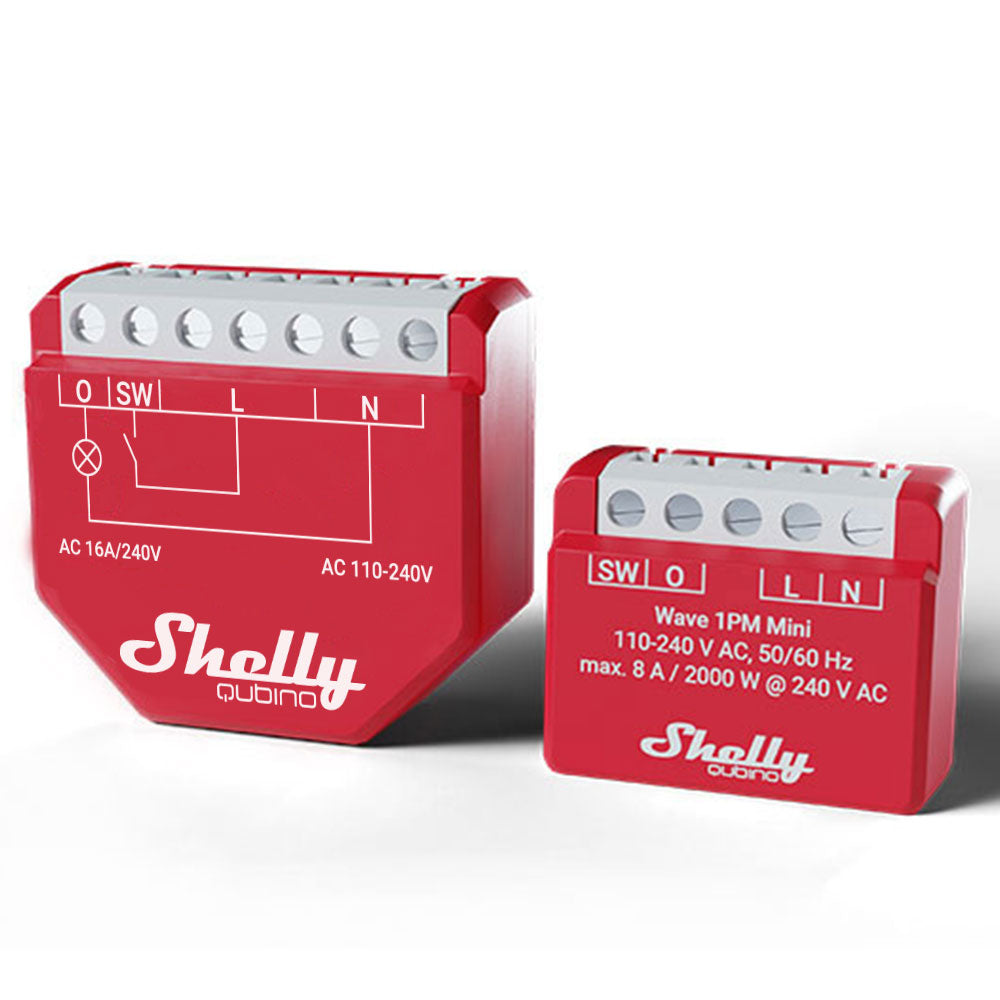

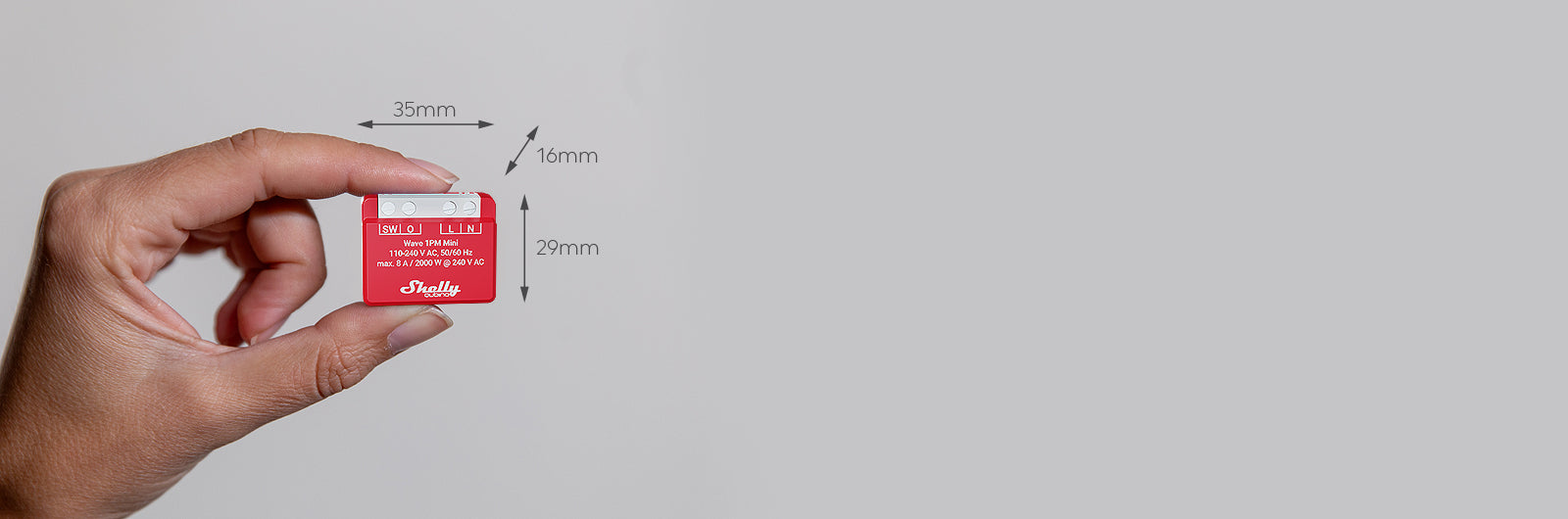

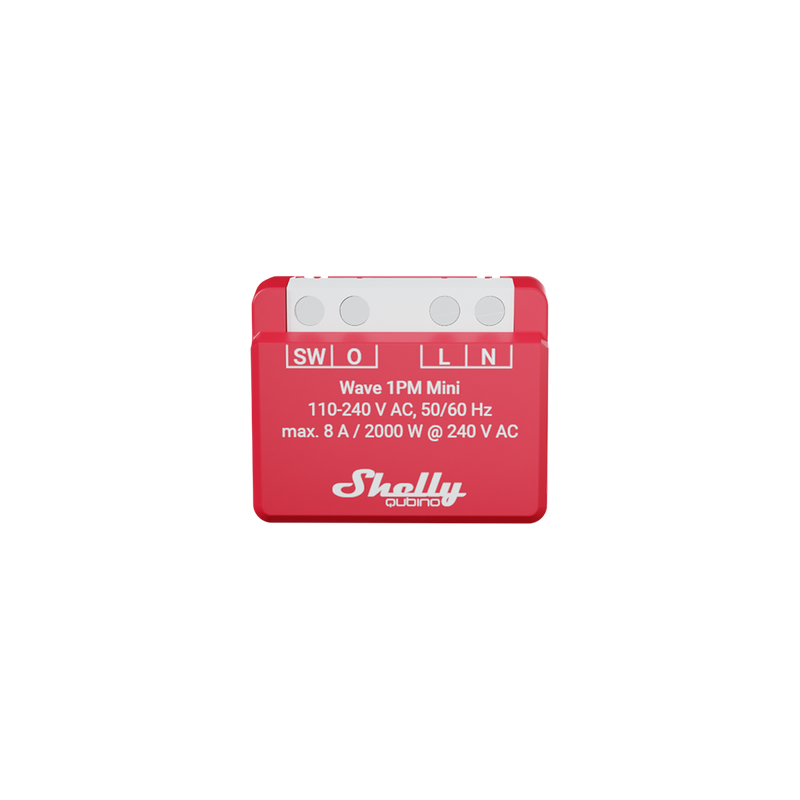

Shelly Wave 1PM Mini ANZ

正常模式

已移除/排除

LED将会闪烁蓝色 在模式1中，断电后和按下S按钮后各持续10分钟。

已添加/包含

LED将会闪烁绿色 在模式1中，断电后和按下S按钮后各持续10分钟。

设置进行中

恢复出厂设置并重启

恢复出厂设置期间，LED将变为常亮绿色 持续约1秒，然后蓝色 和 红色LED将以0.1秒亮、0.1秒灭的方式闪烁约2秒。

添加/移除

添加或移除期间，LED将会闪烁蓝色 在模式2中。

Firmware 空中升级

OTA更新期间，LED将会闪烁蓝色 和 红色 在模式2中。

检查电源 230 V AC 频率或 24 V DC 电压

检测电源时，LED将会闪烁蓝色 和 红色 在模式5中。

使用S按钮的设置模式

选择添加/移除菜单

菜单被选中时，LED将常亮蓝色，最长持续10秒。

按住S按钮时选择添加/移除过程

菜单执行时，LED将会闪烁蓝色 在模式3中。

选择恢复出厂设置菜单

菜单被选中时，LED将常亮红色，最长持续10秒。

按住S按钮时选择恢复出厂设置过程

菜单执行时，LED将会闪烁红色 在模式3中。

报警模式

检测到过流

LED将会闪烁红色 在模式4中，1次 - 0.2秒亮，0.2秒灭，2秒灭，循环此序列

检测到过热

LED将会闪烁红色 在模式4中，2次 - 0.2秒亮，0.2秒灭，0.2秒亮，0.2秒灭，2秒灭，循环此序列

电源故障（电源 230 V AC 频率或 24 V DC 电压故障）

LED将会闪烁红色 在模式4中，3次 - 0.2秒亮，0.2秒灭，0.2秒亮，0.2秒灭，0.2秒亮，0.2秒灭，2秒灭，循环此序列

注意！如果设备成功添加到/移除出 Z-Wave® 网络，所有设备输出（O、O1、O2 等 - 取决于设备类型）将以 1 秒开/1 秒关/1 秒开/1 秒关的方式切换负载。

注意！ 在使用 Security 2 (S2) 添加（加入）时，会弹出对话框，要求您输入印在设备侧面 Z-Wave® DSK 标签和包装内 Z-Wave® DSK 标签上的相应 PIN 码（5 位下划线数字）。
重要：PIN码不得丢失。

SmartStart添加（包含）

支持 SmartStart 的产品可通过使用支持 SmartStart 加入的网关扫描设备上的 Z-Wave® 二维码，自动添加到 Z-Wave® 网络。无需其他操作，SmartStart 设备将在通电并靠近网络后 10 分钟内自动添加。

1. 使用网关应用扫描设备标签上的二维码，将安全2（S2）设备专用密钥（DSK）添加到网关的配置列表中。

2. 将设备连接到电源。

3. 检查蓝色LED在模式1下是否闪烁。如果是，则该设备尚未加入Z-Wave®网络。

4. 连接设备到电源后，添加过程将在几秒钟内自动启动，设备将自动添加到 Z-Wave® 网络。

5. 添加过程中，蓝色LED将在模式2下闪烁。

6. 如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。

使用S按钮添加（包含）

1. 将设备连接到电源。

2. 检查蓝色LED在模式1下是否闪烁。如果是，则该设备尚未加入Z-Wave®网络。

3. 在网关上启用添加/移除模式。

4. 要进入设置模式，请快速按住设备上的S按钮，直到LED变为常亮蓝色。

5. 快速松开并再次按住（>2秒）设备上的S按钮，直到蓝色LED在模式3下开始闪烁。松开S按钮将启动学习模式。

6. 添加过程中，蓝色LED将在模式2下闪烁。

7. 如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。

注意！ 在设置模式中，设备有10秒超时，之后自动返回正常模式。

使用开关/按钮添加（包含）

1. 将设备连接到电源。

2. 检查蓝色LED在模式1下是否闪烁。如果是，则该设备尚未加入Z-Wave®网络。

3. 在网关上启用添加/移除模式。

4. 在3秒内切换连接到任一SW端子（SW，SW1，SW2等）的开关/按钮3次（此操作将设备置于学习模式*）。设备必须接收到3次开/关信号，即按下瞬时开关3次，或切换开关开关3次。

5. 添加过程中，蓝色LED将在模式2下闪烁。

6. 如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。

*学习模式 - 允许设备从网关接收网络信息的状态。

将设备从 Z-Wave® 网络中移除（排除）

注意！ 设备将从您的 Z-Wave® 网络中移除，但任何自定义配置参数不会被清除。

注意！如果设备成功添加到/移除出 Z-Wave® 网络，所有设备输出（O、O1、O2 等 - 取决于设备类型）将以 1 秒开/1 秒关/1 秒开/1 秒关的方式切换负载。

使用S按钮移除（排除）

1. 将设备连接到电源。

2. 检查绿色LED在模式1下是否闪烁。如果是，则该设备已加入Z-Wave®网络。

3. 在网关上启用添加/移除模式。

4. 要进入设置模式，请快速按住设备上的S按钮，直到LED变为常亮蓝色。

5. 快速松开并再次按住（>2秒）设备上的S按钮，直到蓝色LED在模式3下开始闪烁。松开S按钮将启动学习模式。

6. 移除过程中，蓝色LED将在模式2下闪烁。

7. 如果设备已成功从Z-Wave®网络移除，蓝色LED将在模式1下闪烁。

注意！ 在设置模式中，设备有10秒超时，之后自动返回正常模式。

使用开关/按钮移除（排除）

1. 将设备连接到电源。

2. 检查绿色LED在模式1下是否闪烁。如果是，则该设备已加入Z-Wave®网络。

3. 在网关上启用添加/移除模式。

4. 在3秒内切换连接到任一SW端子（SW，SW1，SW2等）的开关/按钮3次（此操作将设备置于学习模式）。设备必须接收到3次开/关信号，即按下瞬时开关3次，或切换开关开关3次。

5. 移除过程中，蓝色LED将在模式2下闪烁。

6. 如果设备已成功从Z-Wave®网络移除，蓝色LED将在模式1下闪烁。

恢复出厂设置

恢复出厂设置概述

恢复出厂设置后，所有自定义参数和已存储的数值（kWh、关联、路由等）都将恢复为默认状态。分配给设备的HOME ID和NODE ID将被删除。仅在网关丢失或无法操作时使用此重置流程。

使用S按钮恢复出厂设置

注意！使用S按钮随时可以恢复出厂设置。

1. 要进入设置模式，请快速按住设备上的S按钮，直到LED变为常亮蓝色。

2. 多次按下S按钮，直到LED变为常亮红色。

3. 按住（>2秒）设备上的S按钮，直到红色LED在模式3下开始闪烁。松开S按钮将启动恢复出厂设置。

4. 恢复出厂设置期间，LED将变为常亮绿色约1秒，然后蓝色和红色LED将在模式3下闪烁约2秒。

5. 如果恢复出厂设置成功，蓝色LED将在模式1下闪烁。

使用开关/按钮恢复出厂设置

注意！ 使用开关/按钮恢复出厂设置仅在设备连接电源后的第一分钟内有效。

1. 将设备连接到电源。

2. 在3秒内切换连接到任一SW端子（SW，SW1，SW2等）的开关/按钮5次。设备必须接收到5次开/关信号，即按下按钮5次，或切换开关开关5次。

3. 恢复出厂设置期间，LED将变为常亮绿色约1秒，然后蓝色和红色LED将在模式3下闪烁约2秒。

4. 如果恢复出厂设置成功，蓝色LED将在模式1下闪烁。

通过网关参数远程恢复出厂设置

可通过参数编号120的设置远程执行恢复出厂设置。

该设备支持最新的 Security 2 (S2) 功能。S2 由强大的 AES 128 加密协议处理，这意味着 S2 让 Z-Wave® 成为最安全的物联网（IoT）安全平台。要充分利用产品及其 Security 2 功能，必须使用支持 Security 2 的 Z-Wave® 网关。

认证控制

• 用于包含的带外DSK

• 可被大多数实现使用

设备还支持安全2认证、非认证和非安全包含。

注意! 当使用支持 Security 2 (S2) 的网关将设备添加到 Z-Wave® 网络时，需要输入 Z-Wave® 设备专用密钥（DSK）的 PIN 码。唯一的 DSK 码印在设备侧面的 DSK 标签上，包装内也有一份副本，请勿丢失。请勿从产品上移除 DSK 标签。作为备份措施，请使用包装内的标签。

密钥的前五位数字被高亮或下划线标记，以帮助用户识别DSK文本中的PIN码部分。DSK还通过二维码表示，如图所示。

DSK标签和二维码（示例）

请求加入 S2 访问控制类或 S2 认证类的加入节点，在通过射频传输其公钥之前，会将其公钥的第 1 到 2 字节设置为零（0x00）以进行混淆。

DSK可用于带外（OOB）认证。

• 包含网关可使用二维码扫描设备读取加入设备的完整DSK，并与通过射频从加入设备接收的混淆公钥匹配。

参数编号1 - SW（SW1）开关类型

此参数定义设备应如何处理连接到SW（SW1）端子的开关（类型）。

值大小：1字节

默认值：2

值及描述：

• 0 - 瞬时开关，

• 1 - 切换开关（触点闭合 - 开 / 触点断开 - 关），

• 2 - 切换开关（设备在开关状态变化时改变状态）

参数编号17 - 断电后恢复O（O1）状态

此参数决定是否保存并恢复连接到O（O1）负载的开/关状态。

值大小：1字节

默认值：0

值及描述：

• 0 - 设备保存最后的开/关状态并在断电后恢复

• 1 - 设备不保存开/关状态，断电后保持关闭

参数编号19 - O（O1）自动关闭定时器

如果负载O（O1）为开，可以设置定时器在指定时间后自动关闭。每次设备接收到开命令（远程或本地）时，定时器重置为零。

值大小：2字节

默认值：0

值及描述：

• 0 - 禁用自动关闭

• 1 - 32535 = 1 - 32535秒（或毫秒 - 见参数编号25）。自动关闭定时器，分辨率100毫秒

参数编号20 - O（O1）自动开启定时器

如果负载O（O1）为关，可以设置定时器在指定时间后自动开启。每次设备接收到关命令（远程或本地）时，定时器重置为零。

值大小：2字节

默认值：0

值及描述：

• 0 - 禁用自动开启

• 1 - 32535 = 1 - 32535秒（或毫秒 - 见参数编号25）。自动开启定时器，分辨率100毫秒

参数编号23 - O（O1）触点类型 - 常开/常闭

设置继电器输出O（O1）的触点类型。继电器触点类型可以是常开（NO）或常闭（NC）。

值大小：1字节

默认值：0

值及描述：

• 0 - 常开

• 1 - 常闭

继电器逻辑：

参数编号25 - 设置O（O1）定时器单位为秒或毫秒

设置定时器单位为秒或毫秒。选择参数编号19、20中定时器的单位。

值大小：1字节

默认值：0

值及描述：

• 0 - 定时器单位为秒

• 1 - 定时器单位为毫秒

参数编号36 - O（O1）功率变化报告百分比

此参数决定功率变化达到多少百分比时发送新报告给网关。

值大小：1字节

默认值：50

值及描述：

• 0 - 禁用报告

• 1-100（1-100%）- 功率变化百分比

注意：无论功率变化百分比如何，报告发送频率不会高于参数编号39定义的最小时间间隔。

参数编号39 - 报告间最小时间（O）O1

此参数决定发送新功率报告给网关的最小时间间隔。

值大小：1字节

默认值：30

值及描述：

• 0 - 禁用报告

• 1-120（1-120秒）- 报告间隔

注意：此参数与参数编号36相关。

注意：将数值设置为小于 30 秒可能导致 Z-Wave 网络拥堵（设备响应变慢，网络稳定性下降）。

参数编号91 - 水警报

此参数决定设备应响应哪些报警帧以及如何响应。参数由 4 个字节组成，前三个最高有效字节根据官方 Z-Wave 协议规范设置。

值大小：4字节

默认值：0

值及描述：

• 0 无动作

• 1 断开继电器

• 2 闭合继电器

参数编号92 - 烟雾警报

此参数决定设备应响应哪些报警帧以及如何响应。参数由 4 个字节组成，前三个最高有效字节根据官方 Z-Wave 协议规范设置。

值大小：4字节

默认值：0

值及描述：

• 0 无动作

• 1 断开继电器

• 2 闭合继电器

参数编号93 - 一氧化碳警报

此参数决定设备应对哪些报警帧以及如何反应。参数由 4 个字节组成，前三个最高有效字节根据官方 Z-Wave 协议规范设置。

值大小：4字节

默认值：0

值及描述：

• 0 无动作

• 1 断开继电器

• 2 闭合继电器

参数编号94 - 热警报

此参数决定设备应响应哪些报警帧以及如何响应。参数由 4 个字节组成，前三个最高有效字节根据官方 Z-Wave 协议规范设置。

值大小：4字节

默认值：0

值及描述：

• 0 无动作

• 1 断开继电器

• 2 闭合继电器

参数编号120 - 恢复出厂设置

重置为出厂默认设置并从 Z-Wave 网络中移除。

该参数为高级参数，可能隐藏在高级标签下。

值大小：1字节

默认值：0

值及描述：

• 0 - 不执行恢复出厂设置

• 1 - 执行恢复出厂设置

参数编号201 - 序列号1

此参数包含设备序列号的一部分。

该参数为只读，无法更改。
该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及描述：

• 0x00000000 - 0x7FFFFFFF

参数编号202 - 序列号2

此参数包含设备序列号的一部分。

该参数为只读，无法更改。
该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及描述：

• 0x00000000 - 0x7FFFFFFF

参数编号203 - 序列号3

此参数包含设备序列号的一部分。

该参数为只读，无法更改。
该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及描述：

• 0x00000000 - 0x7FFFFFFF

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. CONFIGURATION_V4 [S0, S2]*

6. DEVICE_RESET_LOCALLY_V1 [S0, S2]*

7. FIRMWARE_UPDATE_MD_V5 [S0, S2]*

8. INDICATOR_V3 [S0, S2]*

9. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

10. METER_V6 [S0, S2]*

11. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

12. NOTIFICATION_V8 [S0, S2]*

13. POWERLEVEL_V1 [S0, S2]*

14. SECURITY_V1

15. SECURITY_2_V1

16. SUPERVISION_V1

17. TRANSPORT_SERVICE_V2

18. VERSION_V3 [S0, S2]*

19. ZWAVEPLUS_INFO_V2

[S2]* 安全S2命令类

检测到过热

检测到过流 O

AC市电断开

检测到过压

关联用于设备与您 Z-Wave 网络内其他设备之间的直接通信，无需 Z-Wave 网关。

每组最大关联设备数为9。此值固定，无法配置。
每个关联组支持最多关联9个设备（节点）。为避免网络延迟，建议每组关联设备不超过5个。“生命线组”保留给控制设备，如网关和远程控制器，或能解释发送报告的设备。

关联组1 – “生命线组”向控制设备发送其命令类通知和/或命令类报告，当相关命令类被触发时。最多允许9个节点：

根设备

根设备 - 关联组1 – 生命线

• INDICATOR_REPORT : LED状态

• DEVICE_RESET_LOCALLY_NOTIFICATION ：请求触发

• SWITCH_BINARY_REPORT ：输出O（O1）状态变化报告

• NOTIFICATION_REPORT ：过热触发

• NOTIFICATION_REPORT ：检测到过流O（O1）触发

• NOTIFICATION_REPORT ：检测到过压触发

• NOTIFICATION_REPORT ：因AC市电断开而触发

• METER_REPORT ：由连接到输出O（O1）的负载功率消耗触发（根据参数编号36和39的设置）

关联组2
允许节点：9
分配给连接到SW（SW1）端子的开关（使用基本命令类）。
由SW（SW1）触发。设备根据SW（SW1）（开关或按钮）的状态向关联设备发送BASIC_SET开或BASIC_SET关命令。该命令反映到关联设备的输出。支持以下命令类：

• BASIC_SET ：设置关联设备的开/关状态

关联组3
允许节点：9
分配给连接到SW（SW1）端子的开关（使用多级开关命令类）。由SW（SW1）触发。
建议使用按钮进行此关联。支持以下命令类：

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE ：启动新级别过渡（调光器调节亮度，百叶窗上下移动等）

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE ：停止正在进行的过渡（停止调光器亮度变化，停止百叶窗移动等）
