注意: 产品线“Shelly Qubino Wave”现将称为“Shelly Wave”。此名称更改不会影响任何设备的功能。唯一的修改是在所有未来的文档中使用新名称。
设备识别

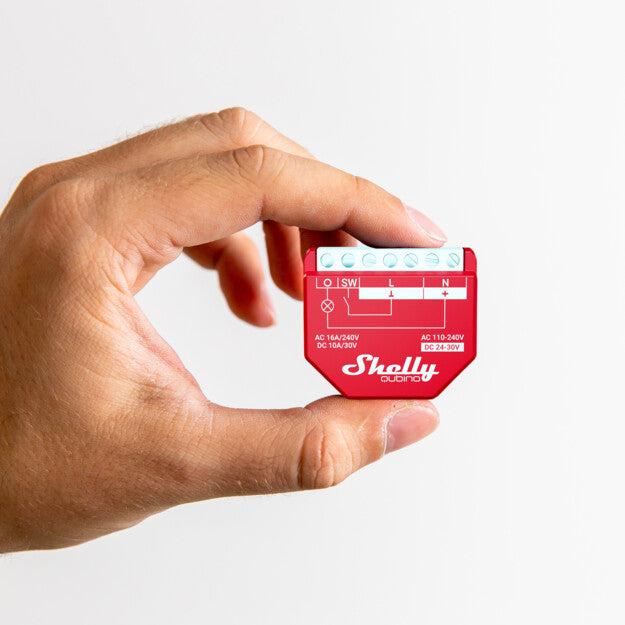

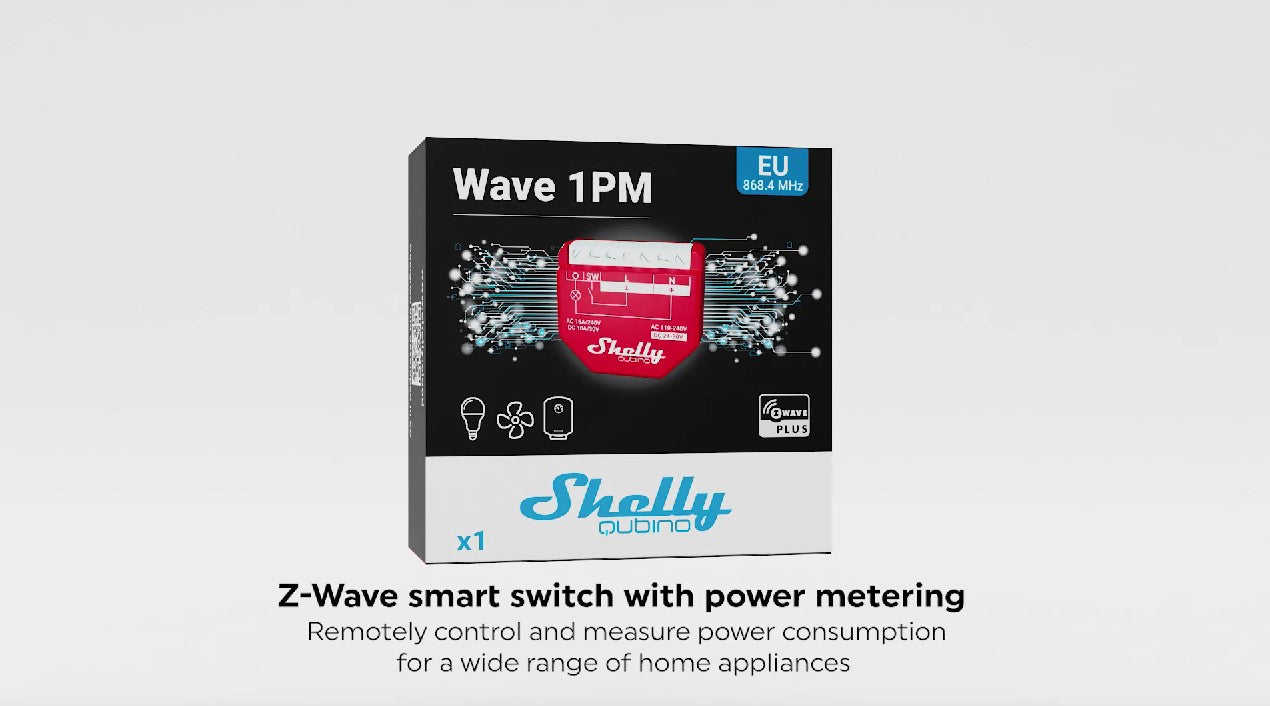

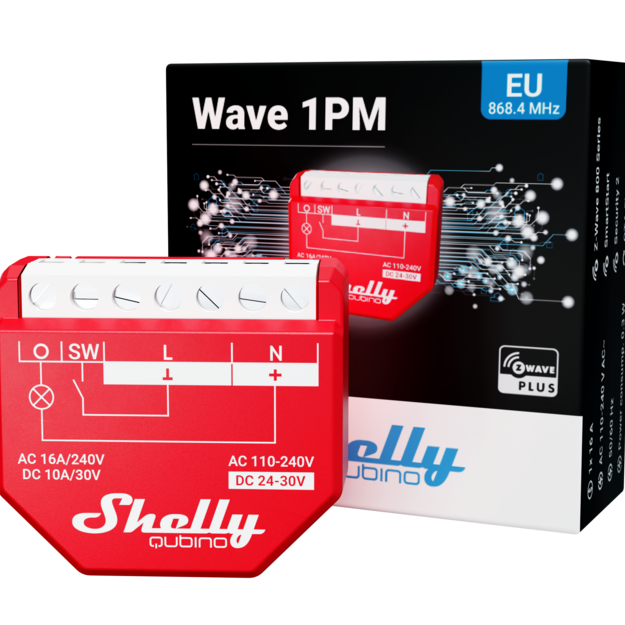

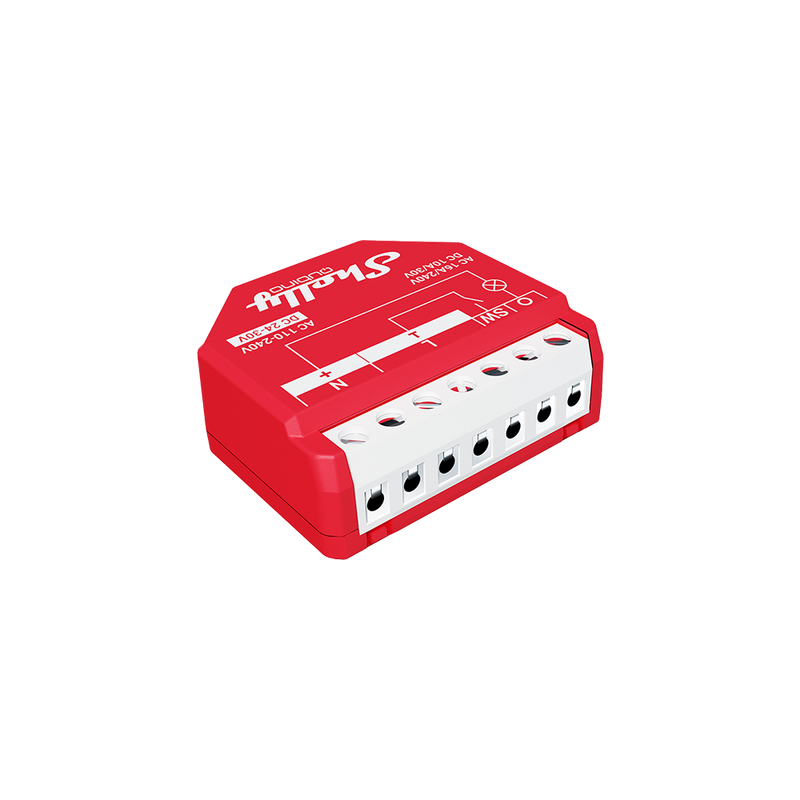

设备：Wave 1PM
欧盟零件号/订购代码：QNSW-001P16EU
Z-Wave 产品类型 ID: 0x0002
Z-Wave 产品 ID: 0x0084
Z-Wave制造商：Shelly Europe Ltd.
Z-Wave 制造商 ID: 0x0460
术语
设备 - 本文档中，“设备” 用于指代本指南所涉及的 Shelly Qubino 设备。
网关 - Z-Wave® 网关，也称为 Z-Wave® 控制器、Z-Wave® 主控制器、Z-Wave® 主要控制器或 Z-Wave® 中枢等，是作为 Z-Wave® 智能家居网络中央中枢的设备。术语“网关” 在本文档中使用。
S按钮 - Z-Wave® 服务按钮位于 Z-Wave® 设备上，用于多种功能，如添加（包含）、移除（排除）以及将设备重置为出厂默认设置。术语 "S按钮”在本文档中使用。
简短描述
该设备是一款单一产品，可控制一个电气设备（如灯泡、吊扇、红外加热器）的开/关功能。它测量连接设备的功耗。该设备兼容开关（默认）和按钮。
连接到输入端子SW（SW1）的开关
如果SW（SW1）配置为开关（默认)），每次切换开关都会将输出状态O（O1）切换为相反状态——开、关、开，依此类推。
切换开关位置一次：将输出状态 O (O1) 切换为相反状态，并向关联组 2 和 3 中的关联设备发送命令（详见 Z-Wave 关联章节）
主要应用
住宅
多户住宅（公寓、共管公寓、酒店等）
轻型商业（小型办公楼、小型零售/餐厅/加油站等）
政府/市政
大学/学院
集成
Shelly Qubino Wave 设备基于开发全球领先的智能家居技术——Z-Wave.
这意味着 Shelly Qubino Wave 可与所有认证支持 Z-Wave 通信协议的网关。
为了确保Shelly Qubino Wave产品的功能能够在您的网关上得到支持，我们会定期对我们的设备与不同Z-Wave网关进行兼容性测试。
简化内部电路图
设备电气接口
输入
1个螺丝端子开关/按钮输入
5个螺丝端子电源输入：2个N（+）和3个L（Ʇ）
输出
1个带功率测量的继电器输出螺丝端子
连接性
Z-Wave - 非安全、S0 安全、S2 未认证安全、S2 认证安全
安全功能
过热保护
关闭自身继电器
向网关发送通知报告（检测到过热）
LED灯按上述规定反应（检查过热检测的闪烁模式）
以下任一操作将重置此报警：断电重启，短按S按钮，按下连接到任一SW（SW、SW1、SW2等）端子的开关或按钮。
注意：过热保护始终启用，无法禁用。
以上章节中有更多描述过热检测通知.
过流保护
设备具有内部过流保护。如果电流超过16A+10%（最大开关电流+10%）超过5秒，设备将：
关闭自身继电器
向网关发送通知报告（检测到过流）
LED灯按上述规定反应（检查过流检测的闪烁模式）
以下任一操作将重置此报警：断电重启，短按S按钮，按下连接到任一SW（SW、SW1、SW2等）端子的开关或按钮。
注意：过流保护始终启用，无法禁用。
以上章节中有更多描述过流检测通知.
支持的负载类型
电阻性（白炽灯、加热设备）
电容性（电容器组、电子设备、电机启动电容）
带RC吸收器的感性负载（LED灯驱动器、变压器、风扇、冰箱、空调）
用户界面
S按钮和操作模式
正常模式
设置进行中模式
-
设置模式（使用S按钮）
设置模式用于启动所需程序，例如添加（包含）、移除（排除）、恢复出厂设置等。该模式有时间限制。设置程序完成后，设备自动进入正常模式。
-
进入设置模式：
快速按住设备上的S键，直到LED变为常亮蓝色
快速按S按钮表示菜单循环切换
菜单LED状态有10秒超时，之后会重新进入正常状态
S按钮功能
手动将设备添加到 Z-Wave 网络
手动将设备从 Z-Wave 网络中移除
恢复出厂设置设备
LED指示
正常模式
已移除/排除
LED将会闪烁蓝色在模式1中，断电后和按下S按钮后各持续10分钟。
已添加/包含
LED将会闪烁绿色在模式1中，断电后和按下S按钮后各持续10分钟。
设置进行中
恢复出厂设置并重启
恢复出厂设置期间，LED将变为常亮绿色约1秒，然后蓝色和红色LED将以0.1秒亮、0.1秒灭的方式闪烁，持续约2秒。
添加/移除
添加或移除期间，LED将会闪烁蓝色在模式2中。
Firmware 空中升级
OTA升级期间，LED将会闪烁蓝色和红色在模式2中。
检查电源 230 V AC 频率或 24 V DC 电压
检测电源时，LED将会闪烁蓝色和红色在模式5中。
使用S按钮的设置模式
选择添加/移除菜单
菜单被选中时，LED将常亮蓝色，最长10秒。
按住S按钮时选择添加/移除过程
菜单执行时，LED将会闪烁蓝色在模式3中。
选择恢复出厂设置菜单
菜单被选中时，LED将常亮红色，最长10秒。
按住S按钮时选择恢复出厂设置过程
菜单执行时，LED将会闪烁红色在模式3中。
报警模式
检测到过流
LED将会闪烁红色在模式4中闪烁1次 - 0.2秒亮，0.2秒灭，2秒灭，循环此序列
检测到过热
LED将会闪烁红色在模式4中闪烁2次 - 0.2秒亮，0.2秒灭，0.2秒亮，0.2秒灭，2秒灭，循环此序列
电源故障（电源 230 V AC 频率或 24 V DC 电压故障）
LED将会闪烁红色在模式4中闪烁3次 - 0.2秒亮，0.2秒灭，0.2秒亮，0.2秒灭，0.2秒亮，0.2秒灭，2秒灭，循环此序列
LED闪烁模式
规格
电源 |
110-240 V AC / 24–30 V DC |
功耗 |
< 0.3 W |
功率测量（W） |
是 |
最大切换电压AC |
240 V |
最大切换电流AC |
16A |
最大切换电压DC |
30 V |
最大切换电流DC |
10A |
过热保护 |
是 |
过载保护 |
是 |
距离 |
室内最多40米（131英尺）（取决于本地条件） |
Z-Wave® 中继器 |
是 |
CPU |
Z-Wave® S800 |
Z-Wave® 频段 |
868.4 MHz |
频段内最大射频功率 |
< 25 mW |
尺寸（高 x W x 深） |
37x42x16 ±0.5 毫米 / 1.46x1.65x0.63 ±0.02 英寸 |
重量 |
27 克 / 0.95 盎司 |

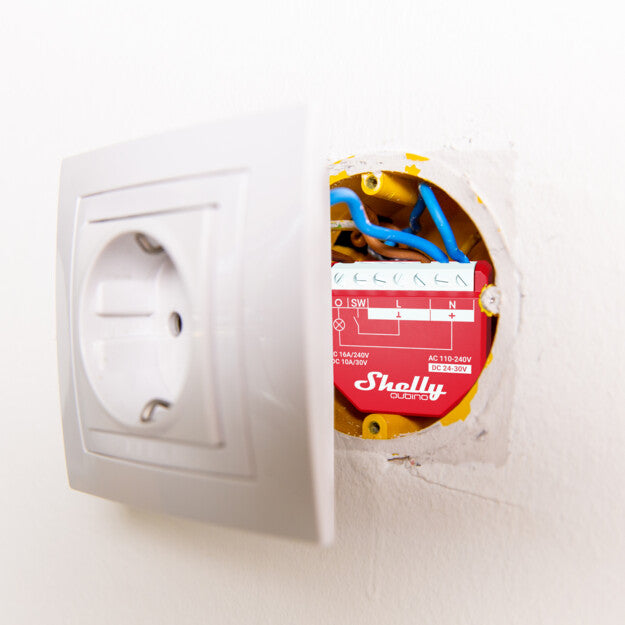

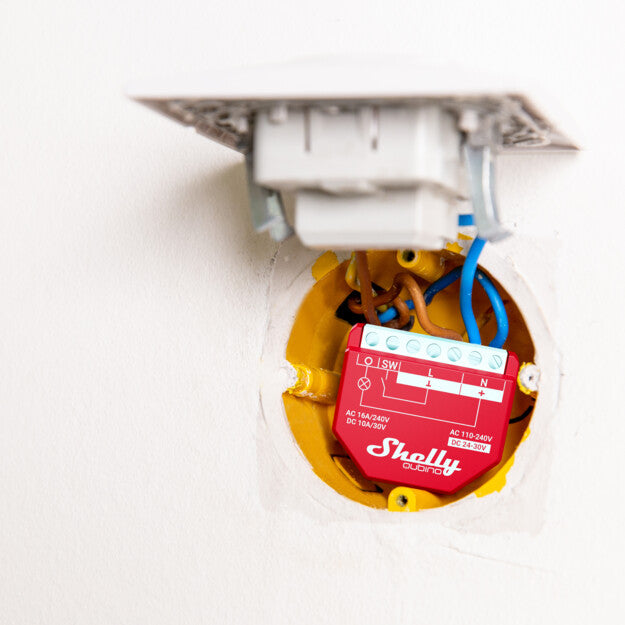

安装 |
墙面控制台 |
螺丝端子最大扭矩 |
0.4 Nm / 3.5 lbin |
导线截面积 |
0.5 至 1.5 平方毫米 / 20 至 16 AWG |
导线剥皮长度 |
5 至 6 毫米 / 0.20 至 0.24 英寸 |
外壳材料 |
塑料 |
颜色 |
红色 |
环境温度 |
-20°C 至 40°C / -5°F 至 105°F |
湿度 |
30% 至 70% 相对湿度 |
最大海拔 |
2000 米 / 6562 英尺 |
基本接线图
 AC电源 |
 24 - 30 VDC 电源 |
图例
端子 |
导线 |
||
|---|---|---|---|
N |
中性端子 |
N |
中性线 |
L |
带电端子（110–240 V AC） |
L |
火线（110 - 240 VAC） |
SW |
开关/按钮输入端子（控制O） |
+ |
24 - 30 V DC 正极线 |
O |
负载电路输出端子 |
GND |
24 - 30 V DC 接地线 |
+ |
24 - 30 V DC 正极端子 |
|
|
Ʇ |
24 - 30 V DC 接地端子 |
关于 Z-Wave®
将设备添加到 Z-Wave® 网络（包含）
注意！如果设备成功添加到/移除出 Z-Wave® 网络，所有设备输出（O、O1、O2 等——取决于设备类型）将以 1 秒开/1 秒关/1 秒开/1 秒关的方式切换负载。
注意！ 在使用 Security 2 (S2) 添加（包含）时，会弹出对话框，要求输入写在设备侧面 Z-Wave® DSK 标签和包装内 Z-Wave® DSK 标签上的相应 PIN 码（5 位下划线数字）。
重要：PIN码不得丢失。
SmartStart添加（包含）
支持 SmartStart 的产品可通过使用支持 SmartStart 包含的网关扫描设备上的 Z-Wave® 二维码，自动添加到 Z-Wave® 网络。无需其他操作，SmartStart 设备将在通电并靠近网络后 10 分钟内自动添加。
使用网关应用扫描设备标签上的二维码，将安全2（S2）设备专用密钥（DSK）添加到网关的配置列表。
将设备连接到电源。
检查蓝色LED在模式1下是否闪烁。如果是，则该设备尚未加入Z-Wave®网络。
连接设备到电源后，添加过程将在几秒钟内自动启动，设备将自动添加到 Z-Wave® 网络。
添加过程中，蓝色LED将在模式2下闪烁。
如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。
使用S按钮添加（包含）
将设备连接到电源。
检查蓝色LED在模式1下是否闪烁。如果是，则该设备尚未加入Z-Wave®网络。
启用网关上的添加/移除模式。
要进入设置模式，快速按住设备上的S键，直到LED变为常亮蓝色。
快速松开并再次按住（>2秒）设备上的S键，直到蓝色LED在模式3下开始闪烁。松开S键将进入学习模式。
添加过程中，蓝色LED将在模式2下闪烁。
如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。
注意！ 在设置模式下，设备有10秒超时，之后自动返回正常模式。
使用开关/按钮添加（包含）
将设备连接到电源。
检查蓝色LED在模式1下是否闪烁。如果是，则该设备尚未加入Z-Wave®网络。
启用网关上的添加/移除模式。
在3秒内切换连接到任一SW端子（SW、SW1、SW2等）的开关/按钮3次（此操作使设备进入学习模式*）。设备必须接收到3次开/关信号，即按下瞬时开关3次，或开关切换3次。
添加过程中，蓝色LED将在模式2下闪烁。
如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。
*学习模式 -允许设备从网关接收网络信息的状态。
将设备从 Z-Wave® 网络中移除（排除）
注意！ 设备将从您的 Z-Wave® 网络中移除，但任何自定义配置参数不会被清除。
注意！如果设备成功添加到/移除出 Z-Wave® 网络，所有设备输出（O、O1、O2 等——取决于设备类型）将以 1 秒开/1 秒关/1 秒开/1 秒关的方式切换负载。
使用S按钮移除（排除）
将设备连接到电源。
检查绿色LED在模式1下是否闪烁。如果是，则该设备已加入Z-Wave®网络。
启用网关上的添加/移除模式。
要进入设置模式，快速按住设备上的S键，直到LED变为常亮蓝色。
快速松开并再次按住（>2秒）设备上的S键，直到蓝色LED在模式3下开始闪烁。松开S键将进入学习模式。
移除过程中，蓝色LED将在模式2下闪烁。
如果设备已成功从Z-Wave®网络移除，蓝色LED将在模式1下闪烁。
注意！ 在设置模式下，设备有10秒超时，之后自动返回正常模式。
使用开关/按钮移除（排除）
将设备连接到电源。
检查绿色LED在模式1下是否闪烁。如果是，则该设备已加入Z-Wave®网络。
启用网关上的添加/移除模式。
在3秒内切换连接到任一SW端子（SW、SW1、SW2等）的开关/按钮3次（此操作使设备进入学习模式）。设备必须接收到3次开/关信号，即按下瞬时开关3次，或开关切换3次。
移除过程中，蓝色LED将在模式2下闪烁。
如果设备已成功从Z-Wave®网络移除，蓝色LED将在模式1下闪烁。
恢复出厂设置
恢复出厂设置概述
恢复出厂设置后，所有自定义参数和存储的数值（kWh、关联、路由等）都将恢复为默认状态。分配给设备的HOME ID和NODE ID将被删除。仅在网关丢失或无法操作时使用此重置流程。
使用S按钮恢复出厂设置
注意！使用S按钮随时可以恢复出厂设置。
要进入设置模式，快速按住设备上的S键，直到LED变为常亮蓝色。
多次按下S键，直到LED变为常亮红色。
按住（>2秒）设备上的S键，直到红色LED在模式3下开始闪烁。松开S键将开始恢复出厂设置。
恢复出厂设置期间，LED将变为常亮绿色约1秒，然后蓝色和红色LED将在模式3下闪烁约2秒。
如果恢复出厂设置成功，蓝色LED将在模式1下闪烁。
使用开关/按钮恢复出厂设置
注意！ 使用开关/按钮恢复出厂设置仅在设备连接电源后的第一分钟内有效。
将设备连接到电源。
在3秒内切换连接到任一SW端子（SW、SW1、SW2等）的开关/按钮5次。设备必须接收到5次开/关信号，即按下按钮5次，或开关切换5次。
恢复出厂设置期间，LED将变为常亮绿色约1秒，然后蓝色和红色LED将在模式3下闪烁约2秒。
如果恢复出厂设置成功，蓝色LED将在模式1下闪烁。
通过网关参数远程恢复出厂设置
可通过参数编号120设置远程恢复出厂设置
Z-Wave® 安全性与设备专用密钥（DSK）
该设备支持最新的 Security 2 (S2) 功能。S2 由强大的 AES 128 加密协议处理，这意味着 S2 让 Z-Wave® 成为最安全的物联网（IoT）安全平台。要充分利用产品及其 Security 2 功能，必须使用支持 Security 2 的 Z-Wave® 网关。
认证控制
· 用于包含的带外DSK
· 可被大多数实现使用
设备还支持安全2认证、非认证和非安全包含。
注意! 当将设备添加到支持 Security 2 (S2) 的 Z-Wave® 网络时，需要输入 Z-Wave® 设备专用密钥（DSK）的 PIN 码。唯一的 DSK 码印在设备侧面的 DSK 标签上，包装内也有一份副本，请勿丢失。请勿从产品上移除 DSK 标签。作为备份措施，请使用包装内的标签。
密钥的前五位数字被高亮或下划线标记，帮助用户识别DSK文本中的PIN码部分。DSK还以二维码形式表示，如图所示。
DSK标签和二维码（示例）
一个请求加入S2访问控制类或S2认证类的A加入节点，在通过射频传输其公钥之前，会将字节1..2设置为零（0x00）以混淆其公钥。
DSK可用于带外（OOB）认证。
包含网关可使用二维码扫描设备读取加入设备的完整DSK，并与通过射频从加入设备接收的混淆公钥匹配。
Z-Wave® 参数
Z-Wave® 命令类
Z-Wave® 通知命令类
Z-Wave® 关联
Z-Wave® 重要免责声明
Z-Wave® 无线通信可能并非始终 100% 可靠。此设备不应在生命和/或贵重物品完全依赖其运行的场合使用。如果您的网关无法识别设备或显示不正确，您可能需要手动更改设备类型，并确保您的网关支持 Z-Wave Plus™ 多级设备。
故障排除
如需故障排除，请访问我们的支持门户：支持
与网关的兼容性
Wave 1PM |
功能 - 报告 | ||||
网关 |
开/关 |
SW开/关 |
W |
kWh |
备注 |
Home Assistant |
|
|
|
|
|
Fibaro HC 3 / Z-Wave 引擎 3 |
|
|
|
|
|
Homey |
|
|
|
|
|
Homee Cube 第7代 |
|
|
|
|
|
Homee Cube 第5代 |
|
|
|
|
|
SmartThings |
|
|
|
|
|
Vera Ezlo |
|
|
|
|
|
Cozify |
|
|
|
|
|
Hubitat |
|
|
|
未测试/不适用 |
|
备注 |
|||||
图例 | ||||
符号 |
状态 | |||
|
工作/可能 | |||
❌ |
不工作/不可能 | |||
P |
部分 | |||
未测试/不适用 |
待定 | |||
待完成 |
功能 | |||
含义/测试情况 |
开/关 |
|---|---|
设备是否响应应用界面上的开/关命令 |
SW开/关 |
设备是否通过SW输入报告开/关变化 |
调光 |
设备是否响应应用界面上的调光命令 |
SW调光 |
设备是否通过SW输入报告调光状态变化 |
瓦特 |
是否报告瓦特数（主动报告） |
上/下 |
kWh |
如果报告了kWh（非请求性） |
设备是否响应应用界面上的上/下命令 |
SW上/下 |
设备是否通过SW输入报告上/下变化 |
百叶窗叶片 |
百叶窗叶片是否响应应用界面命令 |
SW百叶窗叶片 |
百叶窗叶片是否通过SW报告变化 |
D控制 |
分离模式 |
设备是否报告场景命令（单击、双击等）D二进制 |
分离模式 |
设备是否通过SW输入报告二进制开/关传感器编号 |
传感器报告是否在网关中显示，备注中说明传感器类型。 |
网关指南 |
合规性
您可以在 Z-Wave 网关相关指南中找到有用的指导Shelly 知识库.
