注意：产品线“Shelly Qubino Wave”现将称为“Shelly Wave”。此名称更改不会影响任何设备的功能。唯一的修改是在所有未来的文档中使用新名称。
设备识别

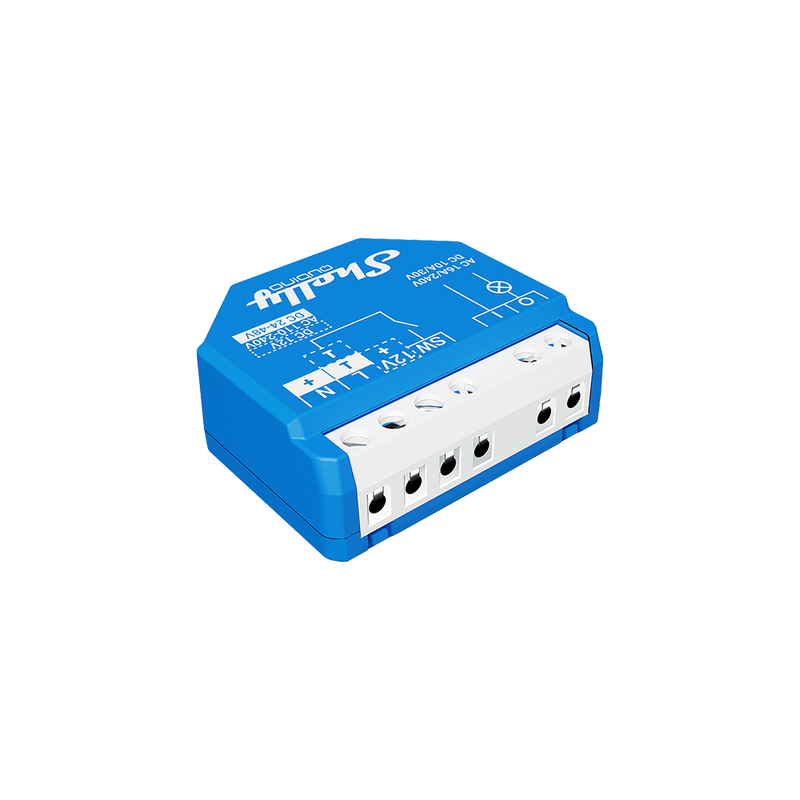

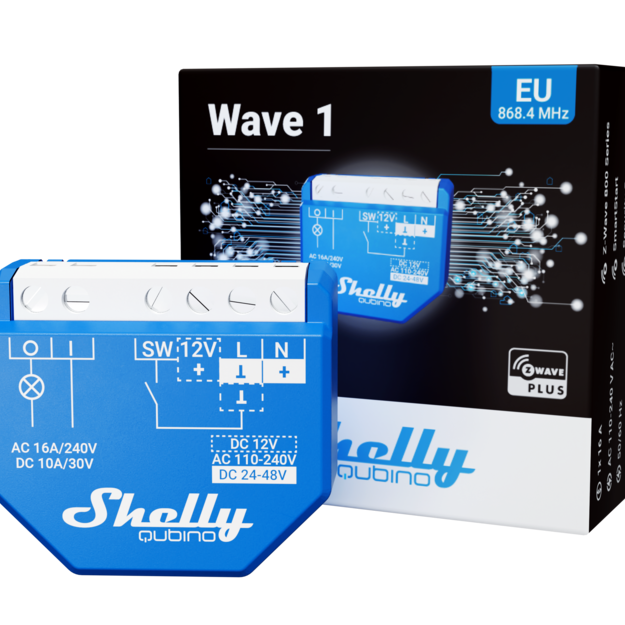

设备：Wave 1（欧盟）
欧盟零件号/订购代码：QNSW-001X16EU
Z-Wave 产品类型 ID: 0x0002
Z-Wave 产品 ID: 0x0083
Z-Wave制造商：Shelly Europe
Z-Wave 制造商 ID: 0x0460
术语
设备 - 本文档中，“设备” 用于指代本指南所涉及的 Shelly Qubino 设备。
网关（GW） - Z-Wave™ 网关，也称为 Z-Wave™ 控制器、Z-Wave™ 主控制器、Z-Wave™ 主要控制器或 Z-Wave™ 中枢等，是作为 Z-Wave™ 智能家居网络中央枢纽的设备。术语“网关” 在本文档中使用。
S按钮 - Z-Wave™ 服务按钮位于 Z-Wave™ 设备上，用于多种功能，如添加（包含）、移除（排除）以及将设备重置为出厂默认设置。术语 "S按钮”在本文档中使用。
简短描述
该设备可控制一台电器的开/关功能，例如灯泡、吊扇、红外加热器、电锁、车库门、灌溉系统等。输出触点为无源（干接点），因此可连接不同电源负载（最大至16 A）。设备兼容按钮和开关（默认）。
连接到输入端子SW（SW1）的开关/按钮
如果SW（SW1）配置为开关（默认），每次切换开关都会将输出O（O1）状态切换为相反状态——开、关、开，依此类推。如果SW（SW1）在设备设置中配置为按钮，则每次按下按钮都会将输出O（O1）状态切换为相反状态——开、关、开，依此类推。
连接到输入端子SW（SW1）的开关
如果SW（SW1）配置为开关（默认)），每次切换开关都会将输出O（O1）状态切换为相反状态——开、关、开，依此类推。
切换开关位置一次： 切换输出 O (O1) 状态为相反状态，并向关联组 2 和 3 中的关联设备发送命令（详见 Z-Wave 关联章节）。
连接到输入端子SW（SW1）的开关记忆
如果SW（SW1）配置为开关记忆，则：
切换为闭合开关记忆触点： 将输出状态 O (O1) 切换为开启状态，并向关联组 2 和 3 中的关联设备发送命令（详见 Z-Wave 关联章节）
切换为断开开关记忆触点：将输出状态 O (O1) 切换为关闭状态，并向关联组 2 和 3 中的关联设备发送命令（详见 Z-Wave 关联章节）
连接到输入端子SW（SW1）的按钮
如果SW（SW1）在设备设置中配置为按钮，则每次按下按钮都会将输出状态O（O1）切换为相反状态——开、关、开，依此类推。
单击：切换输出状态 O (O1) 为相反状态，并向关联组 2 和 3 中的关联设备发送命令（详见 Z-Wave 关联章节）
双击：如果第一次和第二次按下之间的延迟小于 500 毫秒，则被视为双击。向关联组 2 和 3 中的关联设备（调光器、百叶窗等）发送命令（详见 Z-Wave 关联章节）
按住：向关联组 3 中的关联设备发送命令（详见 Z-Wave 关联章节）
释放：向关联组 3 中的关联设备发送命令（详见 Z-Wave 关联章节）
主要应用
住宅
多户住宅（公寓、共管公寓、酒店等）
轻型商业（小型办公楼、小型零售/餐厅/加油站等）
政府/市政
大学学院
集成
Shelly Qubino Wave 设备基于 全球领先的智能家居技术 – Z-Wave®。
这意味着 Shelly Qubino Wave 可与所有 认证 支持 Z-Wave 通信协议的网关。
为了确保Shelly Qubino Wave产品的功能能够在您的网关上得到支持，我们会定期对我们的设备与不同Z-Wave网关进行兼容性测试。
简化内部电路图
设备电气接口
输入
1个螺丝端子上的开关/按钮输入
1个螺丝端子上的无源触点继电器输入
3个螺丝端子上的电源输入：N（+）、L（Ʇ）和12V
输出
1个螺丝端子上的无源触点继电器输出
连接性
Z-Wave - 非安全、S0 安全、S2 未认证安全、S2 认证安全
安全特性
过热保护
关闭自身继电器
向网关发送通知报告（检测到过热）
LED灯按上述规定反应（检查过热检测的闪烁模式）
以下任一操作将重置此报警：断电重启、短按S按钮、按下连接到任何SW（SW、SW1、SW2等）端子的任意开关按钮。
注意：过热保护始终处于激活状态，无法禁用。
以上附加描述见章节过热检测通知.
支持的负载类型
电阻性（白炽灯、加热设备）
电容性（电容组、电子设备、电机启动电容）
带RC吸收器的感性负载（LED灯驱动器、变压器、风扇、冰箱、空调）
电阻性（白炽灯、加热设备）
电容性（电容组、电子设备、电机启动电容）
带RC吸收器的感性负载（LED灯驱动器、变压器、风扇、冰箱、空调）
用户界面
S按钮及操作模式
设置模式：
用于启动所需程序，例如：添加（包含（*长距离设备不可用））、移除（排除）、恢复出厂设置等。操作时间有限。完成设置模式中的程序后，设备自动切换到正常模式。
-
进入设置模式：
长按设备上的S键，直到LED变为常亮蓝色。
快速按下S按钮可无限循环切换菜单。
菜单LED状态有10秒超时，之后会重新进入正常模式。
S按钮功能
手动将设备添加到 Z-Wave 网络（*不支持长距离包含）
手动将设备从 Z-Wave 网络中移除
恢复出厂设置设备
LED指示
正常模式
已移除/排除
LED将会闪烁蓝色 在模式1中，断电后和按下S按钮后各持续10分钟。
已添加/包含
LED将会闪烁绿色 在模式1中，断电后和按下S按钮后各持续10分钟。
设置进行中
恢复出厂设置并重启
恢复出厂设置期间，LED将变为常亮绿色 持续约1秒，然后蓝色 和 红色LED将以0.1秒亮、0.1秒灭的方式闪烁，持续约2秒。
添加/移除
添加或移除期间，LED将会闪烁蓝色 在模式2中。
Firmware 空中升级
OTA升级期间，LED将会闪烁蓝色 和 红色 在模式2中。
检查电源 230 V AC 频率或 24 V DC 电压
检测电源时，LED将会闪烁蓝色 和 红色 在模式5中。
带S按钮的设置模式
选择添加/移除菜单
菜单被选中时，LED将会常亮蓝色，最长10秒。
添加/移除菜单 - 按住S按钮 - 选择添加/移除过程
菜单执行时，LED将会闪烁蓝色 在模式3中。
选择恢复出厂设置菜单
菜单被选中时，LED将会常亮红色，最长10秒。
恢复出厂设置 - 按住S按钮 - 选择恢复出厂设置过程
菜单执行时，LED将会闪烁红色 在模式3中。
报警模式
检测到过热
LED将会闪烁红色 在模式4中 - 0.2秒开 0.2秒关 0.2秒开 0.2秒关 2秒关，循环此序列
LED闪烁模式
规格
电源 |
110-240 V AC / 24-48 V DC / |
功耗 |
< 0.3 W |
最大切换电压AC |
240 V |
最大切换电流AC |
16 A |
最大切换电压DC |
30 V |
最大切换电流DC |
10 A |
过热保护 |
是 |
距离 |
室内最多40米（131英尺）（取决于本地条件） |
Z-Wave® 中继器 |
是 |
CPU |
Z-Wave® S800 |
Z-Wave® 频段 |
868.4 MHz |

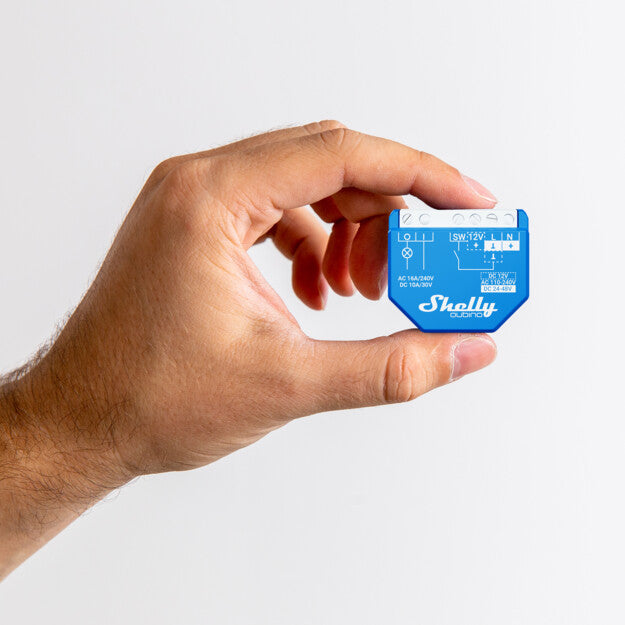

最大射频 |
37x42x16 ±0.5 毫米 / 1.46x1.65x0.63 ±0.02 英寸 |
尺寸（高 x W x 深） |
重量 |
26 克 / 0.92 盎司 |

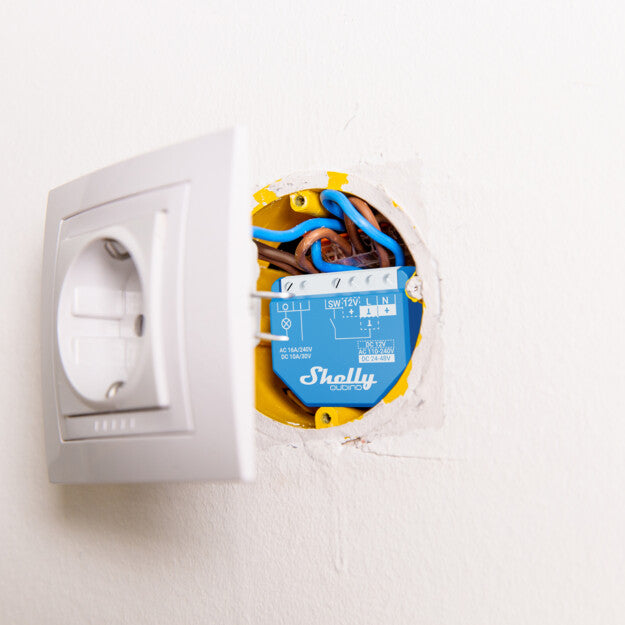

安装 |
墙面控制台 |
螺丝端子最大扭矩 |
0.4 Nm / 3.5 lbin |
导线截面积 |
0.5 至 1.5 平方毫米 / 20 至 16 AWG |
导线剥皮长度 |
5 至 6 毫米 / 0.20 至 0.24 英寸 |
外壳材料 |
塑料 |
颜色 |
蓝色 |
环境温度 |
-20°C 至 40°C / -5°F 至 105°F |
湿度 |
30% 至 70% 相对湿度 |
最大海拔 |
2000 米 / 6562 英尺 |
基本接线图 |
24 - 48 VDC 电源
 AC电源 |
 12 VDC 电源 |

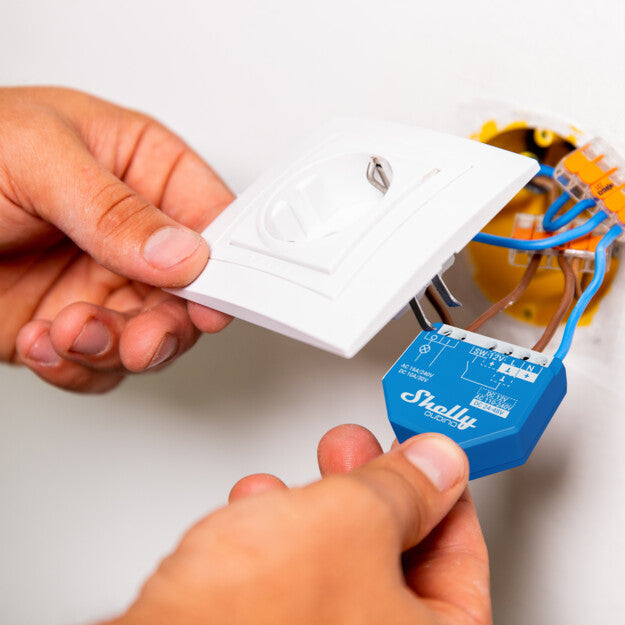

 安装视频指南 |
端子
电缆 |
N |
||
|---|---|---|---|
中性端子 |
N |
中性线 |
L |
L |
带电端子（110–240 V AC） |
火线（110 - 240 VAC） |
SW |
开关/按钮输入端子（控制O） |
12 / 24 - 48 VDC 正极线 |
+ |
I |
负载电路输入端子 |
GND |
12 / 24 - 48 VDC 地线 |
O |
负载电路输出端子 |
12V+ |
||
24 - 48 VDC 正极端子 |
12 V DC 正极端子 |
|
|
+ |
Ʇ |
|
|
12 / 24 - 48 VDC 地线端子 |
点击查看如何添加、移除和重置设备 |
关于 Z-Wave®
将设备添加到 Z-Wave® 网络（包含）
®如果设备成功添加到/移除自 Z-Wave 网络，所有设备输出（O、O1、O2 等，取决于设备类型）将以 1 秒开/1 秒关/1 秒开/1 秒关的方式切换负载。 网络。注意！
® 在使用 Security 2 (S2) 添加（包含）时，会弹出对话框，要求输入写在 Z-Wave® 设备侧面 DSK 标签上的 PIN 码（5 位下划线数字），以及 Z-Wave 包装内含DSK标签。重要：PIN码不得丢失。
SmartStart添加（包含）
使用网关应用扫描设备标签上的二维码，将安全2（S2）设备专用密钥（DSK）添加到网关的配置列表中。
支持 SmartStart 的产品可通过使用支持 SmartStart 包含的网关扫描设备上的 Z-Wave® 二维码，自动添加到 Z-Wave® 网络。无需其他操作，SmartStart 设备将在通电并靠近网络后 10 分钟内自动添加。
将设备连接到电源。
使用S按钮添加（包含）
检查蓝色LED在模式1下是否闪烁。如果是，设备尚未加入Z-Wave®网络。
连接设备到电源后，添加过程将在几秒钟内自动启动，设备将自动添加到 Z-Wave® 网络。
添加过程中，蓝色LED将在模式2下闪烁。
如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。
将设备连接到电源。
启用网关上的添加/移除模式。
检查蓝色LED在模式1下是否闪烁。如果是，设备尚未加入Z-Wave®网络。
注意！
要进入设置模式，请快速长按设备上的S键，直到LED变为常亮蓝色。
快速松开后再次长按（>2秒）设备上的S键，直到蓝色LED在模式3下开始闪烁。松开S键将进入学习模式。
添加过程中，蓝色LED将在模式2下闪烁。
如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。
在设置模式下，设备有10秒超时，之后自动返回正常模式。 使用开关/按钮添加（包含）
将设备连接到电源。
启用网关上的添加/移除模式。
检查蓝色LED在模式1下是否闪烁。如果是，设备尚未加入Z-Wave®网络。
在3秒内切换连接到任一SW端子（SW、SW1、SW2等）的开关/按钮3次（此操作将设备置于学习模式*）。设备必须接收到3次开/关信号，即按下瞬时开关3次，或切换开关3次。
*学习模式 -
添加过程中，蓝色LED将在模式2下闪烁。
如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。
允许设备从网关接收网络信息的状态。注意！
将设备从 Z-Wave® 网络中移除（排除）
设备将从您的Z-wave ® 网络中移除，但任何自定义配置参数不会被清除。注意！
®如果设备成功添加到/移除自 Z-Wave 网络，所有设备输出（O、O1、O2 等，取决于设备类型）将以 1 秒开/1 秒关/1 秒开/1 秒关的方式切换负载。 网络。使用S按钮移除（排除）
将设备连接到电源。
启用网关上的添加/移除模式。
检查绿色LED在模式1下是否闪烁。如果是，设备已加入Z-Wave®网络。
注意！
要进入设置模式，请快速长按设备上的S键，直到LED变为常亮蓝色。
快速松开后再次长按（>2秒）设备上的S键，直到蓝色LED在模式3下开始闪烁。松开S键将进入学习模式。
移除过程中，蓝色LED将在模式2下闪烁。
如果设备已成功从Z-Wave®网络移除，蓝色LED将在模式1下闪烁。
在设置模式下，设备有10秒超时，之后自动返回正常模式。 使用开关/按钮移除（排除）
将设备连接到电源。
启用网关上的添加/移除模式。
检查绿色LED在模式1下是否闪烁。如果是，设备已加入Z-Wave®网络。
在3秒内切换连接到任一SW端子（SW、SW1、SW2等）的开关/按钮3次（此操作将设备置于学习模式）。设备必须接收到3次开/关信号，即按下瞬时开关3次，或切换开关3次。
恢复出厂设置
移除过程中，蓝色LED将在模式2下闪烁。
如果设备已成功从Z-Wave®网络移除，蓝色LED将在模式1下闪烁。
恢复出厂设置概述
使用S按钮恢复出厂设置
恢复出厂设置后，所有自定义参数和已存储的数值（kWh、关联、路由等）都将恢复为默认状态。分配给设备的HOME ID和NODE ID将被删除。仅在网关丢失或无法操作时使用此重置流程。
注意！
使用S按钮随时可以恢复出厂设置。使用开关/按钮恢复出厂设置
要进入设置模式，请快速长按设备上的S键，直到LED变为常亮蓝色。
多次按下S键，直到LED变为常亮红色。
长按（>2秒）设备上的S键，直到红色LED在模式3下开始闪烁。松开S键将开始恢复出厂设置。
恢复出厂设置期间，LED将变为常亮绿色约1秒，然后蓝色和红色LED将在模式3下闪烁约2秒。
如果恢复出厂设置成功，蓝色LED将在模式1下闪烁。
注意！
使用开关/按钮恢复出厂设置仅在设备连接电源后的第一分钟内有效。 将设备连接到电源。
在3秒内切换连接到任一SW端子（SW、SW1、SW2等）的开关/按钮5次。设备必须接收到5次开/关信号，即按下按钮5次，或切换开关5次。
通过网关参数远程恢复出厂设置
恢复出厂设置期间，LED将变为常亮绿色约1秒，然后蓝色和红色LED将在模式3下闪烁约2秒。
如果恢复出厂设置成功，蓝色LED将在模式1下闪烁。
可通过参数编号120的设置远程执行恢复出厂设置
®
Z-Wave 安全和设备专用密钥（DSK）点击查看安全和DSK相关信息
该设备支持最新的 Security 2 (S2) 功能。S2 由强大的 AES 128 加密协议处理，这意味着 S2 让 Z-Wave® 成为最安全的物联网（IoT）安全平台。要充分利用产品及其 Security 2 功能，必须使用支持 Security 2 的 Z-Wave® 网关。
· 用于包含的带外DSK
· 可被大多数实现使用
设备还支持安全2认证、非认证和非安全包含。
注意
密钥的前五位数字被高亮或下划线标记，帮助用户识别DSK文本中的PIN码部分。DSK还通过二维码表示，如图所示。! 当将设备添加到支持 Security 2 (S2) 的 Z-Wave® 网络时，需要输入 Z-Wave® 设备专用密钥（DSK）的 PIN 码。唯一的 DSK 码印在设备侧面的 DSK 标签上，包装内也有一份副本，请勿丢失。请勿从产品上移除 DSK 标签。作为备份措施，请使用包装内的标签。
DSK标签和二维码（示例）
DSK可用于带外（OOB）认证。
请求加入S2访问控制类或S2认证类的加入节点，在通过射频传输其公钥前，会将公钥的第1..2字节设置为零（0x00）以进行混淆。
包含网关可使用二维码扫描设备读取加入设备的完整DSK，并与通过射频接收的混淆公钥匹配。
®
Z-Wave 参数参数编号1 - SW（SW1）开关类型
Z-Wave 命令类ASSOCIATION_V2 [S0, S2]*
Z-Wave 通知命令类注释
Z-Wave 关联每组最大关联设备数为9。此值固定，无法配置。
Z-Wave 重要免责声明故障排除
Z-Wave® 无线通信可能并非始终 100% 可靠。此设备不应在生命和/或贵重物品完全依赖其功能的场合使用。如果网关无法识别设备或显示不正确，您可能需要手动更改设备类型，并确保网关支持 Z-Wave Plus® 多级设备。
如需故障排除，请访问我们的支持门户：
支持兼容性
Wave 1
功能 - 报告 |
网关 | ||
开/关 |
SW开/关 |
备注 |
Homey |
Home Assistant |
|
|
|
Fibaro HC 3 / Z-Wave 引擎 3 |
|
|
|
Homee Cube 第7代 |
|
|
|
Homee Cube 第5代 |
|
|
|
Vera Ezlo |
|
|
|
SmartThings |
|
|
|
Cozify |
|
|
|
备注 |
|
|
|
Hubitat |
|
|
|
图例 |
|||
符号 | ||||
状态 |
工作/可能 | |||
|
❌ | |||
不工作/不可能 |
P | |||
部分 |
N/T | |||
未测试 |
TBD | |||
待完成 |
功能 | |||
含义/测试情况 |
开/关 |
|---|---|
设备是否响应应用UI的开/关命令 |
SW开/关 |
设备是否通过SW输入报告开/关变化 |
调光 |
设备是否响应应用UI的调光命令 |
SW调光 |
设备是否通过SW输入报告调光状态变化 |
瓦特 |
是否报告瓦特数（主动报告） |
上/下 |
kWh |
如果报告了kWh（非请求性） |
设备是否响应应用UI的上/下命令 |
SW上/下 |
设备是否通过SW输入报告上/下变化 |
百叶窗 |
百叶窗是否响应应用UI命令 |
SW百叶窗 |
百叶窗是否通过SW报告变化 |
D控制 |
分离模式 |
设备是否报告场景命令（单击、双击等）D二进制 |
分离模式 |
设备是否通过SW输入报告二进制开/关传感器编号 |
传感器报告是否在网关中可视，备注中注明传感器类型。 |
网关指南 |
合规性
您可以在 Z-Wave 网关中找到有用的指南Shelly 知识库.
