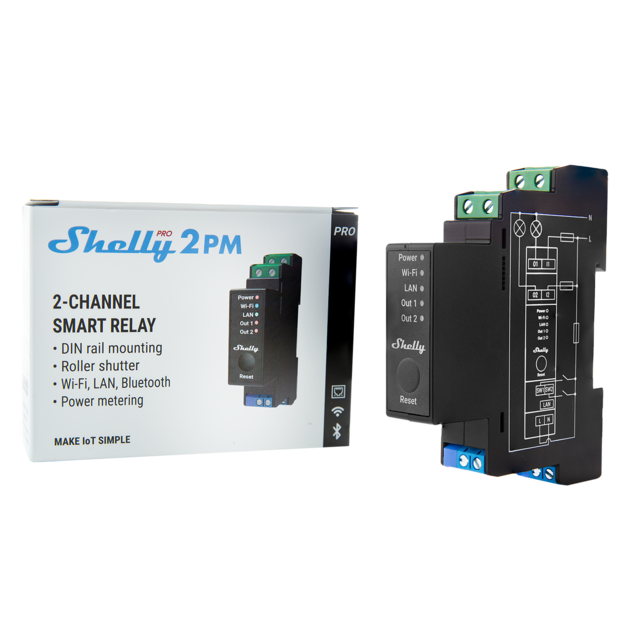

Shelly Pro 2PM

Shelly Pro 2PM v.1 是 Shelly Pro 2PM 的一个改进版本 (SPSW-002PE16EU)

Shelly Pro 2PM v.0 已淘汰并停止销售。
下载 Shelly Pro 2PM 多语言印刷版用户手册.

与 Shelly Pro 2PM v.0 的区别已通过标记显示≠ 以下文本中的符号。

主要变化：

电源：不再提供12 VDC选项。
连接器：3端子连接器被2端子连接器取代。
PCB：继电器2层PCB被4层PCB取代，以提升热性能。
LAN：改进了高压电气间距。
塑料外壳：改善了介电性能。

设备识别 (≠)

设备名称：Shelly Pro 2PM v.1
设备型号：SPSW-202PE16EU
设备SSID：ShellyPro2PM-XXXXXX

简短描述

Shelly Pro 2PM 是一款可安装在导轨上的双通道智能开关，具备电量测量功能。并增强了所有第二代固件灵活性和LAN连接性为专业集成商提供了更多终端客户解决方案的选择。它可以在本地Wi-Fi网络中独立运行，也可以通过云家庭自动化服务进行操作。

Shelly Pro 2PM 可以在用户有互联网连接的任何地方远程访问、控制和监控，只要该设备连接到Wi-Fi路由器和互联网。

Shelly Pro 2PM 内置网页界面，可用于监控和控制设备，以及调整其设置。

主要应用

住宅
多户住宅（公寓、共管公寓、酒店等）
轻型商业（小型办公楼、小型零售/餐厅/加油站等）
政府/市政
大学/学院

集成

谷歌
Alexa
Samsung SmartThings

简化内部原理图 (≠)

设备电气接口

输入

2个螺丝端子开关/按钮输入：SW1 和 SW2
2个螺丝端子电源输入：1个 N 和 1个 L
2个继电器输入：I1，I2

输出

2个继电器输出：O1，O2

以太网端口

1个RJ45连接器

⚠注意！仅在设备断电时插拔LAN线缆！LAN线缆连接器用户插拔时接触的部分不得为金属。

附加接口

Shelly专有串行接口

⚠注意！ 设备通电时附加接口有高压！

连接性

Wi-Fi
以太网
Bluetooth

安全特性

过热保护
过压保护
过流保护
过功率保护

支持的负载类型

电阻性（白炽灯、加热设备）
电容性（电容器组、电子设备、电机启动电容）
带RC吸收器的感性负载（LED灯驱动器、变压器、风扇、冰箱、空调）

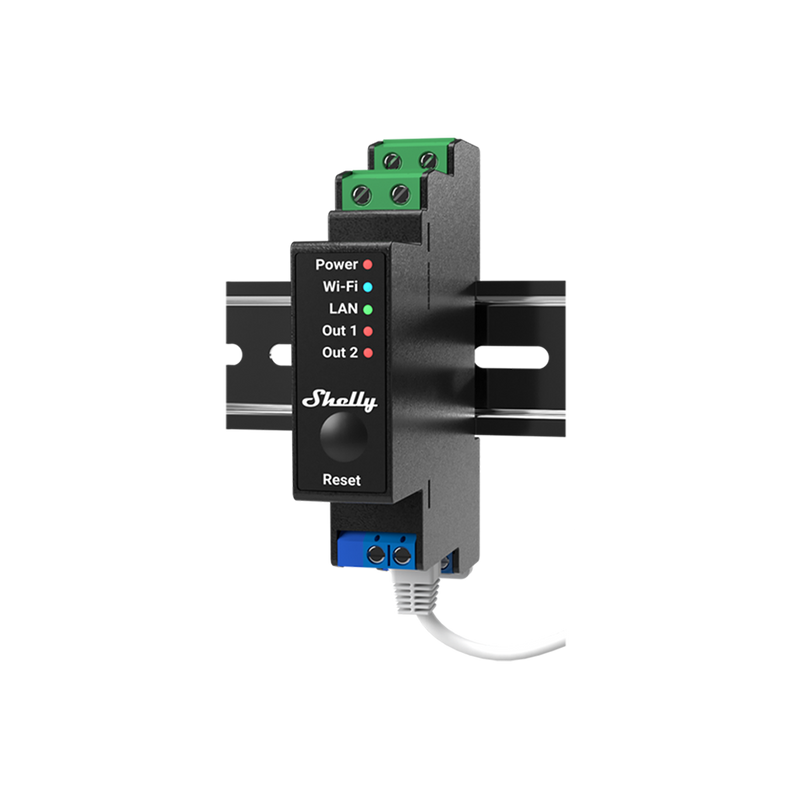

用户界面

输入

一个触感圆顶按钮
- 按住5秒重启。
- 按住10秒恢复出厂设置。

输出

LED指示
- 电源（红色）：连接电源时红色指示灯亮。
- Wi-Fi（视情况而定）：
  - AP模式时蓝色指示灯亮。
  - 如果处于STA模式且未连接到Wi-Fi网络，红色指示灯将亮起。
  - 如果处于STA模式并已连接到Wi-Fi网络，黄色指示灯将亮起。未连接到Shelly Cloud或Shelly Cloud已禁用。
  - 如果处于STA模式并已连接到Wi-Fi网络和Shelly Cloud，绿色指示灯将亮起。
  - OTA更新进行时指示灯红蓝交替闪烁。
- LAN（绿色）：如果已连接LAN，绿色指示灯将亮起。
- 输出1（红色）：输出1继电器闭合时红色指示灯亮。
- 输出2（红色）：输出2继电器闭合时红色指示灯亮。

规格 (≠)

类型	数值
物理

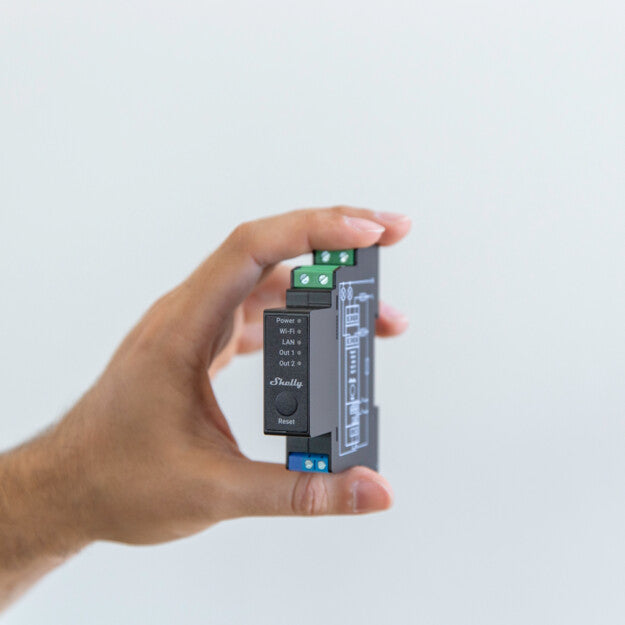

尺寸（高x宽x深）：	94x19x69 ±0.5 毫米 / 3.70x0.75x2.71 ±0.02 英寸
重量：

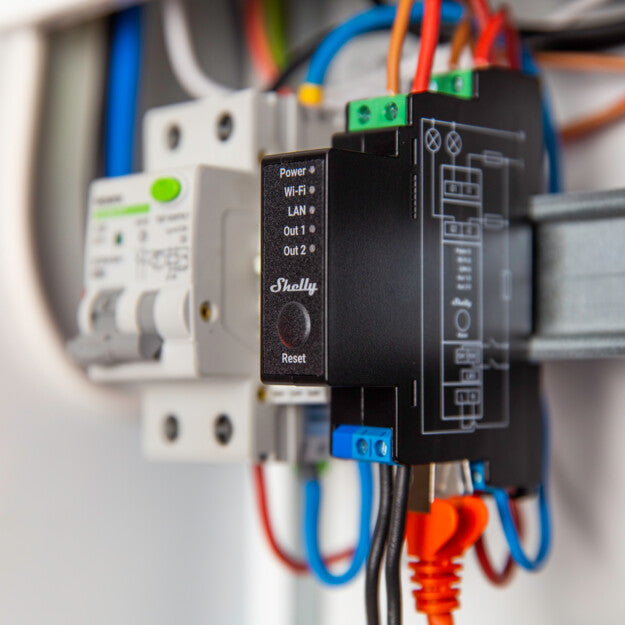

安装方式：	导轨安装
螺丝端子最大扭矩：	0.4 Nm / 3.54 lbin
导线截面积：	0.5 至 2.5 平方毫米 / 20 至 14 AWG（绿色连接器） 0.5 至 1.5 平方毫米 / 20 至 16 AWG（蓝色连接器）
导线剥皮长度：	6 至 7 毫米 / 0.24 至 0.28 英寸（绿色连接器） 5 至 6 毫米 / 0.20 至 0.24 英寸（蓝色连接器）
外壳材质：	塑料
颜色：	黑色
环境
环境温度：	-20 °C 至 40 °C / -5 °F 至 105 °F
湿度	30% 至 70% 相对湿度
最大海拔高度	2000 米 / 6562 英尺
电气
电源电压 AC：	110 - 240 V
电源电压DC：	N/A
功耗：	< 3 W
无需中性线：	否
输出电路额定值
最大切换电压 AC：	240 V
最大切换电压DC：	N/A
最大切换电流 AC：	每通道16 A，总共25 A
最大切换电流DC：	N/A
传感器，仪表
电压表（AC）	是
电流表（AC）	是
内部温度传感器：	是
无线
射频频段：	2400 - 2495 MHz
最大射频功率：	<20 dBm
Wi-Fi协议：	802.11 b/g/n
Wi-Fi范围：	室内最大30米 / 100英尺，室外最大50米 / 160英尺（取决于当地环境）
Bluetooth协议：	4.2
Bluetooth范围：	室内最大10米 / 33英尺，室外最大30米 / 100英尺（取决于当地环境）
MCU
CPU：	ESP32-D0WDQ6
闪存：	8 MB
Firmware 功能
定时任务：	20
Webhooks（URL动作）：	20个，每个Webhook最多5个URL
脚本支持：	是
MQTT：	是
CoAP：	否

基本接线图 (≠)

盖板模式下的开关/按钮配置

a) 分离模式

b) 单按钮模式

c) 单开关模式

d) 单按钮和安全开关模式

e) 单开关和安全开关模式

f) 双按钮模式

g) 双开关模式

图例

端子		导线
I1, I2	负载电路输入端子	L	火线（110-240 V）
O1, O2	负载电路输出端子	N	中性线
SW1，SW2	开关/按钮输入端子
L	火线端子（110-240 V）
N	中性端子
LAN	局域网RJ45连接器
