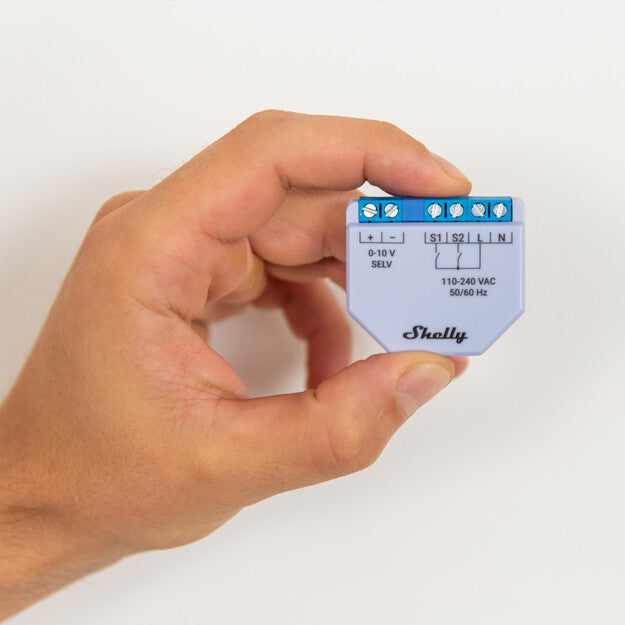

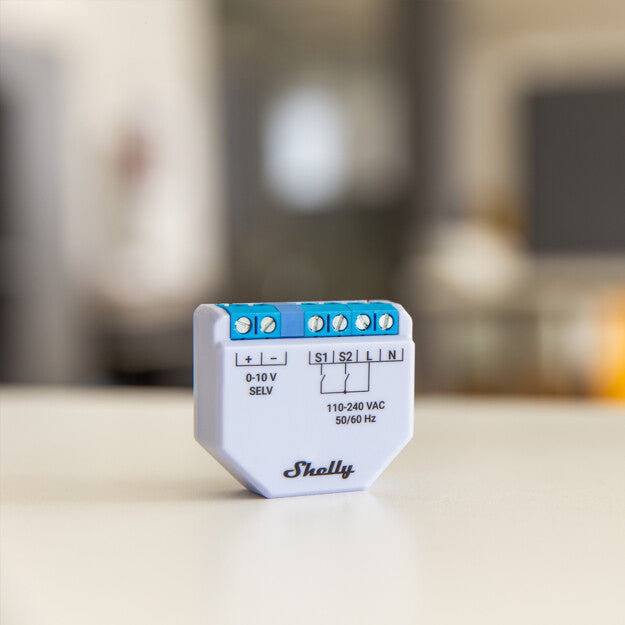

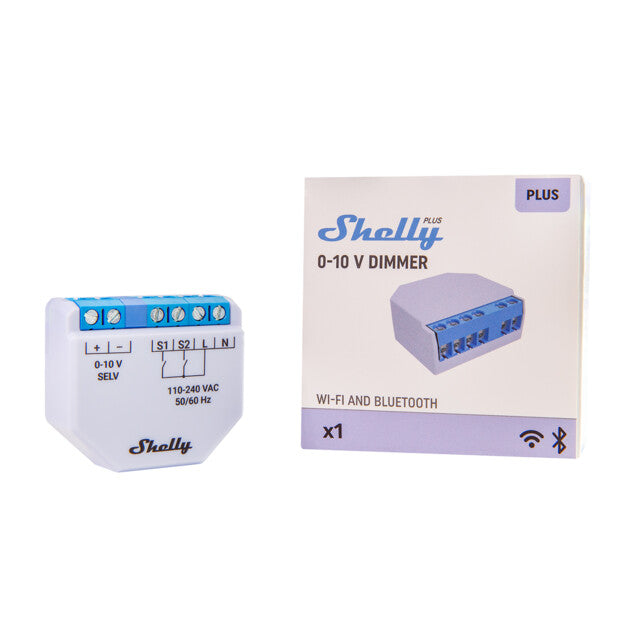

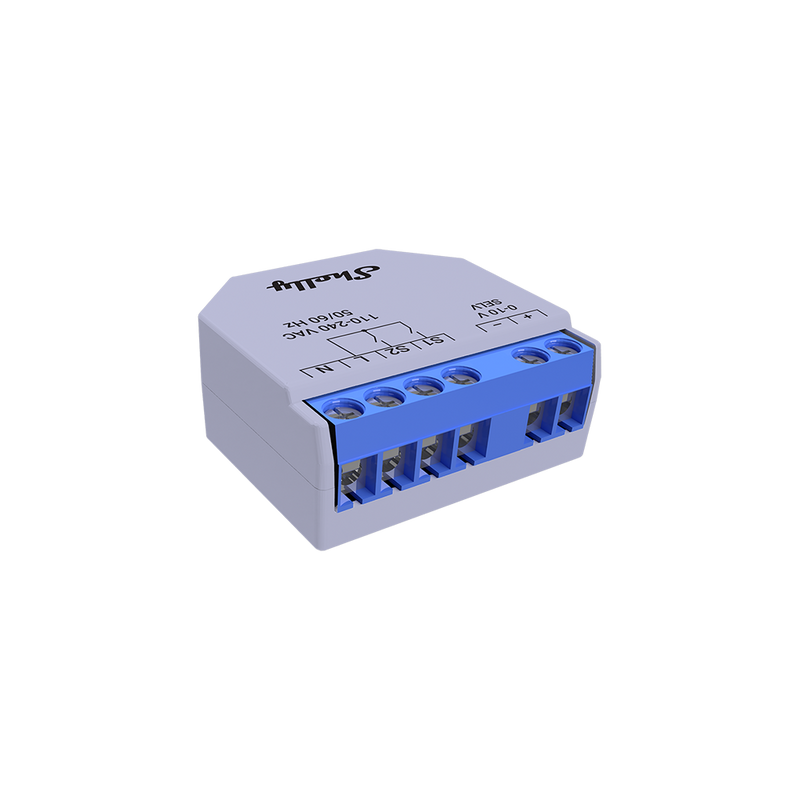

Shelly Plus 0-10V Dimmer

设备识别

设备名称： Shelly Plus 0-10V Dimmer
设备型号： SNDM-00100WW
设备SSID： ShellyPlus010V-XXXXXXXXXXXX
设备 Bluetooth ID：0x1070 / 0x0780 (GAP)

简短描述

Shelly Plus 0-10V Dimmer（本设备）是一款智能0-10V调光控制器，可通过手机、平板电脑、PC或家庭自动化系统远程控制0-10V调光驱动器。它可以在本地Wi-Fi网络中独立工作，也可以通过云端家庭自动化服务进行操作。

只要设备连接到Wi-Fi路由器和互联网，用户在任何有互联网连接的地方都可以远程访问、控制和监控Shelly Plus 0-10V Dimmer。

Shelly Plus 0-10V Dimmer 配备了嵌入式网页界面，可用于监控和控制设备，以及调整其设置。

主要功能

多样的驱动集成： 支持多种驱动器（灯光、电机、阀门等）的0-10V信号控制。
兼容Shelly Plus Add-on：该设备支持通过传感器接口连接到Shelly Plus设备。
开关/按钮输入模式： 允许通过开关或按钮灵活控制输入。
单/双按钮调光控制： 允许使用任何墙壁开关配置实现设备的全部调光功能。
夜间模式： 允许在夜间设置输入灯的特定亮度。
最小/最大亮度： 重新定义调光信号范围，实现更精确的输出亮度控制。
按钮渐变速率： 控制按住按钮时输出亮度变化的速度。
过渡时间： 控制从0到100%调光的时间。
计划任务：
- 基础计划：支持每周计划和例程，包括设置亮度、过渡时间和调光信号翻转值。
- 高级计划：支持全年详细计划和例程，时间调整范围从秒到月，包括设置亮度、过渡时间和调光信号翻转值。
自动开/关定时器： 支持自动开/关定时设置。
本地操作：允许在本地Wi-Fi网络内创建自动化场景，包括设置亮度、过渡时长和调光信号的翻转值。
Webhook： 通过轻量级事件驱动通信支持与其他设备的自动化。
BLE Gateway：促进BLE与支持Wi-Fi的设备之间的通信。
Wi-Fi信号扩展器：转发Wi-Fi信号并扩展其覆盖范围。
脚本： 允许通过脚本创建自动化场景。
兼容性： 高度兼容第三方智能家居系统。
无需集线器：可通过Shelly Smart Control或第三方系统在本地或远程使用。

主要应用

住宅
多户住宅（公寓、共管公寓、酒店等）…
轻型商业（小型办公楼、小型零售/餐厅/加油站等）…
政府/市政
大学/学院
农业

使用案例

支持多种驱动器（灯光、电机、阀门等，取决于驱动器）的0-10V信号控制
控制风扇速度，如果电机或电机变频器有0-10V输入。（网页界面将显示灯光控制界面。）
控制阀门，如果阀门有0-10V输入。（网页界面将显示灯光控制界面。）

集成

支持的Amazon Alexa功能

是

Google智能家居支持的特性

是

三星 SmartThings 支持的功能

是

简化内部电路图

设备电气接口

输入

2个螺丝端子开关/按钮输入：S1 和 S2
2个螺丝端子电源输入：1个 N 和1个 L

输出

2个螺丝端子0-10V输出：+ 和 -

附加接口

Shelly专有串行接口

⚠注意！ 设备通电时附加接口有高压！

连接性

Wi-Fi
Bluetooth

安全功能

过热保护

支持的负载类型

多种驱动器（灯光、电机、阀门等）的0-10V信号控制

用户界面

蓝牙输入

一个（控制）按钮
- 长按5秒以启用设备接入点和Bluetooth连接。
- 按住10秒进行设备出厂重置。

输出

LED（单色）指示
- 启用AP（接入点）且禁用Wi-Fi：
  1秒 开 / 1秒 关
- 已启用Wi-Fi，但未连接到Wi-Fi网络：
  1秒 开 / 3秒 关
- 已连接到Wi-Fi网络：
  持续 开
- 云已启用，但未连接：
  1秒 开 /5秒 关
- 已连接到 Shelly Cloud：
  持续 开
- OTA（空中升级）：
  ½秒 开 / ½秒 关
- 按钮按住5秒：
  ½秒 开 / ½秒 关
- 按钮按住10秒：
  ¼秒 开 / ¼秒 关

以上列表从初始设备状态和最低优先级开始。每个后续状态取消前一个状态。

规格

数量	数值
物理
尺寸（高x宽x深）：	42x37x17 ±0.5 毫米 / 1.65x1.46x0.66 ±0.02 英寸
重量：	17 克 / 0.60 盎司
螺丝端子最大扭矩：	0.4 牛米 / 3.5 磅英寸
导线截面积：	0.5 至 1.5 平方毫米 / 20 至 16 AWG（实心、绞线及端子套管）
导线剥皮长度：	5 至 6 毫米 / 0.20 至 0.24 英寸

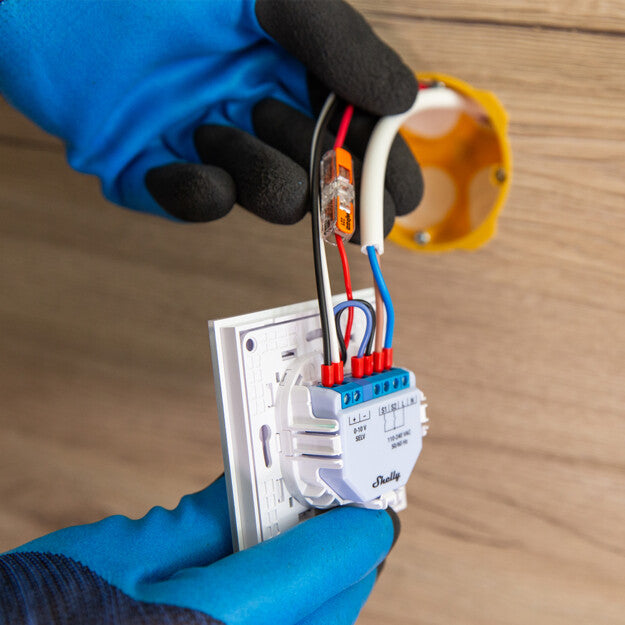

安装方式：	墙内安装
外壳材质：	塑料
外壳颜色：	外壳：2716C，印刷：黑色
环境
环境工作温度：	-20 °C 至 40 °C / -5 °F 至 105 °F
湿度：	30% 至 70% 相对湿度
最大海拔：	2000 米 / 6562 英尺
电气
电源：	110 - 240 VAC ±10%
功耗：	< 1.2 W
中性线是否必需：	否
0-10V电压控制类型：	电流吸收型
输出电路额定值
最大开关电压：	10 VDC
最大开关功率：	0.35 W
最大开关电流：	35 毫安
传感器，计量
内部温度传感器：	是
无线电
Wi-Fi
协议：	802.11 b/g/n
射频频段：	2401 - 2495 兆赫
最大射频功率：	< 20 dBm
范围：	室内最高30米 / 100英尺，室外最高50米 / 160英尺（取决于本地环境）
Bluetooth
协议：	4.2
射频频段：	2400 - 2483.5 兆赫
最大射频功率：	< 4 dBm
范围：	室内最高10米 / 33英尺，室外最高30米 / 100英尺（取决于本地环境）
微控制器单元
CPU：	ESP32-U4WDH
闪存：	4 MB
Firmware 功能
计划任务：	20
Webhook（URL动作）：	20个，每个Webhook最多5个URL
MQTT:	是
脚本：	是

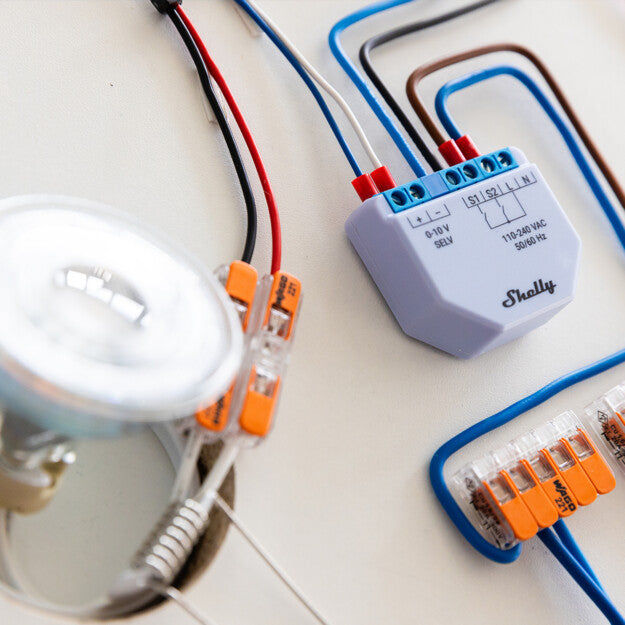

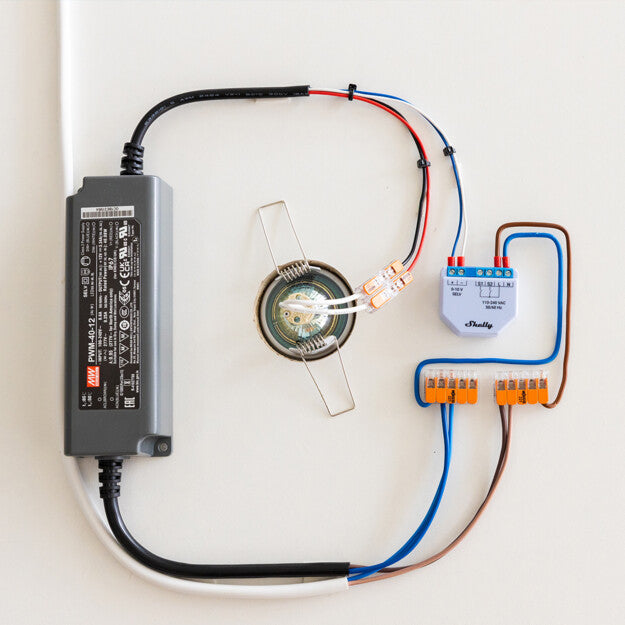

基础接线图

图例

端子		导线
+	0-10 VDC正极端子	L	火线（110-240 V）
-	0-10 VDC负极端子	N	中性线
S1	灯光控制开关/按钮输入端子
S2	灯光控制开关/按钮输入端子
L	火线端子（110-240 V）
N	中性端子
