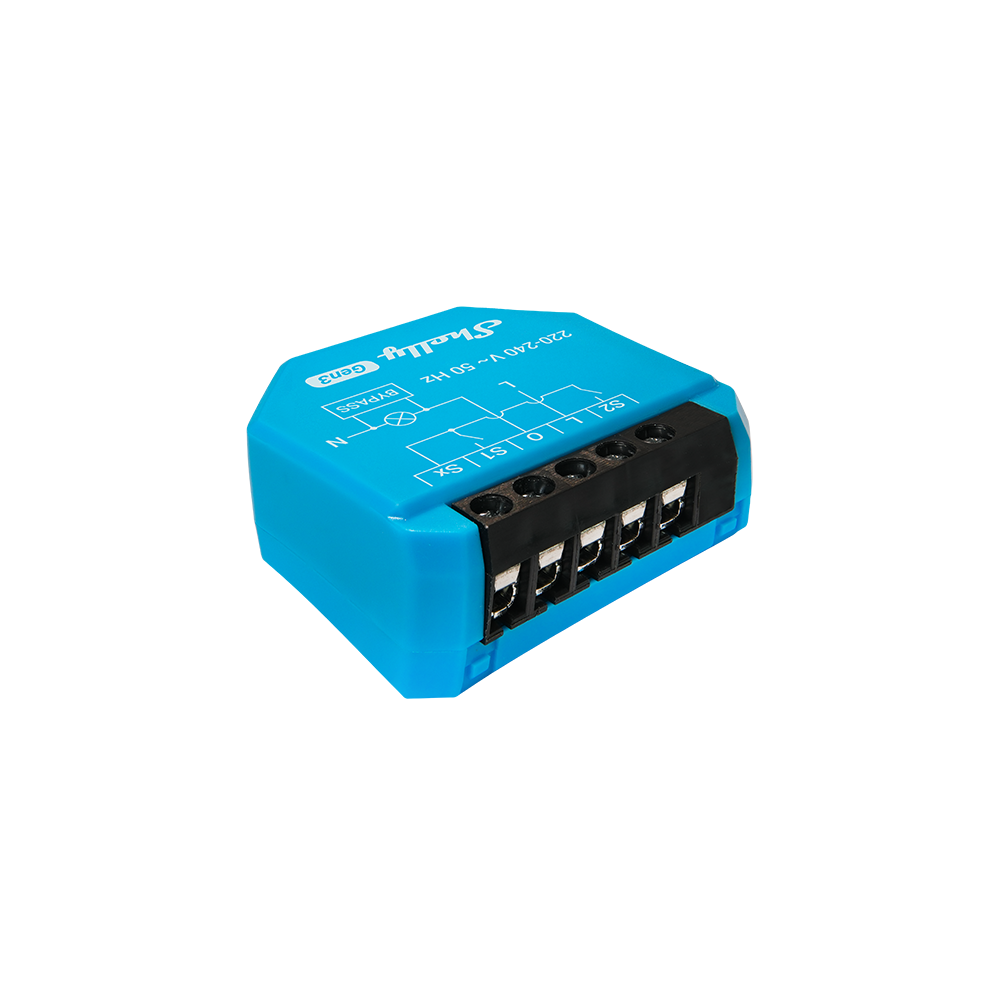

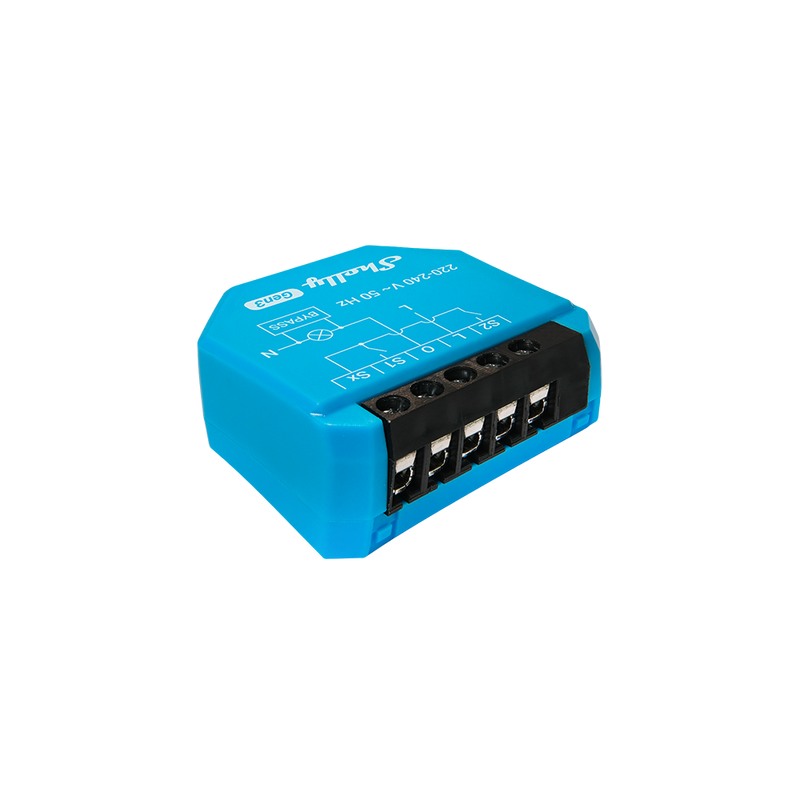

Shelly 1L Gen3

设备识别

设备名称： Shelly 1L Gen3
设备型号： S3SW-0A1X1EUL
设备SSID： Shelly1LG3-XXXXXXXXXXXX
设备 Bluetooth ID：0x1014

简短描述

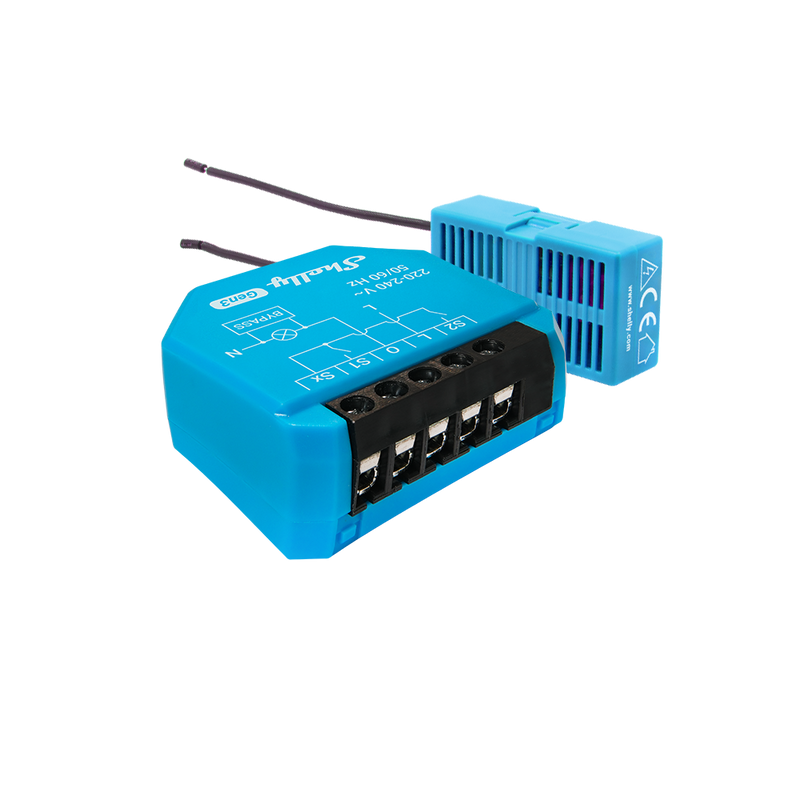

Shelly 1L Gen3（本设备）是一款专为照明控制设计的紧凑型智能开关。该设备的一大亮点是无需零线即可运行。但需要在负载并联连接Shelly Bypass 1L/2L Gen3。您可以通过手机、平板电脑、电脑或家庭自动化系统轻松管理您的照明。

该设备可以在本地Wi-Fi网络中独立运行，也可以集成到云端家庭自动化服务中。只要Shelly 1L Gen3连接到Wi-Fi路由器和互联网，用户就可以随时随地访问、控制和监控它。

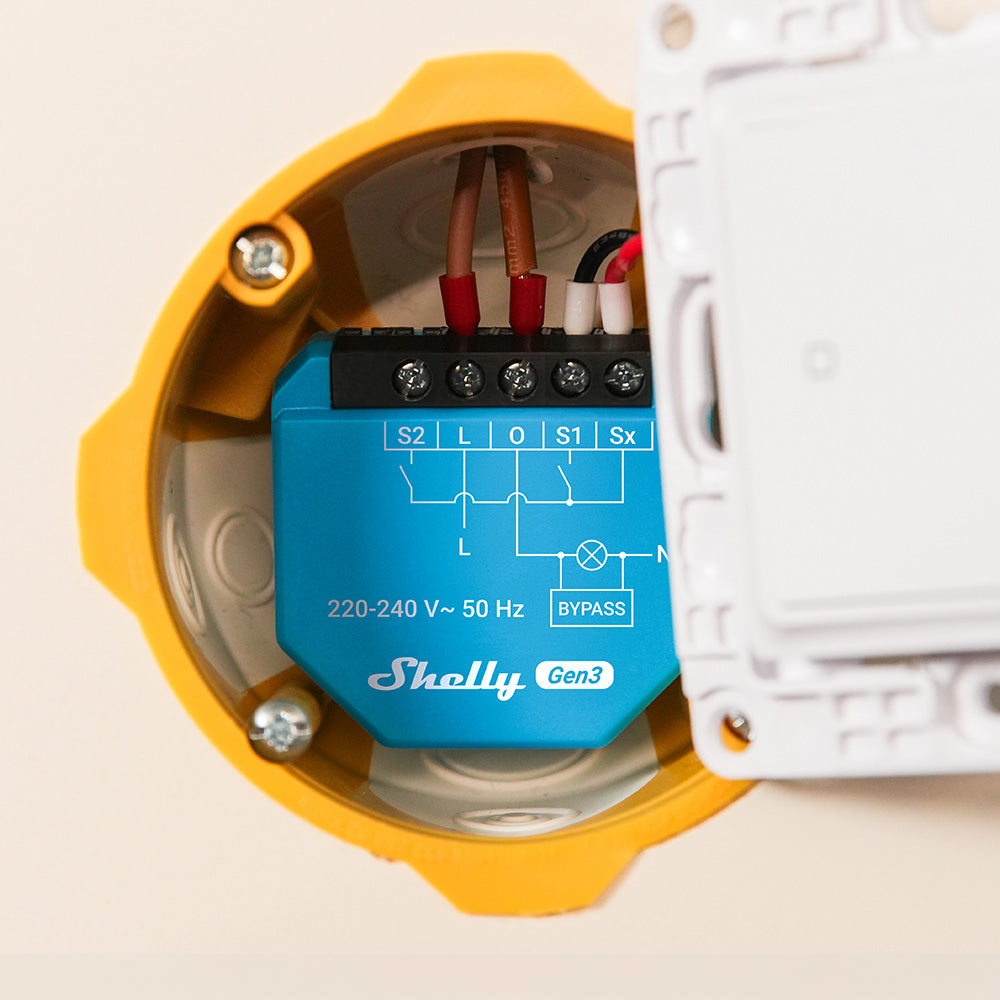

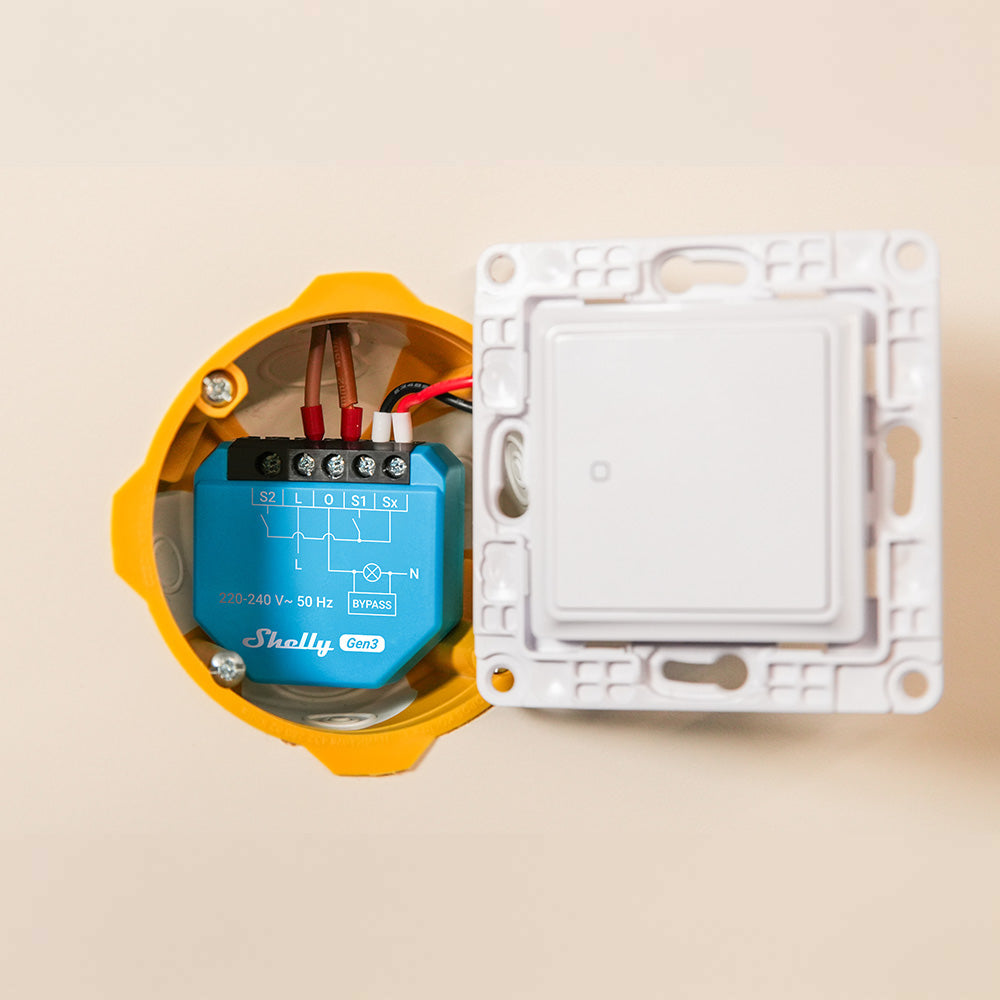

Shelly 1L Gen3 以适应性为设计理念，专为紧凑安装而打造，可轻松嵌入标准电气墙盒，隐蔽地安装在灯开关后方，或其他空间受限的位置。其内置的网页界面为用户带来额外便利，不仅可以监控和控制照明，还能轻松调整设备设置。

此设备已支持Matter功能，可通过固件更新添加该功能。

主要特点

完美适用于改造！ 无需中性线。您只需使用一根火线即可为灯具或其他电器供电和控制，无需将中性线连接到设备。

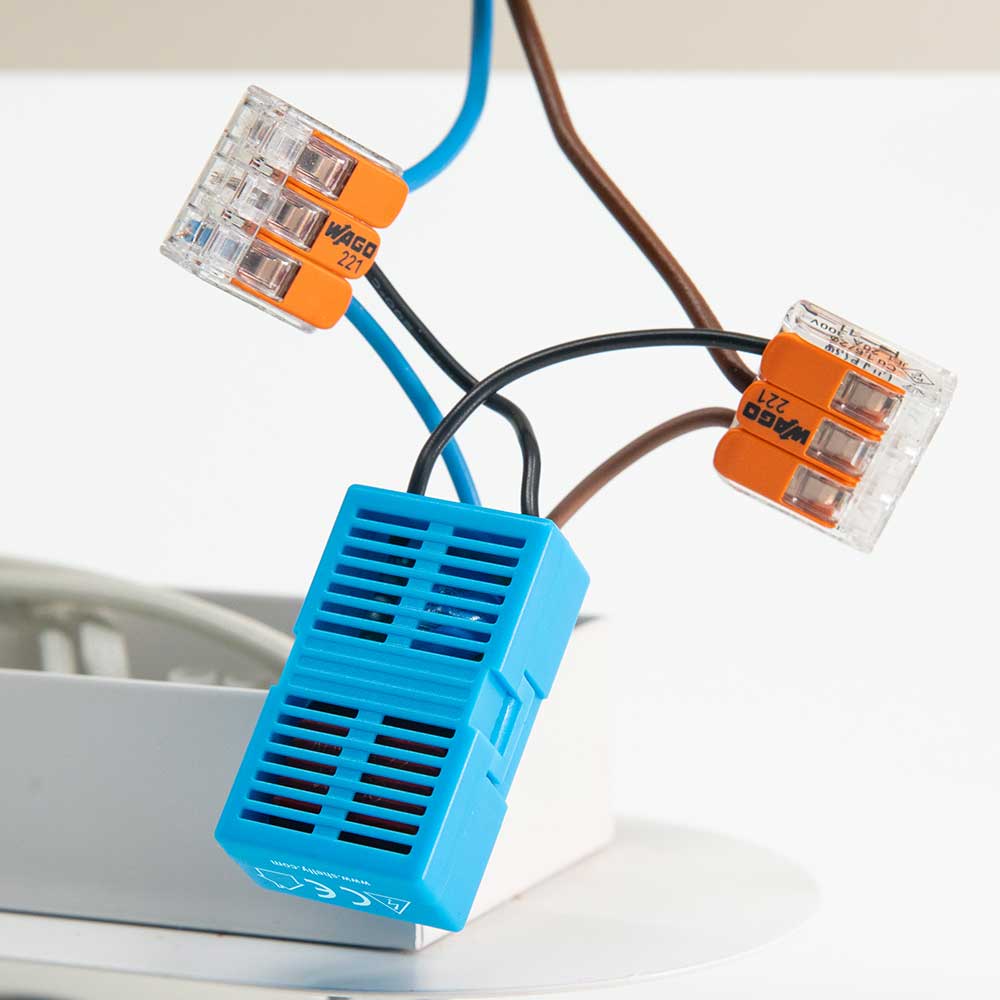

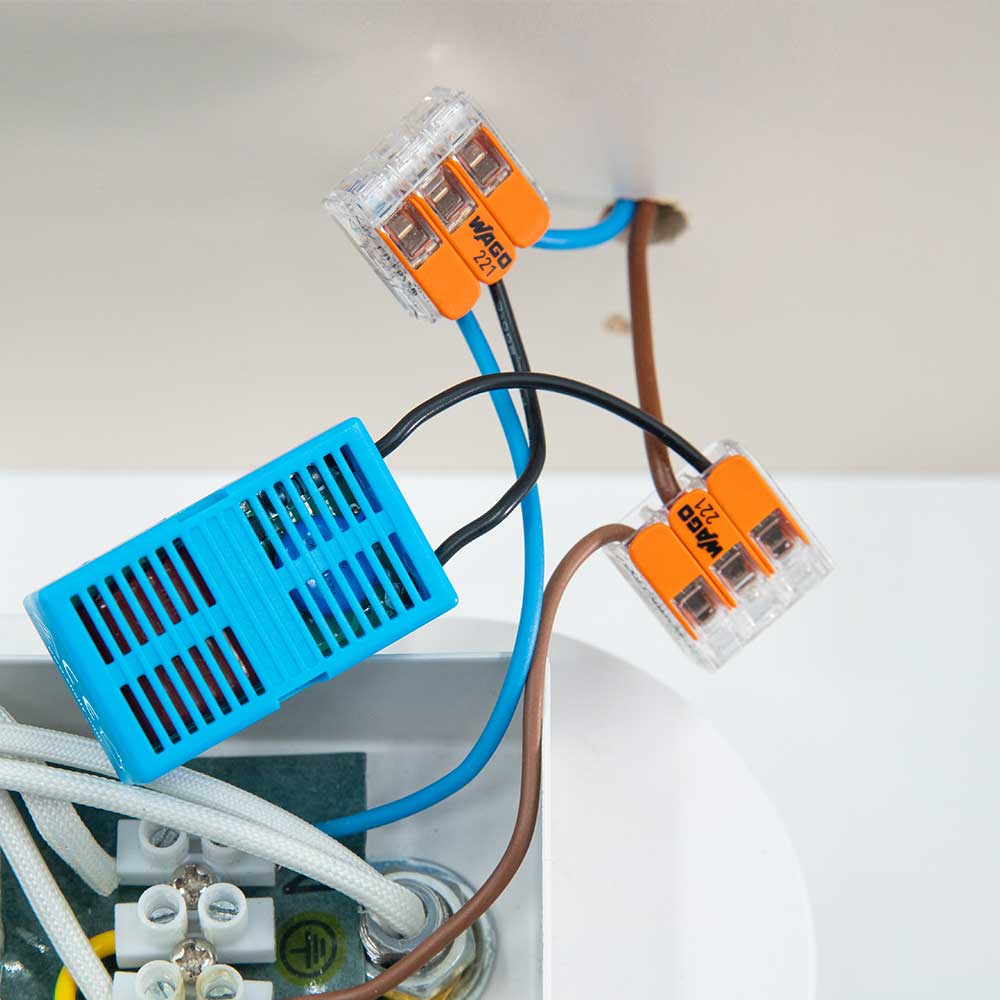

最小灯泡功率。该设备需要在灯旁安装Bypass 1L/2L Gen3，但这样可以控制功率大于5W的灯泡。
Wi-Fi 连接： Shelly 1L Gen3 连接到您的家庭Wi-Fi网络，您可以通过Shelly移动应用或其他智能家居平台远程控制它。
远程控制：您可以通过智能手机或平板电脑上的Shelly应用，在任何有互联网连接的地方远程控制所连接的设备或家电。
语音控制：如果与像Amazon Alexa或Google Assistant这样的语音助手集成，您可以通过语音指令控制该设备。
定时和自动化： Shelly 1L Gen3 支持定时和自动化功能，让您可以为连接的设备设置定时器并创建例行程序。例如，您可以安排灯光在特定时间自动开关。
兼容性：
- 设计并测试以确保兼容多种灯具。
- 设计适用于宽电压范围 - 220-240 VAC
紧凑设计： Shelly 1L Gen3 采用紧凑设计，可安装在电气盒或开关后方，不占用太多空间。
保护：内部温度传感器用于过热保护
本地和远程访问：当您连接到同一个 Wi-Fi 网络时，可以在本地控制您的设备；当您不在家时，也可以远程控制。
OTA更新：Shelly设备经常通过空中（OTA）固件更新来提升功能和安全性。
与智能家居生态系统兼容： Shelly 1L Gen3 可能兼容多种智能家居生态系统和平台，如 MQTT、Home Assistant 等，是打造智能家居的多功能选择。
与旧款Shelly 1L相比的新功能: 所有新 Shelly 设备带来的新功能——脚本支持、HTTPS、MQTTS、入站和出站 Web 套接字。

主要应用

住宅
多户住宅（公寓、共管公寓、酒店等）
轻型商业（小型办公楼、小型零售/餐厅/加油站等）
政府/市政
大学/学院

集成

支持的Amazon Alexa功能

切换控制器

Google智能家居支持的特性

开关

三星 SmartThings 支持的功能

开关

简化内部电路图

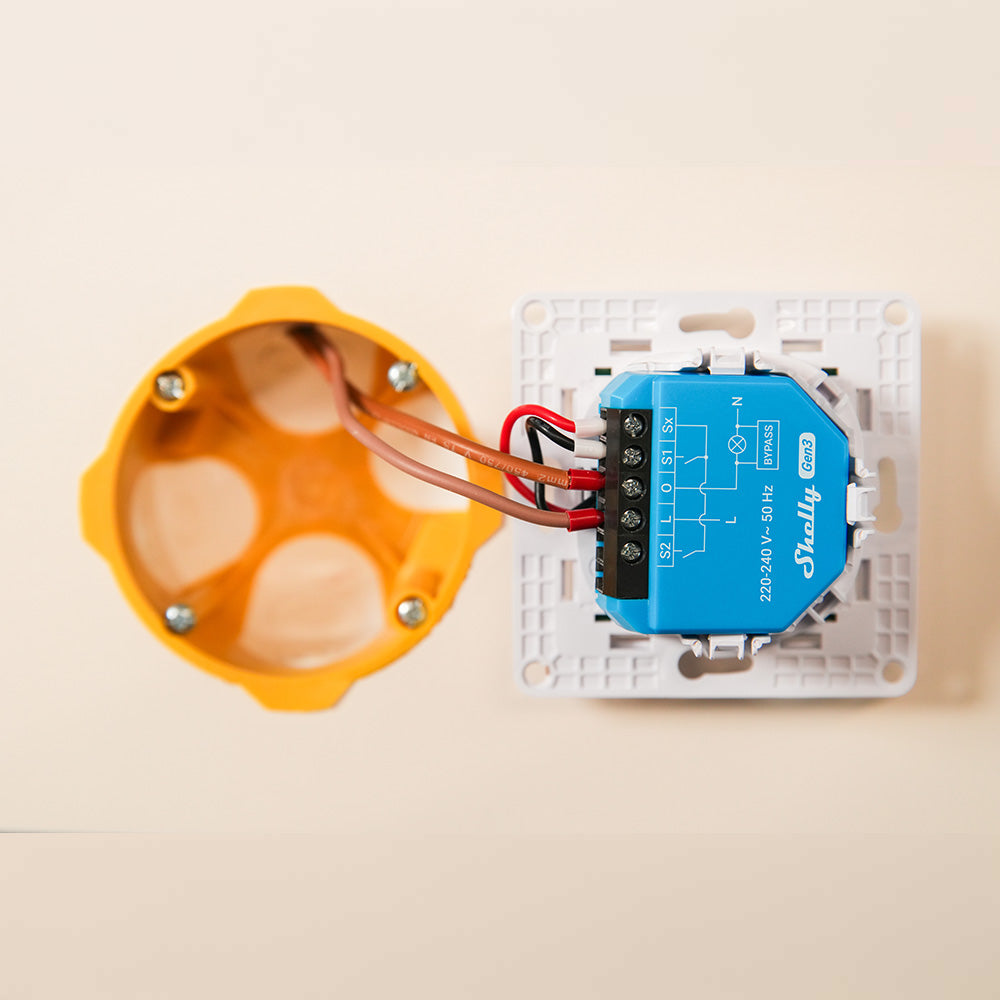

设备电气接口

输入

1个螺丝端子开关/按钮输入：S
1个螺丝端子电源输入：L

输出

1个螺丝端子开关/按钮信号输出：Sx
1个螺丝端子继电器输出：O

连接性

Wi-Fi
Bluetooth

安全功能

过热保护

支持的负载类型

白炽灯*
LED灯*

*不含用于低压灯的降压变压器

用户界面

蓝牙输入

一个（控制）按钮
- 长按5秒以启用设备接入点和Bluetooth连接。
- 按住10秒以恢复设备出厂设置。

输出

LED（单色）指示
- 已启用 AP（接入点）且已禁用 Wi-Fi：
  1秒开 / 1秒关
- 已启用 Wi-Fi，但未连接到 Wi-Fi 网络：
  1秒开 / 3秒关
- 已连接到 Wi-Fi 网络：
  持续开
- 云已启用，但未连接：
  1秒开 /5秒关
- 已连接到Shelly Cloud：
  持续开
- OTA（空中升级）：
  ½秒开 / ½秒关
- 按钮按住5秒：
  ½秒开 / ½秒关
- 按钮按住10秒：
  ¼秒开 / ¼秒关

上述列表从初始设备状态和最低优先级开始。每个后续状态都会取消前一个状态。

规格

数量	数值
物理
尺寸（高x宽x深）：	37x42x16 ±0.5 毫米 / 1.46x1.65x0.63 ±0.02 英寸
重量：	24 克 / 0.85 盎司
螺丝端子最大扭矩：	0.4 牛米 / 3.5 磅英寸
导体截面积：	0.2 至 2.5 平方毫米 / 24 至 14 AWG（实心、绞线和套管端子）
导体剥皮长度：	6 至 7 毫米 / 0.24 至 0.28 英寸
安装方式：	墙内安装
外壳材质：	塑料
外壳颜色：	青色
端子颜色：	黑色
环境
环境工作温度：	-20 °C 至 40 °C / -5 °F 至 105 °F
存储温度：	10°C 至 40 °C
湿度：	30% 至 70% 相对湿度
最大海拔：	2000 米 / 6562 英尺
电气
电源：	220-240 V~ 50Hz（需要 Shelly Bypass）
包含Shelly Bypass	是
功耗：	< 1.2 W
无需中性线：	是（O端负载需要Shelly Bypass）
无中性线且无旁路时的最小负载：	否（O端负载需要Shelly Bypass），适用于所有LED灯。不，白炽灯无需旁路。
外部保护：	10A，脱扣特性B或C， 6 kA 断开容量, 能量限制等级 3
输出电路额定值
最大开关电压：	240 V~ 50 Hz
最大开关功率：	200 W
传感器，计量仪表
内部温度传感器：	是
无线电
Wi-Fi
协议：	802.11 b/g/n
射频频段：	2401 - 2495 兆赫
最大射频功率：	< 20 dBm
范围：	室内最高30米 / 100英尺，室外最高50米 / 160英尺（取决于当地环境）
Bluetooth
协议：	4.2
射频频段：	2400 - 2483.5 兆赫
最大射频功率：	< 4 dBm
范围：	室内最高10米 / 33英尺，室外最高30米 / 100英尺（取决于当地环境）
微控制器单元
CPU：	ESP-Shelly-C38F
时钟频率：	160 兆赫
内存：	512 KB
闪存：	8 MB
Firmware 功能
定时任务：	20
Webhook（URL动作）：	20个，每个Webhook最多5个URL
脚本支持：	是
MQTT：	是
