设备识别

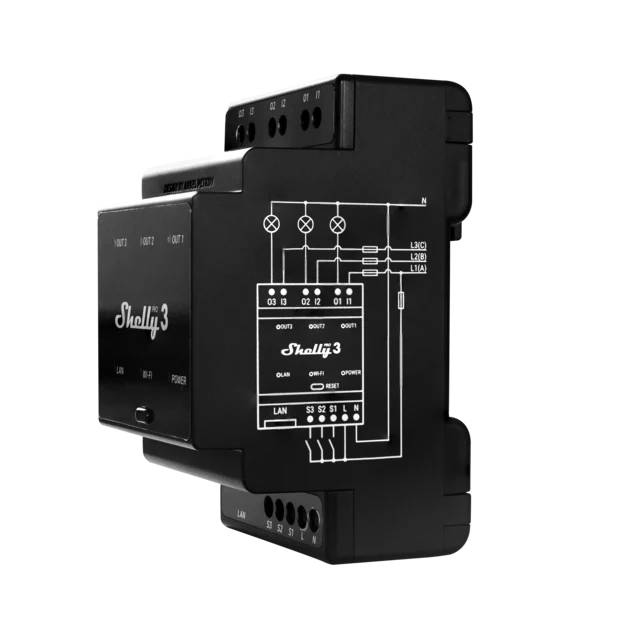

设备名称： Shelly Pro 3
设备型号： SPSW-003XE16EU
设备SSID： ShellyPro3-XXXXXX
简短描述
Shelly Pro 3是一款可安装在DIN导轨上的三通道智能开关，配备无源触点，能够切换3个完全独立的电路，包括三相电路。具备所有增强功能第二代固件灵活性和LAN连接性为专业集成商提供了更多终端客户解决方案的选择。它既可以在本地Wi-Fi网络中独立运行，也可以通过云家庭自动化服务进行操作。
Shelly Pro 3 可以在用户有互联网连接的任何地方远程访问、控制和监控，只要该设备连接到Wi-Fi路由器和互联网。
Shelly Pro 3内置网页界面，可用于监控和控制设备，以及调整其设置。
主要应用
住宅
多户住宅（公寓、共管公寓、酒店等）
轻型商业（小型办公楼、小型零售/餐厅/加油站等）
政府/市政
大学/学院
集成
谷歌
Samsung SmartThings
Alexa
简化内部电路图
设备电气接口
输入
3个开关/按钮输入，接线端子：S1，S2 和 S3
2个电源输入，接线端子：1个 N 和1个 L
3个继电器输入：I1，I2 和 I3
输出
3个继电器输出：O1，O2 和 O3
以太网端口
1个RJ45连接器
⚠注意！仅在设备关闭电源时插拔LAN线缆！LAN线缆连接器用户插拔时接触的部分不得为金属。
连接性
Wi-Fi
以太网
Bluetooth
安全功能
过热保护
支持的负载类型
电阻性（白炽灯、加热设备）
电容性（电容器组、电子设备、电机启动电容）
带RC吸收器的感性负载（LED灯驱动器、变压器、风扇、冰箱、空调）

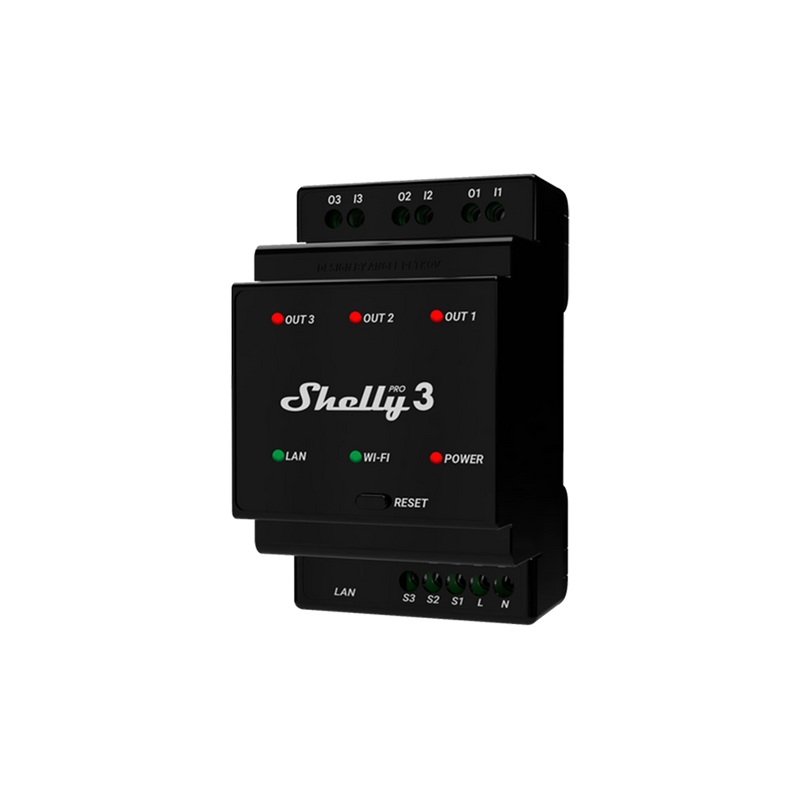

用户界面
输入
-
一个触感圆顶按钮
按住5秒重启。
按住10秒恢复出厂设置。
输出
-
LED指示
电源（红色）：连接电源时红色指示灯亮起。
-
Wi-Fi（视情况而定）：
AP模式下蓝色指示灯亮起。
如果处于STA模式且未连接到Wi-Fi网络，红色指示灯将亮起。
如果处于STA模式并已连接到Wi-Fi网络，黄色指示灯将亮起。未连接到Shelly Cloud或Shelly Cloud已禁用。
如果处于STA模式，并已连接到Wi-Fi网络和Shelly Cloud，绿色指示灯将亮起。
OTA更新进行时指示灯红蓝交替闪烁。
LAN（绿色）：如果已连接LAN，绿色指示灯将亮起。
输出1（红色）：输出1继电器闭合时红色指示灯亮起。
输出2（红色）：输出2继电器闭合时红色指示灯亮起。
输出3（红色）：输出3继电器闭合时红色指示灯亮起。
规格
类型 |
数值 |
|---|---|
物理 | |
尺寸（高x宽x深）： |
96x53x59 ±0.5 毫米 / 3.78x2.01x2.32 ±0.02 英寸 |
重量： |
|
安装方式： |
DIN导轨 |
接线端子最大扭矩： |
0.4 牛米 / 4.43 磅英寸 |
导线截面积： |
0.5 至 2.5 平方毫米 / 20 至 14 AWG |
导线剥皮长度： |
6 至 7 毫米 / 0.24 至 0.28 英寸 |
外壳材质： |
塑料 |
颜色： |
黑色 |
环境 | |
环境温度： |
-20 °C 至 40 °C / -5 °F 至 105 °F |
湿度 |
30% 至 70% 相对湿度 |
最大海拔 |
2000 米 / 6562 英尺 |
电气 | |
电源电压AC： |
110 - 240 V |
电源电压DC： |
不适用 |
功耗： |
< 3 W |
无需中性线： |
否 |
输出电路额定值 | |
最大切换电压AC： |
240 V |
最大切换电压DC： |
30 V |
最大切换电流AC： |
每通道16 A，总计48 A |
最大切换电流DC： |
每通道16 A，总计48 A |
传感器，仪表 | |
内部温度传感器： |
有 |
无线电 | |
射频频段： |
24010-2495 兆赫 |
最大射频功率： |
<20 dBm |
Wi-Fi协议： |
802.11 b/g/n |
Wi-Fi范围： |
室内最大30米 / 100英尺，室外最大50米 / 160英尺 |
Bluetooth协议： |
4.2 |
Bluetooth范围： |
室内最大10米 / 33英尺，室外最大30米 / 100英尺 |
微控制器 | |
CPU： |
ESP32-D0WDQ6 |
闪存： |
8 MB |
Firmware 功能 | |
定时任务： |
20 |
Webhook（URL动作）： |
20个，每个Webhook最多5个URL |
脚本支持： |
是 |
MQTT: |
是 |
CoAP： |
否 |
基本接线图
 电阻性负载 |
 感性负载和RC缓冲器 |
图例
端子 |
导线 | ||
|---|---|---|---|
I1，I2，I3 |
负载电路输入端子 |
L1(A) |
负载回路1火线（110-240 V） |
O1，O2，O3 |
负载电路输出端子 |
L2(B) |
负载回路2火线（110-240 V） |
S1，S2，S3 |
开关/按钮输入端子 |
L3(C) |
负载回路3火线（110-240 V） |
L |
火线端子（110-240 V） |
N |
中性线 |
N |
中性端子 |
||
LAN |
局域网RJ45连接器 |
||
