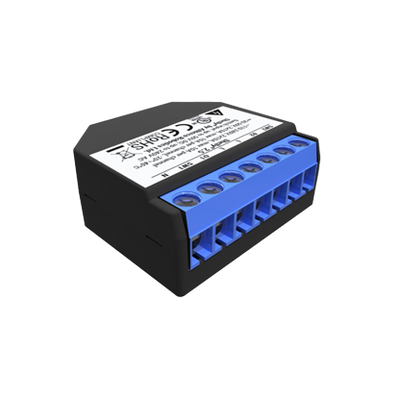

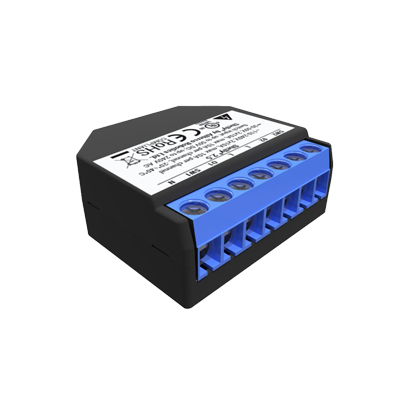

Shelly 2.5
设备识别
设备名称：Shelly 2.5
设备型号：SHSW-25
设备SSID：shellyswitch25-XXXXXX
简要描述
Shelly 2.5是一款小巧的双通道智能开关，具备功率测量和窗帘控制功能，可通过手机、平板电脑、PC或家庭自动化系统远程控制电器。它可以在本地Wi-Fi网络中独立运行，也可以通过云端家庭自动化服务进行操作。
Shelly 2.5可以在用户有互联网连接的任何地方远程访问、控制和监控，只要设备连接到Wi-Fi路由器和互联网。

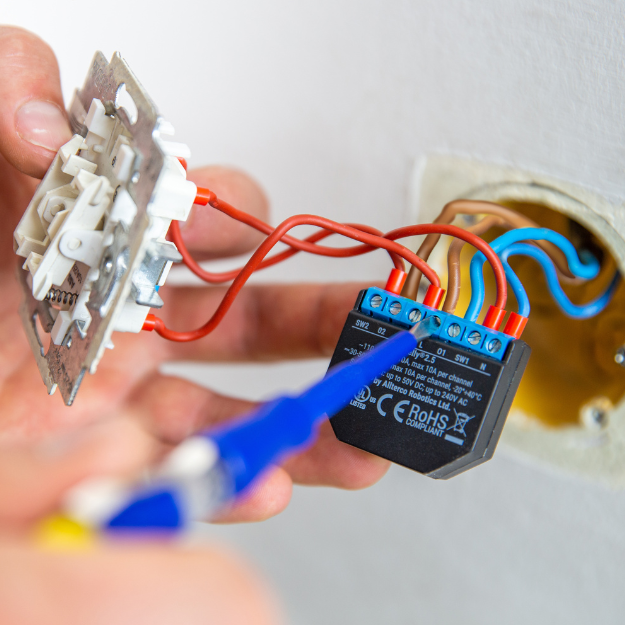

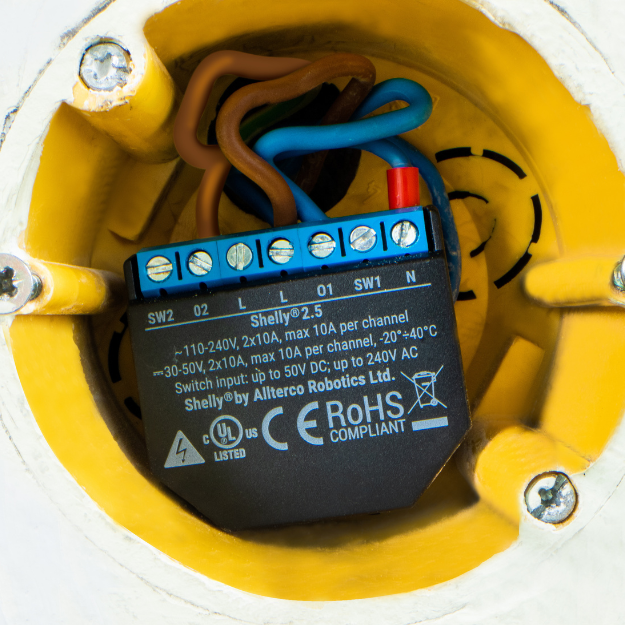

可安装在标准电气墙盒内、电源插座和灯开关后方或其他空间有限的地方。
Shelly 2.5 内置了网页界面，可用于监控和控制设备，以及调整其设置。
主要应用
住宅
多户住宅（公寓、共管公寓、酒店等）
轻型商业（小型办公楼、小型零售/餐厅/加油站等）
政府/市政
大学/学院
集成
谷歌
Samsung SmartThings
Alexa
简化内部原理图
设备电气接口
输入
2个开关/按钮输入，螺丝端子
3个电源输入，螺丝端子：1个N和2个L
输出
2个带功率测量的继电器输出，螺丝端子
附加接口
Shelly专有串行接口
⚠注意！ 设备通电时，附加接口有高电压！
连接性
Wi-Fi
Bluetooth（为包容性目的）
安全特性
过热保护
过功率保护
障碍物检测（遮盖模式）
安全开关（遮盖模式）
支持的负载类型
阻性（白炽灯泡、加热设备）
容性（电容器组、电子设备、电机启动电容器）
感性带RC吸收器（LED灯驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
-
一个（重置）按钮
长按5秒启用设备接入点。
长按10秒恢复设备出厂设置。
输出
-
LED（红色）指示
AP（接入点）已启用，Wi-Fi已禁用：
1秒开/ ¼秒关Wi-Fi已启用，但未连接到Wi-Fi网络：
2秒开/ ¼秒关已连接到Wi-Fi网络：
持续开已启用云端，但未连接：
1秒开/5秒关已连接到 Shelly Cloud：
持续开OTA（空中升级）：
½秒开/ ½秒关按钮长按5秒：
¼秒开/ ¼秒关按钮长按10秒：
⅛秒开/ ⅛秒关
上述列表从初始设备状态和最低优先级开始。每个下一个状态会取消前一个状态。
规格参数
类型 |
数值 |
|---|---|
物理参数 | |
尺寸（高x宽x深）： |
36x39x17 ±0.5 mm / 1.42x1.54x0.67 ±0.02 in |
重量： |
|
安装方式： |
墙面控制台 |
螺丝端子最大扭矩： |
0.4 Nm / 3.5 lbin |
导线截面积： |
0.5至1.5 mm² / 20至16 AWG |
导线剥皮长度： |
5至6 mm / 0.20至0.24 in |
外壳材质： |
塑料 |
颜色： |
黑色 |
环境参数 | |
环境温度： |
-20 °C 至 40 °C / -5 °F 至 105 °F |
湿度 |
30%至70% RH |
最大海拔 |
2000 m / 6562 ft |
电气参数 | |
电源： |
110 - 240 VAC / 30 - 50 VDC |
功耗： |
< 1 W |
输出电路额定值 | |
最大切换电压 AC： |
240 V |
最大切换电压DC： |
50 V |
最大切换电流 AC： |
10A（每通道），20A（总计） |
最大切换电流DC： |
10A（每通道），20A（总计） |
传感器，计量器 | |
内置温度传感器： |
是 |
功率计（AC） |
是 |
无线电 | |
射频频段： |
2401 - 2495 MHz |
最大射频功率： |
<20 dBm |
Wi-Fi协议： |
802.11 b/g/n |
Wi-Fi范围： |
室内最远30 m / 100 ft，室外50 m / 160 ft |
主控芯片 | |
CPU： |
ESP8266 |
闪存： |
2 MB |
Firmware 功能 | |
定时任务： |
20 |
Webhooks（URL动作）： |
12个，每个hook最多5个URL |
脚本功能： |
无 |
MQTT： |
是 |
CoAP： |
是 |
基础接线图
 |
 |
 |
图例
端子 |
导线 |
||
|---|---|---|---|
N |
中性端子 |
N |
中性线 |
L |
火线（110-240 V）端子 |
L |
火线（110 - 240 VAC） |
O1, O2 |
负载电路输出端子 |
+ |
30 - 50 VDC 正极线 |
SW1, SW2 |
开关输入端子 |
- |
30 - 50 VDC 负极线 |
