• OTA - 空中固件更新。

• FW - Firmware

• ZAF - Z-Wave® 协议

• NIF - 节点信息帧；每次添加（包含）时发送的帧，用于向网关展示/广告设备的能力，以便其调整操作能力。

• CC - 命令类（ZAF 互操作性核心）。决定数据如何发送和处理/接收的文件/流程。命令类在发送数据时包含其签名，以识别哪个流程为目标设备发送数据。

• 开关 - A 切换开关或双稳态开关。

• 按钮 - A 瞬时开关或单稳态开关。

• 开关/按钮 - 它可以是开关或按钮。

• 双击 - 如果开关/按钮的第一次和第二次按压间隔少于500毫秒，则解释为双击。

• 网关 (GW) - A Z-Wave® 网关，也称为 Z-Wave® 控制器，Z-Wave® 主控制器，Z-Wave® 主控制器，或 Z-Wave® 中心等，是作为 Z-Wave 中心枢纽的设备® 智能家居网络。本文档中使用“网关”一词。

• 网状网络 - 设备除了与网关通信外，还能相互通信。设备（仅限主电源供电）可作为中继器扩展网络。

• 长距离网络 - 设备只能与网关通信（无中继功能）。

• S按钮 - Z-Wave® 服务按钮，位于 Z-Wave® 设备，用于多种功能，如添加（包含）、移除（排除）、恢复出厂设置及开关电源输出（仅适用于Wave插头）。本文档中使用“S按钮”一词。

• 设备 - 本文档中，“设备” 用于指代本指南中涉及的 Shelly Wave 设备。

• 终端设备 - Z-Wave 终端设备是 Z-Wave 网络中的节点，但不是网关，例如开关、门锁、传感器等。

• 节点ID - Z-Wave 节点ID 是在添加（包含）到 Z-Wave 网络时分配给每个设备的唯一标识符，使网络能够识别并与该设备通信。

• 家庭ID - Z-Wave 家庭ID 是分配给每个 Z-Wave 网络及其设备的唯一标识符。它将您的 Z-Wave 网络与其他网络区分开来，并确保您的 Z-Wave 设备只与您自己网络中的设备通信。

• 添加/包含 - 将 Z-Wave 设备添加到 Z-Wave 网络 - 网关的过程。以下词语 包含、添加、等词用于此含义。

• 移除/排除 - 将 Z-Wave 设备从 Z-Wave 网络 - 网关中移除的过程。以下词语 排除、移除、等词用于此含义。

• 恢复出厂设置 - 恢复出厂设置后，所有自定义参数和已存储的数值（kWh、关联、路由等）都将恢复为默认状态。分配给设备的HOME ID和NODE ID将被删除。仅当网关丢失或无法操作时才使用此重置操作。

• 正常模式 - 指设备在正常条件下运行的状态（开/关、调光等），无论是主动使用还是待机但仍通电。

• SmartStart -支持 SmartStart 的设备可以通过使用支持 SmartStart 包含的网关扫描设备上的 Z-Wave 二维码，添加（包含）到 Z-Wave 网络中。SmartStart 设备在通电并靠近 Z-Wave 网络时会在 10 分钟内自动添加。

• 必须 - 必须实现

• 可选 - 如果时间/预算允许则实现

• 关联 -关联用于设备与您 Z-Wave 网络内其他设备之间的直接通信，无需 Z-Wave 网关。

• 电源循环 - 设备重启/电源开关

• 百叶窗 - 指任何类型的窗帘产品，如百叶窗、卷帘（屏幕）、卷帘门、垂直百叶窗、窗帘、一体式百叶窗、蜂巢帘、遮阳篷等。此外，Wave Shutter 还可以控制窗户电机、投影幕布或任何类型的双向AC电机。

• 功耗 (W) - 指的是电气设备或系统消耗或使用能量的速率。其单位为瓦特 (W)。

• 能耗（kWh） - 指设备或系统在特定时间段内消耗的总电能。其单位为千瓦时（kWh）。

• 订购代码 - 订购代码与零件号（PN）相同。空间不足时使用缩写PN。PN标注在每个设备的DSK标签上。

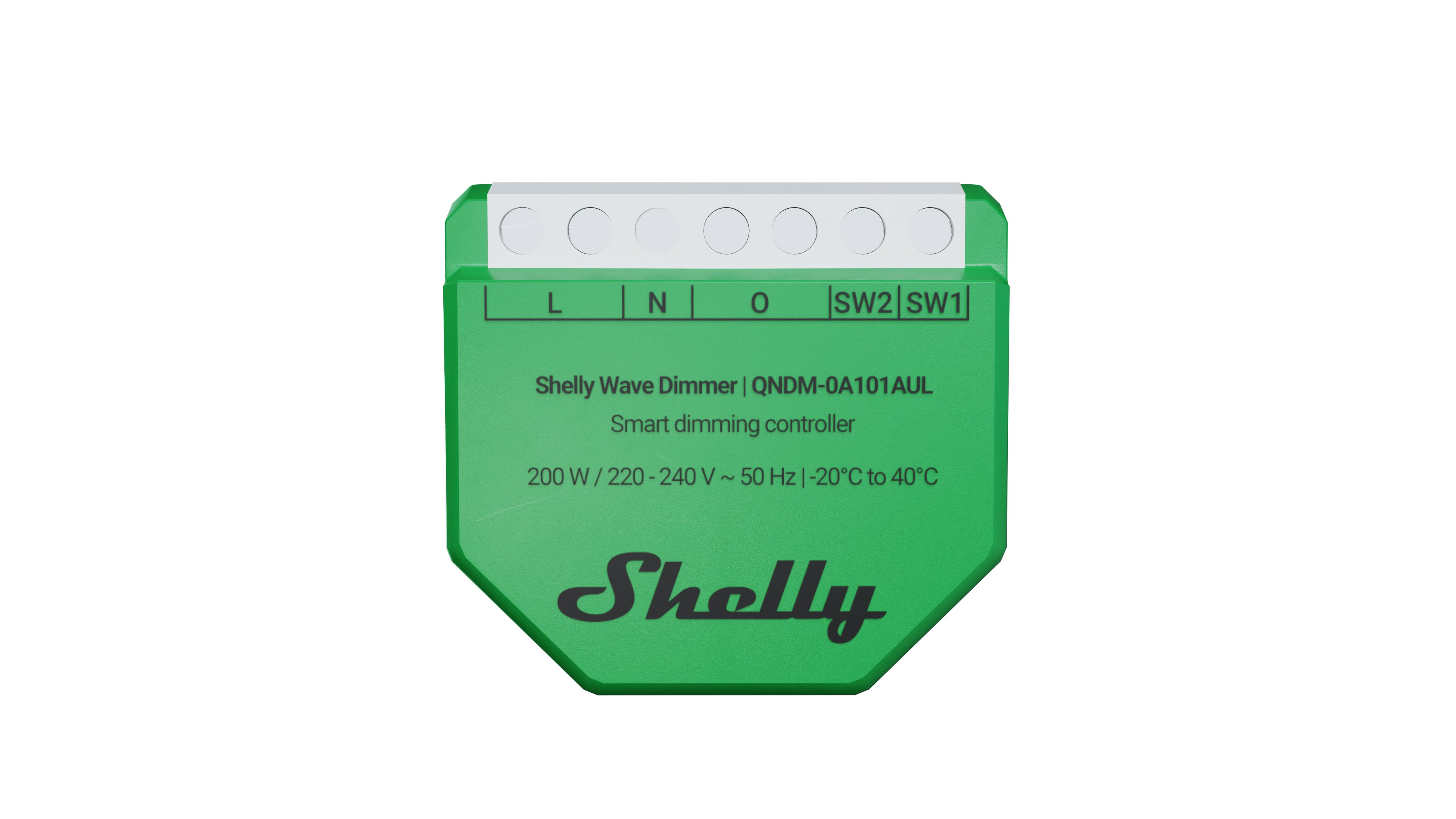

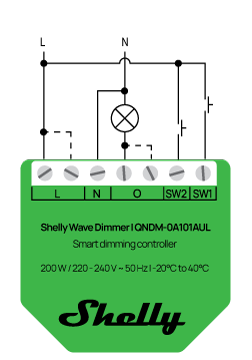

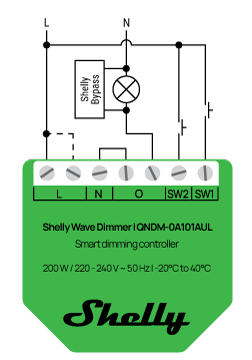

• 即使没有中性线，也可用该设备改造现有照明系统，继续使用现有开关和电气安装。

• 控制可调光灯的亮度，设置理想亮度。

• 创建智能日程，让灯光全天自动调整亮度（需网关）。

• 为餐厅、酒吧或咖啡厅营造舒适放松的氛围。

• 通过智能日程轻松同步灯光与日出日落时间（需网关）。

• 激活夜间模式场景，夜间降低亮度（需网关）。

• 利用设备通过单击或双击按钮调节灯光亮度。

• 通过创建动作，在 Shelly Wave Motion 检测到移动时自动打开灯光，从而提升安全性（需配备网关）。

输入模式

• 开关 - 允许电路连接和断开。

• 按钮 - 支持“单击（短按）”、“双击”和“长按”。

输出类型

• 输入设为“开关”

  • 切换 - 作为翻转开关，状态为“开”或“关”

  • 边缘 - 每次开关状态变化时改变状态

  • 分离 - 输入分离/不改变输出状态

• 输入设为“按钮”

  • 瞬时 - 每次按压切换输出状态：开->关或关->开

  • 分离 - 输入分离/不改变输出状态

  • 单按钮调光模式 - 按压切换，长按调光（每次长按改变调光方向）

  • 双按钮调光模式 - 两输入配置。第一个按钮调光增加，第二个按钮调光减少。

切换开启时的最小亮度（参数129, 130）

切换开启时的最小亮度预设为设备特定值（详见设备技术规格）。用户可更改为所需亮度。应用于切换开启（关→开状态变化）且灯光亮度 < 最小切换亮度时。

注意：亮度应低于参数129&130定义的最小开启值。切换开启时亮度将变为参数129&130定义的值。

注意：参数130仅适用于Pro调光器2PM

最小/最大亮度定义

最小/最大亮度 重新定义调光信号范围，以实现更精确的输出亮度控制。

初始最小/最大亮度为0-100%，表示使用整个范围。更改数值允许用户仅使用适合其设备（LED驱动器、风扇等）的范围。

设置最小/最大亮度后，任何亮度设置调用将根据提供的范围映射到相应的实际百分比。

按钮渐变速率定义

按钮渐变速率 控制长按按钮时输出亮度变化速度。

按钮渐变速率以%/秒计，例如设置为10%，长按按钮时亮度将在10秒内从0%变到100%。

单按钮调光控制

单击（短按）

用于切换开/关 - 每次按压改变输出状态。

如果按钮在0.5秒内按下并释放，则被视为“单次”按压。（短按）

• 灯光状态：开 -> 灯光状态：关 - 关闭灯光并保持当前亮度。应用默认过渡。过渡中按压停止调光

• 灯光状态：关 -> 灯光状态：开。过渡中按压停止调光

• 当前亮度：< 切换开启时的最小亮度值 - 以切换开启时设置的亮度打开灯光。默认值为设备特定 当前亮度：> 切换开启时的最小亮度值

• - 以之前设置的亮度打开灯光双击灯光状态：开->双击 - 设定亮度为100%

灯光状态：关->双击- 以100%亮度打开灯光

如果按钮在0.5秒内按下并释放，再在不到0.5秒内再次按下并释放，之后没有其他按压，则被视为“双击”按压。

• 长按

• 用于调光增减 - 每次按压改变调光方向。

灯光状态：开

调光增 - 从当前亮度开始以指定速率调光增亮。

如果按钮按下超过0.5秒，则被视为“长按”

• 调光减 - 从当前亮度开始以指定速率调光减暗。调光减时最低亮度为1%。

• 灯光状态：关

• 灯光关闭时，长按设备开始调光增亮。灯光先以

• 0%

亮度开启，然后以指定速率调光增亮。双按钮调光控制单击（短按）

SW1调光增，按压停止调光，下次按压全开（SW1不能关闭或调光减）

SW2调光减，按压停止调光，下次按压关闭（SW2不能开启或调光增）

灯光状态：开 -> 灯光状态：关 - 关闭灯光并保持当前亮度。使用默认过渡。

仅限SW2！

如果按钮在0.5秒内按下并释放，则被视为“单次”按压

• 灯光状态：关 -> 灯光状态：开。仅限SW1！ 当前亮度：0% - 以切换开启时设置的亮度打开灯光。默认值为设备特定，详见技术规格。仅限SW1！

• 当前亮度：>0% - 以之前设置的亮度打开灯光。如有动作/夜间模式或设置了最小切换亮度，则应用相应亮度（如需）。使用默认过渡。仅限SW1！

• 双按钮调光模式下双击无效。长按用于调光增减 - SW1调光增，SW2调光减。

• ● 灯光状态：开 -> 调光增 - 从当前亮度开始以指定速率调光增亮，松开停止（SW1）。

● 灯光状态：开 -> 调光减 - 从当前亮度开始以指定速率调光减暗，松开停止。调光减最低亮度为1%（SW2）。

● 灯光状态：关 -> 调光增 - 从当前亮度开始以指定速率调光增亮，松开停止（SW1）。

● 灯光状态：关 -> 调光减 - 无变化。

如果按钮按下超过0.5秒，则被视为“长按”

过渡持续时间

隐式（默认）过渡

每次设备控制的灯光亮度变化时应用隐式（默认）过渡。

灯光开关时，过渡时间（秒）为切换开启时从0%到100%亮度的时间，切换关闭时从100%到0%亮度的时间。参见参数124 - 调光时间（软开/关）

灯光开启时，过渡时间（秒）为从当前亮度到目标亮度的时间。

注意：若目标亮度为0%，视为“灯光关闭”（例如：过渡5秒，灯光开启，当前亮度50%。若亮度变为0%，过渡时间为2.5秒。若亮度变为1%，过渡时间为5秒）。

隐式过渡预设为3秒，用户可自定义为0至5秒之间。

• 校准

• 1. 通过网关校准 将参数78（校准）设置为1。

设备执行校准过程

检查参数78以确认校准是否成功（值为2）。

2. 通过S按钮校准

1. 按照包含说明将设备添加到 Z-Wave 网络。

2. 短按S按钮（小于0.5秒）进入设置模式。

3. 长按S按钮（超过2秒）开始校准。

4. 注意：

5. 确保黄色LED没有闪烁。

设备首次连接可调光灯泡或更换灯泡时必须进行校准。

1. 断电恢复

2. 持续按住S键，直到选择校准，此时黄色LED亮起。

3. 断电恢复时间小于1秒。

4. 确保黄色LED没有闪烁。

断电后，设备将根据参数17的值恢复输出O（O1）状态。远程设备重启

可通过参数117远程重启设备

功耗测量
能耗测量

恢复出厂设置

非安全，S0安全，S2未认证安全，S2认证安全

OTA - 空中固件更新

kWh的存储与重置

在检测到电源丢失后，立即将kWh存储到闪存中。

kWh可通过以下方式重置：

• OTA指空中无线固件更新至终端设备

• 固件版本

无法通过S键重置kWh。OTA不会影响已存储的kWh数值，OTA固件升级后kWh存储值保持不变。

支持 Z-Wave 安全通信协议

作为 Z-Wave 中继器工作

Z-Wave 中继器通过绕过障碍物和无线死区重新传输 Z-Wave 无线信号，确保信号能够到达预定目的地。

设备序列号

设备序列号在生产测试后存储于设备中。网关可读取设备序列号。

设备零件号（PN）

主要应用

多户住宅（公寓、共管公寓、酒店等）

以上章节另有描述

• 过热检测通知。

• 过流保护

• LED灯如上所述做出反应（请检查LED闪烁模式以检测过热）

点击展开

设备具有内部过流保护。电流超过0.9A+15%（最大开关电流+10%）超过5秒时，设备将：关闭自身输出

以上章节另有描述

• 过流检测通知。

• 过压保护

• LED灯如上所述做出反应（请检查LED闪烁模式以检测过流）

点击展开

关闭自身输出向网关发送通知报告（检测到过压）

设备具有内部过压保护功能。该功能适用于标准电源电压230 V AC。如果电压超过240 V AC+15%（278 V AC）并持续超过5秒，设备将：

• 过压检测通知。

• 支持负载类型

• LED灯如上所述做出反应（请检查LED闪烁模式以检测过压）

白炽灯泡：最高200W

卤素灯：最高200W带铁芯变压器的低压白炽灯：最高200VA

（插头不适用）。设置模式下，10秒后自动切换回正常模式。

• 正常模式

• 常亮LED未校准的移除/排除状态蓝色 和

• 如果LED不处于报警模式，30分钟后会自动熄灭。按下S键或断电重启设备可唤醒LED，持续30分钟。

• 模块启动时，LED将以模式5（0.2秒蓝色亮/0.2秒红色亮）闪烁4-5秒。

正常模式LED状态：正常模式指设备功能稳定，可无限期保持。

黄色

在模式1下，断电后持续30分钟，按S按钮后持续10分钟。

LED将闪烁未校准的添加/包含状态绿色 和 黄色

在模式1下，断电后持续10分钟，按S按钮后持续10分钟。

LED将闪烁已校准的移除/排除状态蓝色 和 绿色

在模式1下，断电后持续30分钟，按S按钮后持续10分钟。

LED将闪烁已校准的添加/包含状态绿色 在模式1下，断电后持续30分钟，按S按钮后持续10分钟。设置进行中

恢复出厂设置并重启

LED将闪烁绿色约1秒，然后

和

恢复出厂设置期间，LED将变为常亮红色添加/移除蓝色 在模式2。OTA固件更新LED将以0.1秒亮/0.1秒灭闪烁约2秒。

蓝色

添加或移除期间，LED将闪烁 和 红色

在模式2。

OTA升级期间，LED将闪烁蓝色 和 红色 在模式5。

检查AC或DC电压电源

检测电源时，LED将闪烁负载校准黄色在模式2。S按钮设置模式

选择添加/移除菜单（长距离包含不支持）

校准期间，LED将闪烁蓝色 ，最长10秒。

按住S按钮选择添加/移除过程（长距离包含不支持）

蓝色

菜单被选中时，LED将常亮在模式3。选择恢复出厂设置菜单

红色

菜单执行时，LED将闪烁，最长10秒。按住S按钮选择恢复出厂设置过程

红色

菜单被选中时，LED将常亮在模式3。选择校准菜单

黄色

菜单执行时，LED将闪烁，最长10秒。按住S按钮选择校准过程

黄色

菜单被选中时，LED将常亮在模式3。报警模式

检测到过流 O

菜单执行时，LED将闪烁红色在模式4

检测到过热

红色

LED将闪烁在模式4检测到过压

红色

LED将闪烁在模式4 模式1

0.5秒开/2秒关

LED将闪烁模式20.5秒开/0.5秒关

Z-Wave® 协议是一种可互操作的无线射频通信技术，专为住宅和轻型商业环境中的控制、监控和状态读取应用而设计。Z-Wave® 技术成熟、可靠、广泛应用，是全球无线控制市场的领导者，为数百万人带来实惠、可靠、易用的“智能”产品，融入日常生活的方方面面。

互操作性一直是 Z-Wave® 协议的核心，同时还具备向后兼容性、安全性和可靠性等特性。所有 Z-Wave® 设备都可以与其他品牌或制造商的 Z-Wave® 认证设备在任何 Z-Wave® 网络中运行。网络中的所有主电节点都将作为中继器，无论供应商如何，以提升网络可靠性。Z-Wave® 生态系统中有 4000 多款认证产品，均支持向前和向后兼容，目前市场上已有超过 1 亿台设备。

Z-Wave® 技术在市场上已有 20 多年，拥有业界领先的安全措施，让您的家庭网络更智能、更安全。

点击查看如何添加、移除和重置设备注意！重要：PIN码不可丢失。SmartStart添加（包含）

将设备添加到 Z-Wave® 网络（包含）

将设备连接至电源。 在进行 Security 2 (S2) 添加（包含）时，会弹出对话框，要求您输入设备侧面和包装内 Z-Wave® DSK 标签上所写的相应 PIN 码（5 位下划线数字）。
使用S按钮添加（包含）（长距离包含不支持）

将设备连接至电源。

支持 SmartStart 的产品可通过使用支持 SmartStart 包含的网关扫描设备上的 Z-Wave® 二维码，自动添加到 Z-Wave® 网络中。无需其他操作，SmartStart 设备在通电并靠近网络时会在 10 分钟内自动添加。

1. 启用网关的添加/移除模式。

2. 注意！

3. 检查蓝色LED在模式1下是否闪烁。如果是，说明设备尚未加入Z-Wave®网络。

4. 设备连接电源后，几秒钟内会自动启动添加流程，并自动添加到 Z-Wave® 网络。

5. 添加过程中，蓝色LED将以模式2闪烁。

6. 如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。

设置模式下，设备有10秒超时后自动返回正常模式。

1. 使用开关/按钮添加（包含）（长距离包含不支持）

2. 检查蓝色LED在模式1下是否闪烁。如果是，说明设备尚未加入Z-Wave®网络。

3. 将设备连接至电源。

4. 进入设置模式，请长按设备上的S键，直到LED变为纯蓝色。

5. 松开后再次长按（>2秒）设备上的S键，直到蓝色LED以模式3开始闪烁。松开S键将进入学习模式。

6. 添加过程中，蓝色LED将以模式2闪烁。

7. 如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。

启用网关的添加/移除模式。 在3秒内切换连接至任一SW端子的开关/按钮3次（此操作使设备进入学习模式*）。设备必须接收3次开/关信号，即按下瞬时开关3次或切换开关3次。

*学习模式 -

1. 允许设备接收来自网关的网络信息的状态。

2. 检查蓝色LED在模式1下是否闪烁。如果是，说明设备尚未加入Z-Wave®网络。

3. 注意！

4. 使用S按钮移除（排除）

5. 添加过程中，蓝色LED将以模式2闪烁。

6. 如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。

将设备连接至电源。启用网关的添加/移除模式。

将设备从 Z-Wave® 网络中移除（排除）

注意！ 设备将从您的 Z-Wave® 网络中移除，但任何自定义配置参数不会被清除。

设置模式下，设备有10秒超时后自动返回正常模式。

1. 使用开关/按钮移除（排除）

2. 检查绿色LED在模式1下是否闪烁。如果是，说明设备已加入Z-Wave®网络。

3. 将设备连接至电源。

4. 进入设置模式，请长按设备上的S键，直到LED变为纯蓝色。

5. 松开后再次长按（>2秒）设备上的S键，直到蓝色LED以模式3开始闪烁。松开S键将进入学习模式。

6. 移除过程中，蓝色LED将以模式2闪烁。

7. 如果设备已成功从Z-Wave®网络移除，蓝色LED将在模式1下闪烁。

启用网关的添加/移除模式。 在3秒内切换连接至任一SW端子的开关/按钮3次（此操作使设备进入学习模式）。设备必须接收3次开/关信号，即按下瞬时开关3次或切换开关3次。

恢复出厂设置

1. 恢复出厂设置概述

2. 检查绿色LED在模式1下是否闪烁。如果是，说明设备已加入Z-Wave®网络。

3. 使用S按钮恢复出厂设置

4. 注意！

5. 移除过程中，蓝色LED将以模式2闪烁。

6. 如果设备已成功从Z-Wave®网络移除，蓝色LED将在模式1下闪烁。

可随时使用S按钮恢复出厂设置。

使用开关/按钮恢复出厂设置

恢复出厂设置后，所有自定义参数和已存储的数值（kWh、关联、路由等）都将恢复为默认状态。分配给设备的HOME ID和NODE ID将被删除。仅当网关丢失或无法操作时才使用此重置操作。

注意！

仅在设备连接电源后1分钟内可使用开关/按钮恢复出厂设置。将设备连接至电源。

1. 进入设置模式，请长按设备上的S键，直到LED变为纯蓝色。

2. 多次按下S键，直到LED变为纯红色。

3. 长按（>2秒）设备上的S键，直到红色LED以模式3开始闪烁。松开S键将开始恢复出厂设置。

4. 恢复出厂设置期间，LED将变为常亮绿色约1秒，然后蓝色和红色LED将以模式3闪烁约2秒。

5. 恢复出厂设置成功时，蓝色LED将以模式1闪烁。

在3秒内切换连接至任一SW端子的开关/按钮5次。设备必须接收5次开/关信号，即按下按钮5次或切换开关5次。

通过参数远程恢复出厂设置（需网关） 可通过参数120远程执行恢复出厂设置。

1. 安全与设备专用密钥（DSK）

2. 点击查看安全与DSK信息

3. 恢复出厂设置期间，LED将变为常亮绿色约1秒，然后蓝色和红色LED将以模式3闪烁约2秒。

4. 恢复出厂设置成功时，蓝色LED将以模式1闪烁。

认证控制

用于添加（包含）的带外DSK

该设备支持最新的 Security 2 (S2) 功能。S2 由强大的 AES 128 加密协议处理，这意味着 S2 让 Z-Wave® 成为最安全的物联网（IoT）安全平台。要充分利用产品及其 Security 2 功能，必须使用支持 Security 2 的 Z-Wave® 网关。

注意

• 密钥的前五位数字突出显示或下划线，帮助用户识别DSK文本中的PIN码部分。DSK还以二维码形式表示，如图所示。

• DSK可用于带外（OOB）认证。

包含网关可使用二维码扫描设备读取加入设备的完整DSK，并与通过射频接收的混淆公钥匹配。

设置参数! 当使用支持 Security 2 (S2) 的网关将设备添加到 Z-Wave® 网络时，需要输入 Z-Wave® 设备专用密钥（DSK）的 PIN 码。您可以在设备侧面的标签上找到，也有一份副本在包装内，请勿丢失。请勿将 Z-Wave® DSK 标签从设备上移除。作为备份措施，请使用包装内的标签。

参数1 - SW（SW1）开关类型

Z-Wave® DSK 标签和二维码（示例）

请求加入S2访问控制类或S2认证类的加入节点，在通过RF传输其公钥之前，会将其公钥的第1..2字节设置为零（0x00）以进行混淆。

定义设备如何处理连接至SW（SW1）端子的开关类型。

• 值大小：1字节

值及描述：

0 - 瞬时开关（按钮），

1 - 翻转开关（闭合接点-开/断开接点-关），

2 - 翻转开关（设备随开关状态变化改变状态）

参数2 - SW2开关类型

• 定义设备如何处理连接至SW2端子的开关类型。

• 值大小：1字节

• 默认值：0

值及描述：

0 - 瞬时开关（按钮），

1 - 翻转开关（闭合接点-开/断开接点-关），

2 - 翻转开关（设备随开关状态变化改变状态）

当参数131=1时参数无效

• 参数7 - SW（SW1）分离模式

• 此模式下，输入SW（SW1）分离/不改变输出状态。

• 值大小：1字节

默认值：0

值及描述：

0 - 正常模式

1 - 分离模式

参数8 - SW2分离模式

此模式下，输入SW2分离/不改变输出状态。

• 值大小：1字节

• 默认值：1

值及描述：

0 - 正常模式

1 - 分离模式

若SW2设为“正常模式 - 非分离”，参数131必须设为双按钮模式“1 - 激活”

参数17 - 断电后恢复O（O1）状态

• 确定负载连接至O（O1）后的开/关状态是否在断电后保存并恢复。

• 值大小：1字节

默认值：0值及描述：0 - 设备保存最后开/关状态并在断电后恢复

1 - 设备不保存开/关状态，断电后保持关闭

注意：当参数1配置为“1 - 翻转开关（闭合接点-开/断开接点-关）”时，此功能无效

参数19 - O（O1）定时自动关闭

负载O（O1）开启时，可设置定时自动关闭。每次设备接收开启命令（远程或本地）时，定时器重置。

值大小：2字节

• 默认值：0

• 值及描述：

0 - 禁用自动关闭

1 - 32535 = 1 - 32535秒或毫秒，详见参数25。设置定时单位为秒或毫秒以实现100ms分辨率

参数20 - O（O1）定时自动开启

负载O（O1）关闭时，可设置定时自动开启。每次设备接收关闭命令（远程或本地）时，定时器重置。

值大小：2字节

默认值：0

• 值及描述：

• 0 - 禁用自动开启

1 - 32535 = 1 - 32535秒或毫秒，详见参数25。设置定时单位为秒或毫秒以实现100ms分辨率

参数25 - 设置O（O1）定时单位为秒或毫秒

设置定时单位为秒或毫秒。选择参数19、20中定时单位。

值大小：1字节

默认值：0

• 值及描述：

• 0 - 定时单位为秒

1 - 定时单位为毫秒

参数36 - O（O1）功率变化报告阈值（百分比）

确定功率变化达到多少百分比时向网关发送新报告。

值大小：1字节

默认值：10

• 值及描述：

• 0 - 禁用报告

1-100（1-100%）- 功率变化百分比

注意：无论功率变化百分比多少，报告发送频率不会高于参数39定义。

参数39 - 报告最小间隔时间（O）O1

确定发送新功率报告到网关的最小时间间隔。

值大小：1字节

• 默认值：30

• 值及描述：

0 - 禁用报告

1-120（1-120秒）- 报告间隔

注意：此参数与参数36相关。

参数78 - 强制调光器校准O（O1）

设置此参数为1时，设备开始执行O（O1）通道强制校准。参数还通过获取参数值命令报告校准状态。

值大小：1字节

• 默认值：3（恢复出厂设置后）

• 值及描述：

1 - 开始校准

注意：将数值设置为小于 30 秒可能导致 Z-Wave 网络拥堵（设备响应变慢，网络稳定性下降）。

2 - 设备已校准（只读）

3 - 设备未校准（只读）

4 - 校准错误（只读）

注意

详见功能章节校准细节。

• 注意

• 参数117 - 远程设备重启

• 允许无需物理干预重启设备。仅用于故障排除。设备重启后参数值恢复默认。

• 值大小：1字节

默认值：0值及描述：

0 - 功能无效：校准过程中黄色LED正在闪烁。

1 - 远程设备重启

参数120 - 恢复出厂设置

高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：0

• 值及描述：

• 0 - 无操作

1 - 恢复出厂设置

恢复出厂设置并从 Z-Wave 网络中移除。

执行恢复出厂设置后，参数值自动设为0。

参数121 - O（O1）最大调光值

设置设备最大调光值（例如通过墙壁开关或GUI滑块调光时的最高值）。

值大小：1字节

• 默认值99 = 99%（最大调光值）

• 值及描述：

1 - 99% = 2% - 99%，步进1%

注意：最大值不得低于最小值！

注意：输出级别会根据更改自动调整。

参数123 - O（O1）最小调光值

设置设备最小调光值（例如通过墙壁开关或GUI滑块调光时的最低值）。

值大小：1字节

• 默认值15 = 15%（最小调光值）

值及描述：

0 - 98 = 1% - 98%，步进1%。通过输入值设置最小调光值。

注意：最大值不得高于最小值！

注意：输出级别会根据更改自动调整。

参数125 - 调光时间（软开/关）O（O1）

选择设备通过短按瞬时开关在最小和最大调光值间移动的时间。

值大小：1字节

• 默认值3 = 3秒

值及描述：

1 - 10 = 1秒 - 10秒，步进1秒

参数127 - 调光速率O（O1）（按键长按调光时间）

选择调光器通过持续按压瞬时开关在最小和最大调光值间移动的时间。

值大小：1字节

默认值3 = 每秒10%

值及描述：

• 0 = 不可调光负载

1 = 每秒5%

2 = 每秒7%

3 = 每秒10%（默认）

4 = 每秒15%

5 = 每秒20%

• 参数129 - 切换开启时的最小亮度O（O1）

• 用户可更改切换开启时的最小亮度。应用于切换开启（关→开状态变化）且灯光亮度 < 最小切换亮度时。

• 值大小：1字节

• 默认值15

• 值及描述：

• 1 - 99 = 2% - 99%，步进1%。

参数131 - SW1 & SW2 双按钮模式

SW1 & SW2 双按钮（仅按钮）

值大小：1字节

默认值0

值及描述：

• 0 - 非激活

1 - 激活

参数201 - 序列号1

包含设备序列号的一部分。

只读，无法更改。

高级参数，可能隐藏在高级标签下。

• 值大小：4字节

• 默认值：设备特定

值及描述：

· 0x00000000 - 0x7FFFFFFF

参数202 - 序列号2
包含设备序列号的一部分。

只读，无法更改。

高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及描述：

· 0x00000000 - 0x7FFFFFFF

参数203 - 序列号3
包含设备序列号的一部分。

只读，无法更改。

高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及描述：

· 0x00000000 - 0x7FFFFFFF

命令类
ASSOCIATION_V2 [S0, S2]*

ASSOCIATION_GRP_INFO_V3 [S0, S2]*

BASIC_V2 [S0, S2]*

SWITCH_BINARY_V2 [S0, S2]*

CENTRAL_SCENE_V3 [S0, S2]*

1. DEVICE_RESET_LOCALLY_V1 [S0, S2]*

2. FIRMWARE_UPDATE_MD_V5 [S0, S2]*

3. INDICATOR_V3 [S0, S2]*

4. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

5. METER_V6 [S0, S2]*

6. MULTI_CHANNEL_V4 [S0, S2]*

7. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

8. SWITCH_MULTILEVEL_V4 [S0, S2]*

9. NOTIFICATION_V8 [S0, S2]*

10. POWERLEVEL_V1 [S0, S2]*

11. SECURITY_V1

12. SECURITY_2_V1

13. SUPERVISION_V1

14. TRANSPORT_SERVICE_V2

15. VERSION_V3 [S0, S2]*

16. ZWAVEPLUS_INFO_V2

17. 端点1

18. ASSOCIATION_V2 [S0, S2]*

19. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

20. BASIC_V2 [S0, S2]*

21. METER_V6 [S0, S2]*

22. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

SWITCH_MULTILEVEL_V4 [S0, S2]*

1. NOTIFICATION_V8 [S0, S2]*

2. SUPERVISION_V1

3. ZWAVEPLUS_INFO_V2

4. 端点2

5. ASSOCIATION_V2 [S0, S2]*

6. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

7. BASIC_V2 [S0, S2]*

8. SWITCH_BINARY_V2 [S0, S2]*

9. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

SUPERVISION_V1

1. ZWAVEPLUS_INFO_V2

2. 端点3

3. ASSOCIATION_V2 [S0, S2]*

4. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

5. BASIC_V2 [S0, S2]*

6. SWITCH_BINARY_V2 [S0, S2]*

7. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

SUPERVISION_V1

1. ZWAVEPLUS_INFO_V2

2. [S2]* 安全S2命令类

3. 注意：命令类BASIC映射

4. 支持命令类Basic

5. COMMAND_CLASS_BASIC映射为COMMAND_CLASS_SWITCH_BINARY，以启用开关（O）O1、O2等控制：

6. 接收BASIC_SET命令后，开关（O）O1、O2等将开启或关闭：

7. 接收的基本命令

映射命令（二进制开关）

基本设置（0xFF）

开关二进制开关（0xFF）

基本设置（0x00）

开关二进制开关（0x00）

2

设备支持命令类指示器V3（ID 0x50）。当设备收到指示器设置时，LED会根据收到的指示器设置闪烁。

请参阅LED指示章节。

千瓦时

0

检测到过热

检测到过流

检测到过压

关联用于设备与您 Z-Wave 网络内其他设备之间的直接通信，无需 Z-Wave 网关。
DEVICE_RESET_LOCALLY_NOTIFICATION：请求触发
SWITCH_BINARY_REPORT：SW（SW1）状态变化报告SWITCH_BINARY_REPORT：SW2状态变化报告SWITCH_MULTILEVEL_REPORT：请求触发或根据参数36和39配置（仅在O（O1）调光模式下激活）

NOTIFICATION_REPORT：过热触发

NOTIFICATION_REPORT：检测到过流O（O1）触发

1. INDICATOR_REPORT：LED状态

2. NOTIFICATION_REPORT：检测到过压触发

3. METER_REPORT：由连接至输出O（O1）的负载功率消耗触发（根据参数36和39设置）

4. CENTRAL_SCENE_NOTIFICATION

5. CENTRAL_SCENE_CONFIGURATION_REPORT

6. 根设备 - 关联组4（长距离包含不支持）

7. 关联组4

8. 允许节点数：9

9. 分配给连接至SW1端子的开关（使用Basic命令类）。

10. 由SW1触发。支持以下命令类：

11. BASIC_SET：设置关联设备的开/关状态

根设备 - 关联组5（长距离包含不支持）

关联组5
允许节点数：9
分配给连接至SW1端子的开关（使用Switch Multilevel命令类）。由SW1触发。
建议使用按钮进行此关联。支持以下命令类：

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE：启动新级别过渡（调光器增加或减少光强，或移动百叶窗等）

SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE：停止正在进行的过渡（停止调光器增加或减少光强，或停止移动百叶窗等）

根设备 - 关联组6（长距离包含不支持）
关联组6
允许节点数：9

分配给连接至SW2端子的开关（使用Basic命令类）。

• 由SW2触发。支持以下命令类：

• BASIC_SET：设置关联设备的开/关状态

根设备 - 关联组7（长距离包含不支持）

关联组7
允许节点数：9
分配给连接至SW2端子的开关（使用Switch Multilevel命令类）。由SW2触发。
建议使用按钮进行此关联。支持以下命令类：

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE：启动新级别过渡（调光器增加或减少光强，或移动百叶窗等）

SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE：停止正在进行的过渡（停止调光器增加或减少光强，或停止移动百叶窗等）

端点1
端点1 - 关联组1 - 生命线
关联组1 –

“生命线组”向控制设备发送其命令类通知和/或命令类报告，当相关命令类被触发时。允许节点数：0：

• SWITCH_MULTILEVEL_REPORT：请求触发或根据参数36和39配置（仅在O（O1）调光模式下激活）

• NOTIFICATION_REPORT：过热触发

NOTIFICATION_REPORT：检测到过流O（O1）触发

NOTIFICATION_REPORT：检测到过压触发

METER_REPORT：由连接至输出O（O1）的负载功率消耗触发（根据参数36和39设置）端点2

端点2 - 关联组1 - 生命线

关联组1 –

“生命线组”向控制设备发送其命令类通知和/或命令类报告，当相关命令类被触发时。允许节点数：0：

SWITCH_BINARY_REPORT：SW（SW1）状态变化报告

端点2 - 关联组2（长距离包含不支持）

关联组2

允许节点数：9

分配给连接至SW（SW1）端子的开关（使用Basic命令类）。由SW（SW1）触发。设备根据SW（SW1）（开关或按钮）状态发送BASIC_SET开或关命令至关联设备。该命令反映至关联设备输出。支持以下命令类：

BASIC_SET：设置关联设备的开/关状态

端点2 - 关联组3（长距离包含不支持）

关联组3
允许节点数：9
分配给连接至SW（SW1）端子的开关（使用Switch Multilevel命令类）。由SW（SW1）触发。
建议使用按钮进行此关联。支持以下命令类：

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE：启动新级别过渡（调光器增加或减少光强，或移动百叶窗等）

SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE：停止正在进行的过渡（停止调光器增加或减少光强，或停止移动百叶窗等）

端点3
端点3 - 关联组1 - 生命线
关联组1 –

“生命线组”向控制设备发送其命令类通知和/或命令类报告，当相关命令类被触发时。允许节点数：0：

• SWITCH_BINARY_REPORT：SW2状态变化报告

• 端点3 - 关联组2（长距离包含不支持）

关联组2

允许节点数：9

分配给连接至SW2端子的开关（使用Basic命令类）。由SW2触发。设备根据SW2（开关或按钮）状态发送BASIC_SET开或关命令至关联设备。支持以下命令类：

BASIC_SET：设置关联设备的开/关状态

端点3 - 关联组3（长距离包含不支持）

关联组3
允许节点数：9
分配给连接至SW2端子的开关（使用Switch Multilevel命令类）。由SW2触发。
建议使用按钮进行此关联。支持以下命令类：

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE：启动新级别过渡（调光器增加或减少光强，或移动百叶窗等）

免责声明和警告
使用前请阅读
本文档包含有关设备的重要技术和安全信息，以及安全使用和安装指南。

点击显示/隐藏

• ⚠警告！触电风险。设备安装必须由合格电工谨慎完成。⚠警告！更改连接前，确保设备端子无电压。⚠警告！安装设备前关闭断路器。使用合适测试仪确保连接线无电压。确认无电压后方可安装。⚠注意！设备仅可连接和控制符合相关标准和安全规范的电路和电器。⚠注意！仅按本说明连接设备。其他方式可能导致损坏和/或伤害。⚠注意！请勿自行维修设备！⚠注意！请勿干扰设备

• Z-wave®无线通信可能不总是100%可靠。设备不应用于生命和/或贵重物品完全依赖其功能的场合。如设备未被网关识别或显示异常，可能需手动更改设备类型，并确保网关支持Z-wave Plus®多通道设备及长距离设备的Z-wave®长距离功能。
