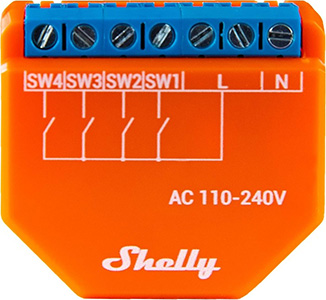

Shelly Plus i4
设备识别
设备名称：Shelly Plus i4
设备型号：SNSN-0024X
设备SSID：ShellyPlusI4-XXXXXX
简短描述
Shelly Plus i4 是一款智能 Wi-Fi 开关输入设备，可让您手动激活或停用任何已创建的场景，运行同步操作，或执行复杂的触发场景。您可以使用 Shelly Plus i4 控制其他已连接的 Shelly 开关、传感器，或通过 HTTP 和 MQTT 控制的设备。Shelly Plus i4 体积小巧，可安装在每个墙壁开关后面，能够显示四个输入的状态并进行控制。
如果设备已连接到Wi-Fi路由器和互联网，您可以在任何有互联网连接的地方远程访问和监控Shelly Plus i4。
您可以将设备改装安装到标准电气墙盒内，电源插座后面，灯光开关后面，或其他空间有限的地方。
Shelly Plus i4 配备了嵌入式网页界面，您可以通过该界面进行控制和设置。
主要应用
住宅
多户住宅（公寓、共管公寓、酒店等）
轻型商业（小型办公楼、小型零售/餐厅/加油站等）
政府/市政
大学/学院
集成
Alexa（通过虚拟设备例程）
简化内部电路图
设备电气接口
输入
4个螺丝端子开关/按钮输入：SW1、SW2、SW3 和 SW4
3个螺丝端子电源输入：1个N和2个L
输出
N/A
附加接口
Shelly专有串行接口
⚠注意！ 设备通电时附加接口有高电压！
连接性
Wi-Fi
Bluetooth
安全特性
过热保护
用户界面
输入
-
一个（复位）按钮
长按5秒以启用设备接入点和Bluetooth连接。
按住10秒可恢复设备出厂设置。
输出
-
LED（单色）指示
AP（接入点）已启用，Wi-Fi已禁用：
1秒开/ 1秒关Wi-Fi已启用，但未连接到Wi-Fi网络：
1秒开/ 3秒关已连接到Wi-Fi网络：
持续开云已启用，但未连接：
1秒开/5秒关已连接到Shelly Cloud：
持续开OTA（空中升级）：
½秒开/ ½秒关按钮按住5秒：
½秒开/ ½秒关按钮按住10秒：
¼秒开/ ¼秒关
以上列表从初始设备状态和最低优先级开始。每个后续状态会取消前一个状态。
规格
类型 |
数值 |
|---|---|
物理 | |
尺寸（高x宽x深）： |
37x42x16 ±0.5 毫米 / 1.46x1.65x0.63 ±0.02 英寸 |
重量： |
18 克 / 0.63 盎司 |
安装方式： |
墙盒 |
螺丝端子最大扭矩： |
0.4 牛米 / 3.5 磅英寸 |
导线截面积： |
0.5 至 1.5 平方毫米 / 20 至 16 AWG |
导线剥皮长度： |
5 至 6 毫米 / 0.20 至 0.24 英寸 |
外壳材质： |
塑料 |
颜色： |
橙色 |
环境 | |
环境温度： |
-20 °C 至 40 °C / -5 °F 至 105 °F |
湿度 |
30% 至 70% 相对湿度 |
最大海拔 |
2000 米 / 6562 英尺 |
电气 | |
电源： |
110 - 240 VAC，50/60 Hz |
功耗： |
< 1 W |
传感器，计量仪 | |
内部温度传感器： |
有 |
无线电 | |
射频频段： |
2400 - 2495 兆赫 |
最大射频功率： |
<20 dBm |
Wi-Fi协议： |
802.11 b/g/n |
Wi-Fi范围： |
室内最大30米 / 100英尺，室外最大50米 / 160英尺 |
Bluetooth协议： |
4.2 |
Bluetooth范围： |
室内最大10米 / 33英尺，室外最大30米 / 100英尺 |
MCU | |
CPU： |
ESP32-U4WDH |
闪存： |
4 MB |
Firmware 功能 | |
Webhook（URL动作）： |
20个，每个Webhook最多5个URL |
脚本支持： |
是 |
MQTT： |
是 |

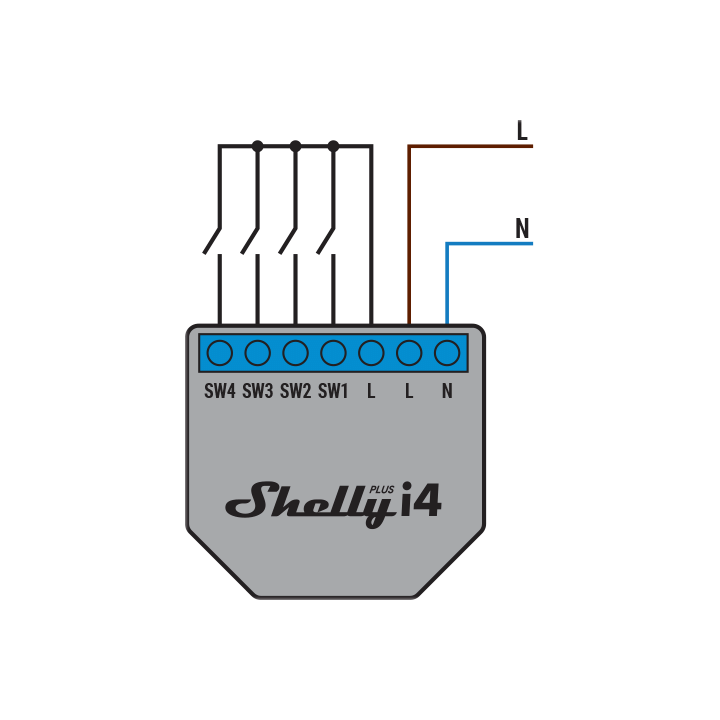

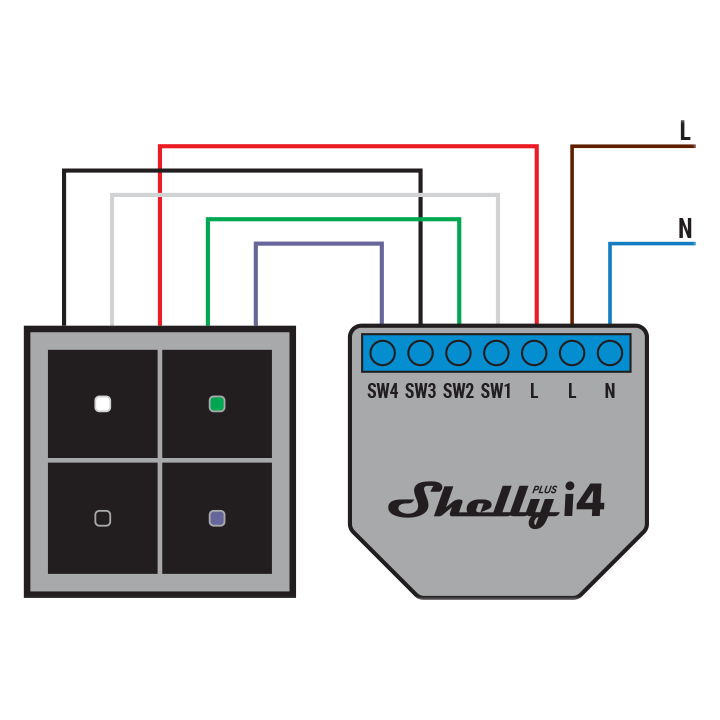

基本接线图
 |
 |
图例
端子 |
导线 |
||
|---|---|---|---|
SW1，SW2、SW3、SW4 |
开关/按钮输入端子 |
L |
火线（110-240 V） |
L |
火线端子（110-240 V） |
N |
中性线 |
N |
中性端子 |
