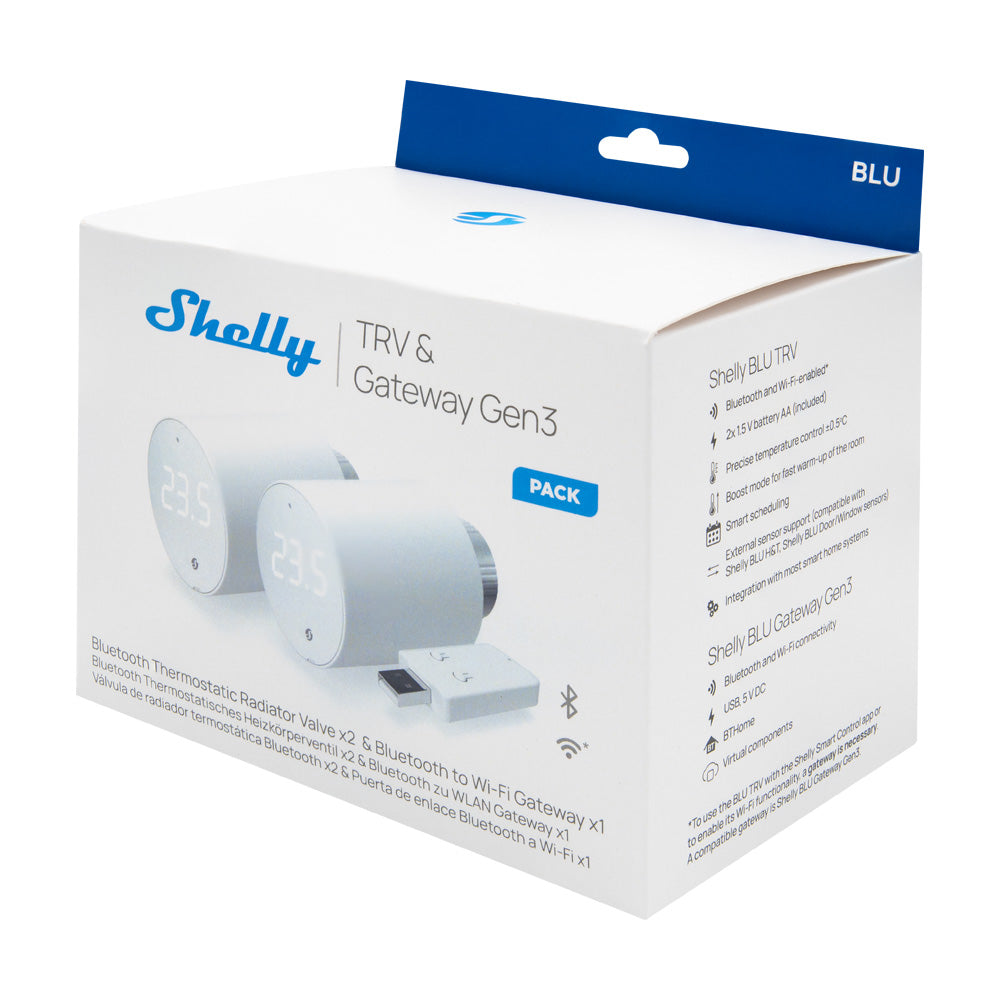

Shelly BLU TRV 2件装

设备识别

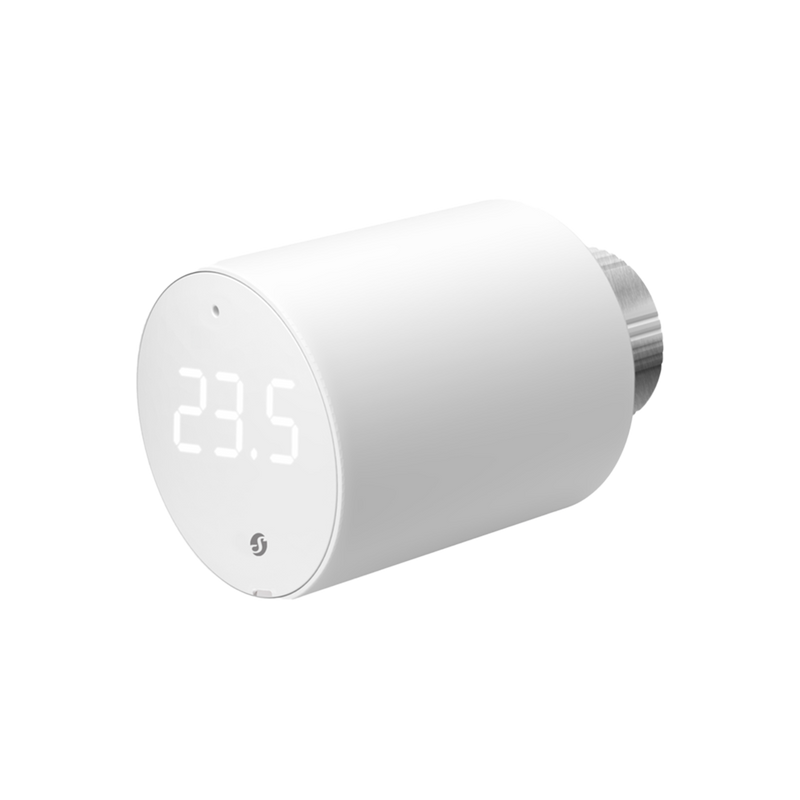

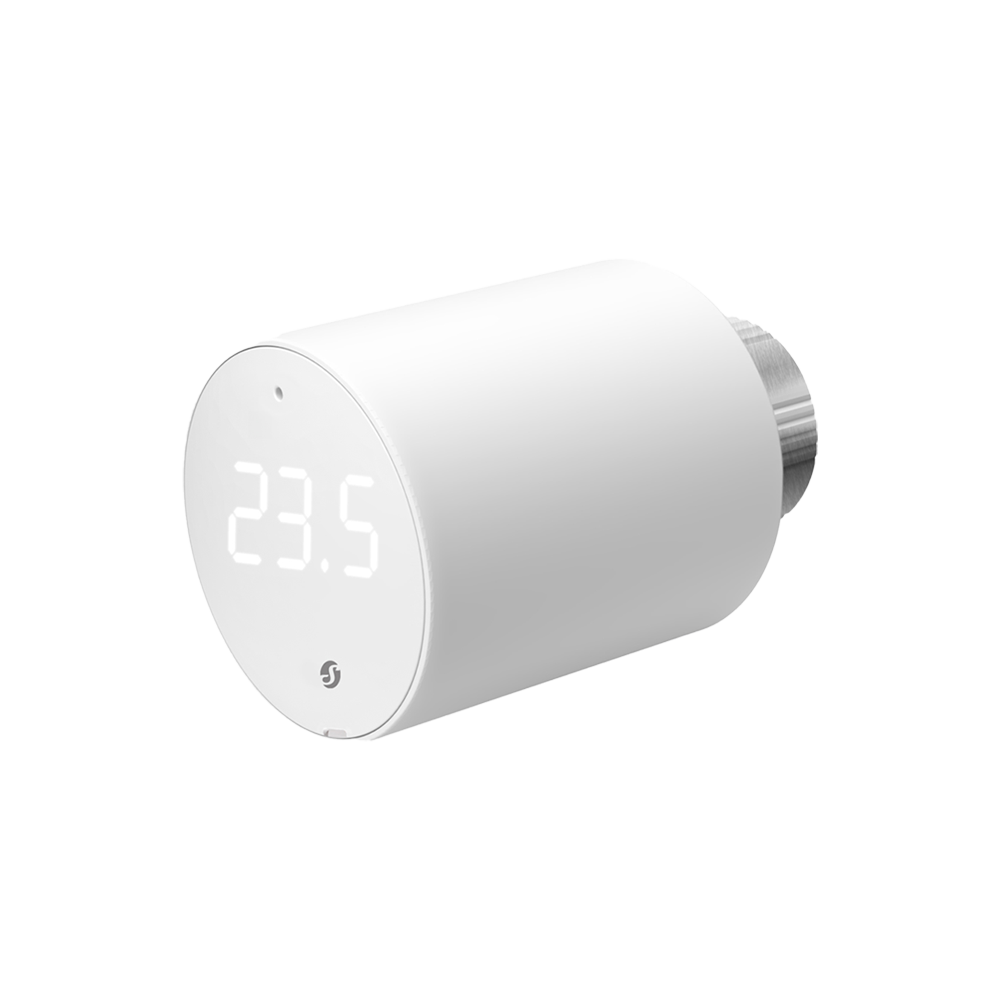

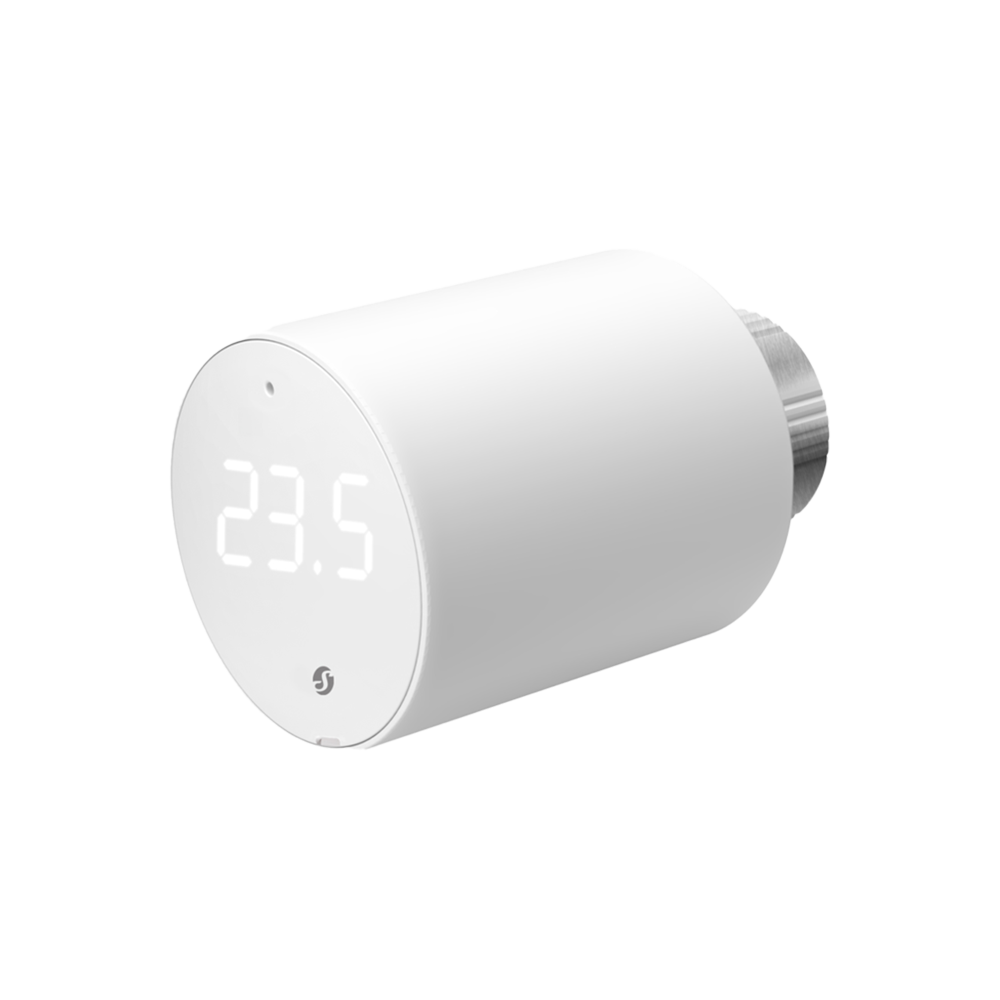

设备名称： Shelly BLU TRV
设备型号：SBTR-001AEU
设备 Bluetooth ID：0x0008

简短描述

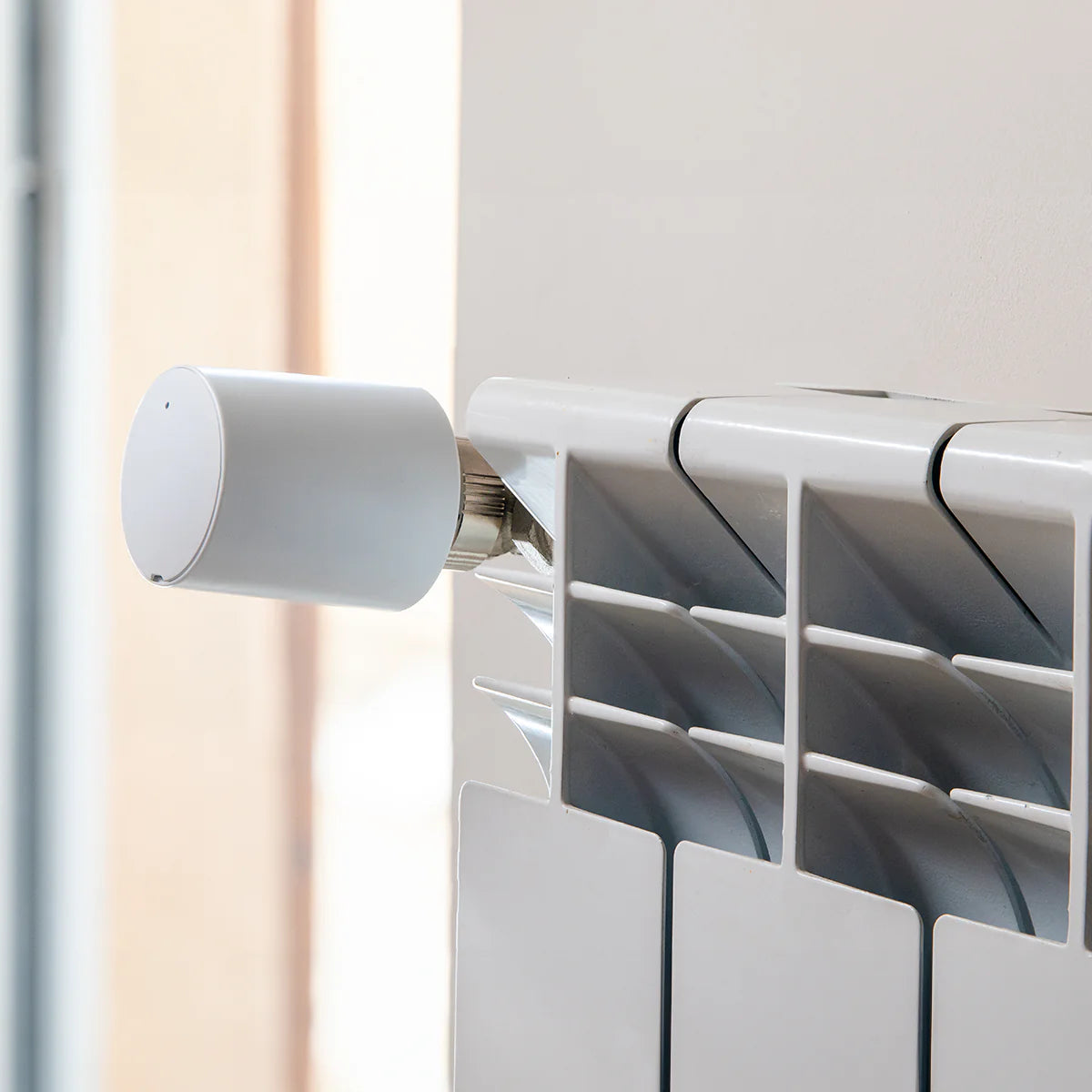

Shelly BLU TRV是一款带有Bluetooth连接功能的智能恒温散热器阀头。它通过调节散热器中热水的流量来控制房间温度。如有需要，可随时通过旋转设备旋钮向左或向右，或通过您的手机、平板电脑或电脑来更改温度。该设备还可以根据设定的每周时间表维持房间温度。它由2节AA、1.5 V电池供电。

高级设置与安装

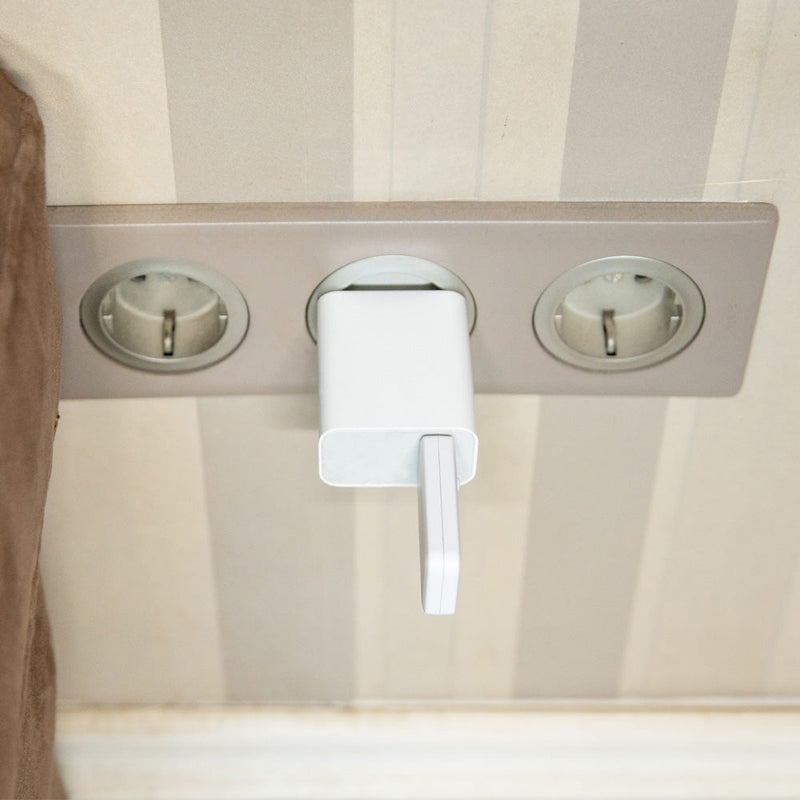

如何将Shelly BLU TRV与Shelly BLU Gateway Gen3配对

主要功能

Bluetooth
2节1.5 V AA电池（已包含）
精确温度控制
快速加热房间的Boost模式
智能调度
外部传感器支持（兼容Shelly BLU H&T、Shelly BLU Door/Window传感器，通过Blu Gateway Gen3关联）
与大多数智能家居系统集成

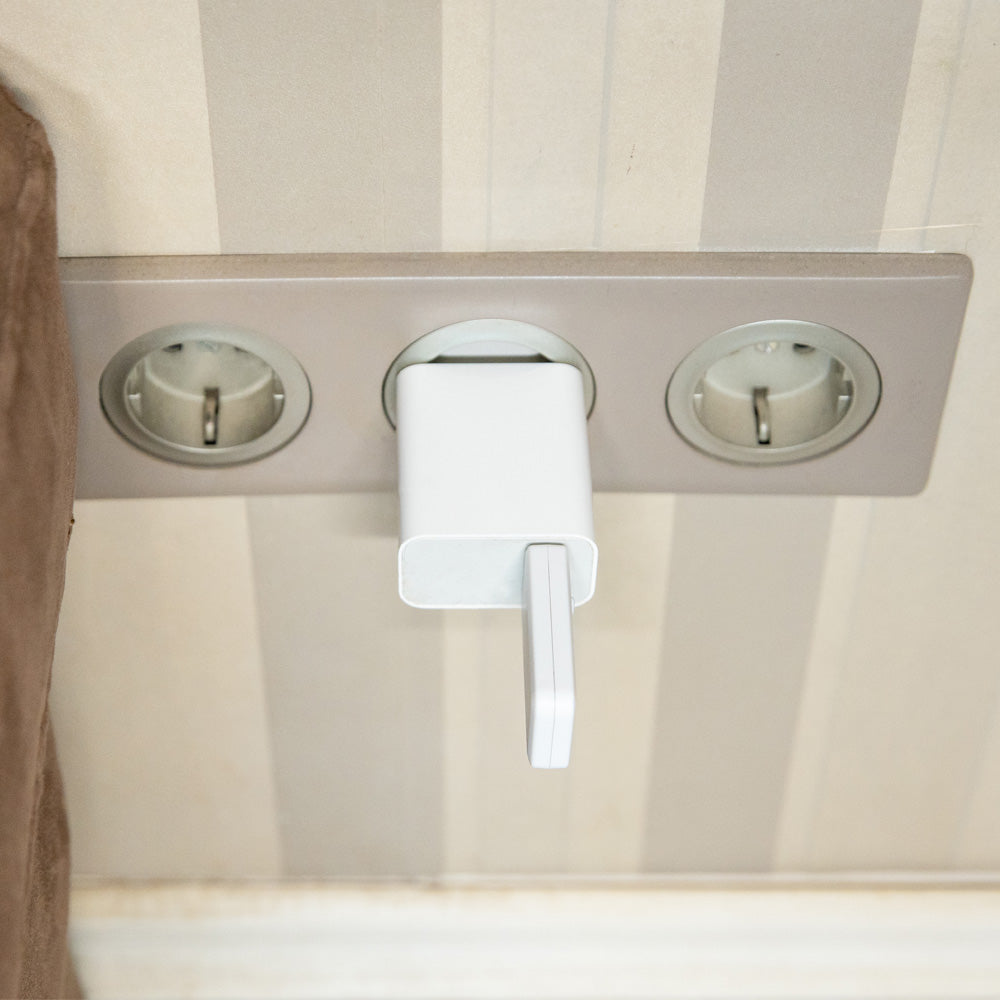

需要 Blu Gateway Gen3

使用场景

远程温度控制：确保您回家时室内温暖，避免无人时不必要的加热，节省能源。
节能智能调度：在云应用中设置智能调度，优化加热计划，节省能源费用。
快速加热Boost模式：通过旋钮本地激活Boost模式，或通过云端远程激活。此模式全开阀门，快速达到舒适温度。
分房间温度控制：独立管理每个房间温度。根据房间用途加热，实现个性化舒适和更高能效。
自适应学习实现个性化加热：使用来自外部传感器（如Shelly BLU H&T和Shelly BLU Door/Window）的数据，调整您的供暖系统，以实现最佳舒适度和安全性。

连接性

Bluetooth低功耗（BLE）

用户界面

输入

用户（重置）按钮
- 按一次以激活Bluetooth配对模式
- 按3次激活Zigbee网络关联
- 长按30秒恢复设备出厂设置。
旋转旋钮
- 顺时针（CW）或逆时针（CCW）至少转动1步激活LED灯。
- 快速短促转动旋钮少于10步，顺序为CCW > CW > CCW > CW（任意方向开始）进入TRV用户菜单。菜单以电池电量显示开始。
  - 顺时针旋转4步以激活Bluetooth配对模式（激活30秒）
  - 顺时针转2步激活Zigbee网络关联（激活30秒）
- 顺时针旋转1步，温度升高0.1°C
- 逆时针旋转1步，温度降低0.1°C
- 快速顺时针转超过10步开启Boost模式
- 快速逆时针转超过10步关闭Boost模式

输出

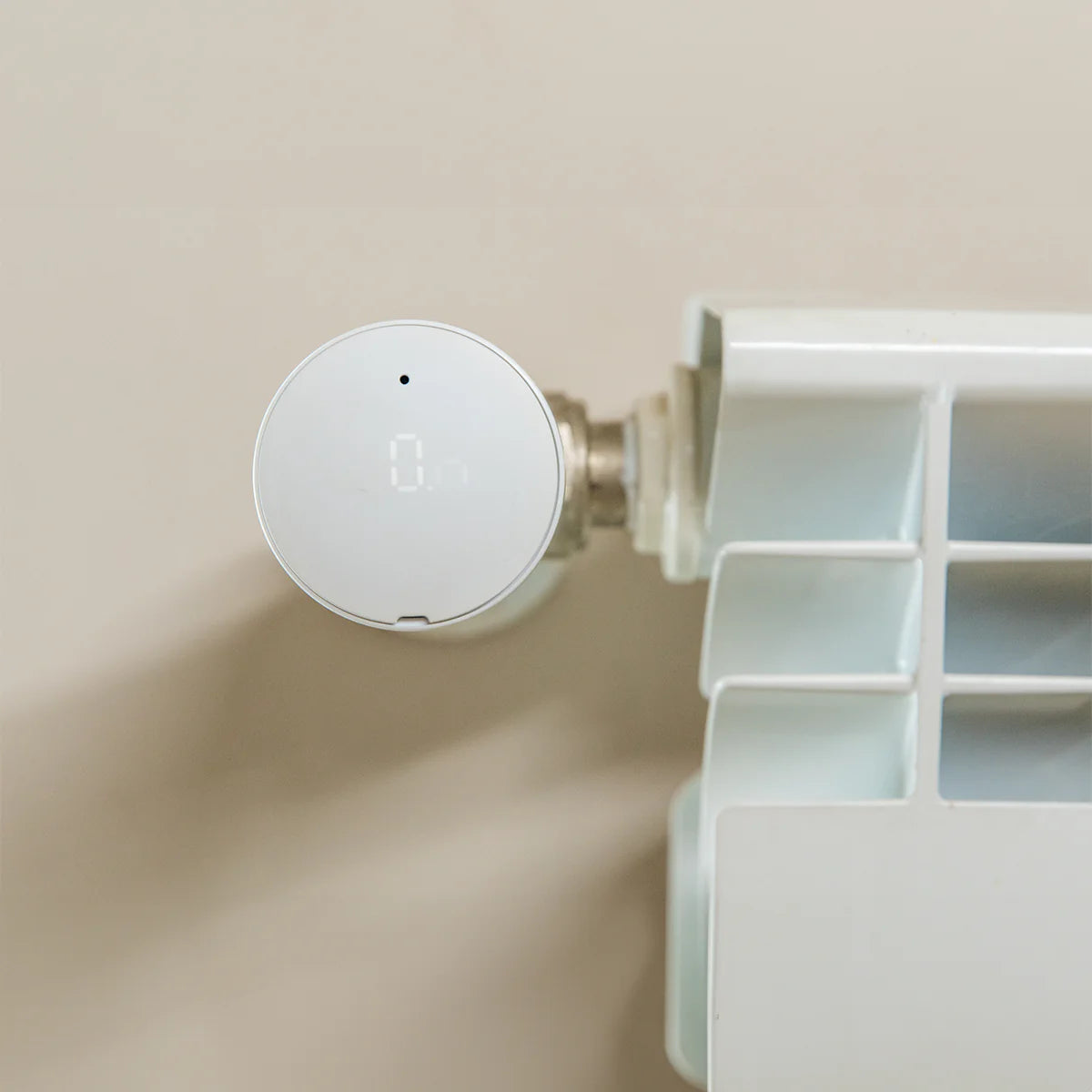

3位数，7段LED显示屏：

安装

TRV头未安装在背板上
校准

校准进行中
校准通过
校准失败
温度设置
温度设置进行中

确认设定温度
Boost模式
Boost模式开启
Boost模式关闭
电池电量

0-25%

25-50%

50-75%
75-100%
电池电量低。请更换电池。
配对与关联

Bluetooth配对（激活30秒）
已配对BLE设备数量
无已配对BLE设备
配对/关联结果
配对/关联结果
Zigbee网络关联（激活30秒）
Zigbee网络状态
Zigbee网络状态 - 已关联
Zigbee识别中
用户菜单
电池电量（默认入口）
已配对BLE设备数量（顺时针转1步）
Zigbee网络状态（顺时针转2步）
错误数量（顺时针转3步）
Bluetooth配对（顺时针4步）

退出用户菜单提示（顺时针转5步）
更新
空中升级进行中
错误
无错误
错误数量

校准错误

电压或电流输出不足。请更换电池

支持的阀门

无适配器

M30 x 1.5

带随附适配器

Danfos
- RA
- RAV
- RAVL
Caleffi
Giacomini
M28 x 1.5
- Sam
- Slovarm
- Comap
- Markardys
- TA
- Herz
- MMA
- Remagg
- Pont a Mousson

带第三方适配器

Gampper（27毫米螺纹及内螺纹M22）
Glacomini
Ista
Meges（M38 x 1.5）
Ondal（M38 x 1.5）
Oventrop（M30 x 1.0，4爪）
Rossweiner（M33 x 2.0）
Vallant（30.5毫米）

查看阀门完整列表及兼容性：

Shelly-TRV-Valves-compatibility-list-new.pdf

简化内部电路图

规格

数量	数值
物理参数
尺寸（高x直径）：	78 x Ø54 毫米 / 3.07xØ2.13 英寸
重量：	107 克 / 3.77 盎司
安装：	M30 / 15
安装环材质：	镀镍黄铜
外壳材质：	塑料
外壳颜色：	白色
环境参数
环境工作温度：	-20°С 至 +60°С / 68°F 至 140°F
湿度：	25% 至 80% 相对湿度
污染等级：	2
电气参数
电源：	2节AA，1.5 V（已包含）
预计电池寿命：	最长2年
传感器与计量
温度传感器：	有
无线
Bluetooth
协议：	4.2
射频频段：	2400 - 2483.5 MHz
最大射频功率：	< 5 dBm
射程：	户外最高30米 / 98英尺，室内最高10米 / 33英尺（视当地环境而定）
Firmware 功能
调度功能：	有
加密方式：	AES（CCM模式）

常见问题

何时应使用地暖功能？

答1：设备未安装在散热器上，而是控制地暖时。
答2：房间过大，散热器无法均匀分布和维持热量时。
答3：散热器周围空气流通不良时。

何时不应使用地暖功能？

答1：外部传感器读数不可靠时。
答2：温度维持非常关键时。

故障排除

问题	可能原因	解决方案
Shelly BLU TRV在固件更新期间无响应	更新未成功完成，导致设备进入Bootloader模式。	使用 Shelly Debug BLE Devices 应用程序手动更新：建议使用安卓手机以获得最佳效果。建议使用新电池进行更新。在开始之前，请在智能手机的Bluetooth设置中选择并移除该设备忘记设备. 打开 Shelly Debug 应用程序。长按设备的重置按钮。按住按钮的同时，插入新电池并关闭电池仓。设备将在应用的设备列表中出现约40秒。从列表中选择设备。开始OTA更新。
设备已配对外部传感器。设备显示温度高于目标，但阀门保持开启。	未启用地暖模式。此时设备可能接收到配对外部传感器的较高温度读数，用以调整（校正）内部温度测量。因此，阀门控制基于校正后的内部温度，而非直接使用外部传感器读数。	此行为正常。如需设备仅依赖外部传感器数据，忽略内置传感器，请启用地暖模式。
	设备感知温度快速下降，提前打开阀门以防温度低于目标。	此行为正常，是算法正常运行的一部分。
	散热器加热不均，导致设备温度低于预期。	确保通过排气阀排气，保证散热器水流畅通。
	启用了地暖，但设备未接收到更新的温度值。网关可能距离过远，导致设备无法接收最新外部温度读数。	将网关移近设备以改善通信。
通过power_save标志更改算法时温度升高。	适用于固件版本≥1.2.0 BLU TRV根据散热器热量调整当前温度读数。更改算法或更新固件可能重置这些调整，设备需要时间重新计算。	BLU TRV会自动适应并逐步调整温度读数。
即使温度设置为最低，设备仍无法完全关闭阀门。校准成功后问题依旧。	阀芯行程略短，无法关闭阀门。	在黑色阀芯尖端附加一小金属片（约1欧分硬币大小）以延长行程。
设备无法从外部温度传感器读取数据以设定目标温度。	地暖该功能未通过Shelly Smart Control应用程序或Gateway Gen3的网页界面启用。配对外部BLU温湿度传感器时的温度感应行为若启用地暖：TRV仅使用外部传感器数据，忽略内置传感器。若禁用地暖：TRV使用外部BLU温湿度传感器数据校正内置传感器。	启用地暖功能：请登录Shelly Smart Control应用程序或访问Gateway Gen3的网页界面。选择要配置的TRV。进入设置>TRV行为. 启用地暖功能。
设备阀门显示开启，尽管设置为.	当Boost模式关闭（旋钮逆时针转超过10步）时，显示该信息。详情见用户界面章节https://kb.shelly.cloud/knowledge-base/shelly-blu-trv#ShellyBLUTRV-Userinterface如需关闭阀门，请将目标温度调低，旋钮逆时针转动少于10步。	校准失败，显示
或信息。电池输出电压或电流不足。	更换电池。校准在TRV头安装到背板时自动开始。	*CW - 顺时针
