• OTA - 空中固件更新。

• FW - Firmware

• ZAF - Z-Wave® 协议

• NIF - 节点信息帧；每次添加（包含）时发送的帧，用于向网关展示/宣传设备的能力，以便网关调整其操作能力。

• CC - 命令类（ZAF互操作性的核心）。决定数据如何发送和处理/接收的文件/流程。命令类在发送数据时包含其签名，以便识别哪个流程正在向目标设备发送数据。

• 开关 - A 切换开关或双稳态开关。

• 按钮 - A 瞬时开关或单稳态开关。

• 开关/按钮 - 它可以是开关或按钮。

• 双击 - 如果开关/按钮的第一次和第二次按压之间的延迟小于500毫秒，则解释为双击。

• 网关（GW） - A Z-Wave® 网关，也称为 Z-Wave® 控制器、Z-Wave® 主控制器、Z-Wave® 主要控制器或 Z-Wave® 中枢等，是作为 Z-Wave® 智能家居网络。本文档中使用“网关”一词。

• 网状网络 - 设备除了与网关通信外，还可以相互通信。设备（仅限主电源供电）可以作为中继器扩展网络。

• 长距离网络 - 设备只能与网关通信（无中继功能）。

• S按钮 - 的中央枢纽的设备。®Z-Wave® 设备，用于多种功能，如添加（包含）、移除（排除）、恢复出厂设置以及开关电源输出（仅适用于Wave插头）。本文档中使用“S按钮”一词。

• 设备 - 本文档中，“设备” 用于指代本指南中涉及的 Shelly Wave 设备。

• 终端设备 - 服务按钮位于 Z-Wave

• 节点ID - Z-Wave 终端设备是 Z-Wave 网络中的节点，但不是网关，例如开关、门锁、传感器等。节点IDZ-Wave

• 家庭ID - 是在设备加入（包含）到 Z-Wave 网络时分配给每个设备的唯一标识符，使网络能够识别并与该设备通信。家庭ID Z-Wave

• 添加/包含 - 是分配给每个 Z-Wave 网络及其网络中每个设备的唯一标识符。它将您的 Z-Wave 网络与其他网络区分开来，并确保您的 Z-Wave 设备只与您自己网络中的设备通信。 包含、添加、等词用于此处。

• 移除/排除 - 将 Z-Wave 设备添加到 Z-Wave 网络（网关）的过程。 排除、移除、等词用于此处。

• 恢复出厂设置 - 恢复出厂设置后，所有自定义参数和已存储的数值（kWh、关联、路由等）都将恢复为默认状态。分配给设备的HOME ID和NODE ID将被删除。仅当网关丢失或无法操作时才使用此重置操作。

• 正常模式 - 指设备在正常条件下运行的状态（开关、调光等），无论是主动使用还是待机但仍通电。

• SmartStart -将 Z-Wave 设备从 Z-Wave 网络（网关）中移除的过程。

• 必须 - 必须实现

• 可选 - 如果时间/预算允许则实现

• 关联 -支持 SmartStart 的设备可以通过使用支持 SmartStart 加入的网关扫描设备上的 Z-Wave 二维码，添加（包含）到 Z-Wave 网络中。SmartStart 设备在通电并靠近 Z-Wave 网络时会在 10 分钟内自动加入。

• 电源循环 - 设备重启/设备电源开关

• 百叶窗 - 指任何类型的窗户遮阳产品，如百叶窗、卷帘（屏幕）、卷帘门、垂直窗帘、窗帘、一体式百叶窗、蜂巢帘、遮阳篷等。此外，Wave Shutter 还可以控制窗户电机、投影幕布或任何类型的双向AC电机。

• 功耗（W） - 指电气设备或系统消耗或使用能量的速率。以瓦特（W）为单位进行测量。

• 能耗（kWh）- 指设备或系统在特定时间段内消耗的电能总量。其单位为千瓦时（kWh）。

• 订购代码 - 订购代码与零件号（PN）相同。若空间不足，使用缩写PN。PN标注在每个设备的DSK标签上。

• 运动检测可用于安全设备和触发警报。

• 运动检测可设置为当有人进入房间时开灯，播放音乐或其他生活质量提升。

• 运动检测还可触发关闭其他功能，如花园喷灌。

运动检测

如果检测到移动，LED 指示灯会短暂闪烁红色，并且设备会广播有关该事件的信息、照明情况（如果参数 155 启用）、以及移动检测时的电池状态。设备将在一分钟内不再广播（用户可配置），但移动检测仍会导致 LED 指示灯闪烁红色。如果在接下来的一分钟内未检测到移动，设备将广播无移动的信息、照明情况以及广播时的电池状态。

照度测量

每当设备被触发或唤醒时，将广播照度信息（如果参数155启用）。

OTA - 空中固件更新

OTA代表空中，指无线固件更新至终端设备

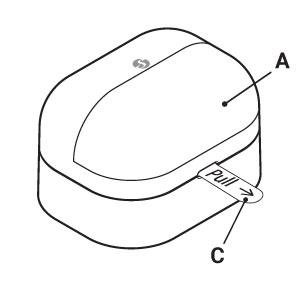

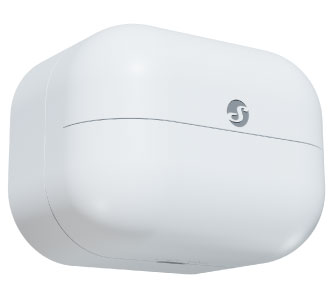

该设备是一款 Z-Wave® 传感器，用于检测运动。此外，传感器还配备了内置光照传感器，为智能家居自动化提供增强功能。

通用规则

• 通过按住S按钮切换正常模式和设置模式。

• LED 常亮 表示您处于设置模式。进入设置模式后，10秒后自动切换回正常模式。

• 按下 S 按钮可唤醒 LED 1 秒，设备电源循环可唤醒 LED 10 秒。

• 模块启动时，LED 将以模式 5（0.2 秒亮蓝/0.2 秒亮红）闪烁 4-5 秒。

正常模式 LED 状态：正常模式指设备功能稳定，可无限期保持。

已移除/排除

LED 将闪烁蓝色 在模式1中，每次电源循环后30秒，按S按钮后30秒。

已添加/包含

LED 将闪烁绿色 在模式1中，每次电源循环后10秒，按S按钮后1秒。

恢复出厂设置并重启

恢复出厂设置期间，LED 将常亮绿色 约500毫秒，然后蓝色LED 将以模式 1 闪烁。

添加/移除

添加或移除期间，LED 将闪烁蓝色 在模式2中。

OTA固件更新

OTA 更新期间，LED 将闪烁蓝色 和 红色 在模式2中。

带S按钮的设置模式

选择添加/移除菜单（*长距离不支持添加）

菜单被选中时，LED 将点亮蓝色，最长10秒。

按住S按钮时选择添加/移除过程（*长距离不支持添加）

菜单执行时，LED 将闪烁蓝色 在模式3中。

选择恢复出厂设置菜单

菜单被选中时，LED 将点亮红色，最长10秒。

按住S按钮时选择恢复出厂设置过程

菜单执行时，LED 将闪烁红色 在模式3中。

报警模式

不适用

关于 Z-Wave®

Z-Wave® 协议是一种可互操作的无线射频通信技术，专为住宅和轻型商业环境中的控制、监控和状态读取应用而设计。Z-Wave® 技术成熟、可靠、广泛应用，是全球无线控制市场的领导者，为数百万人带来经济实用、可靠且易用的“智能”产品，融入日常生活的方方面面。

互操作性一直是 Z-Wave® 协议的核心，同时还具备向后兼容、安全性和可靠性等特性。所有 Z-Wave® 设备都可以在任何 Z-Wave® 网络中与其他 Z-Wave® 认证设备一起运行，无论品牌或制造商如何。网络中的所有主电节点都将作为中继器，无论供应商如何，以提高网络的可靠性。Z-Wave® 生态系统中有 4000 多款认证产品，支持向前和向后兼容，目前市场上已有超过 1 亿台设备。

来源：www.z-wavealliance.org，http://www.z-wave.com

将设备添加和移除到 Z-Wave® 网络

注意！ 将设备添加到 Z-Wave® 网络（包含）
重要：PIN码不得丢失。

SmartStart添加（包含）

在进行 Security 2 (S2) 添加（包含）时，会弹出对话框，要求您输入 Z-Wave® DSK 标签（位于设备侧面和包装内的 Z-Wave® DSK 标签）上标注的相应 PIN 码（5 位下划线数字）。

1. 通过网关应用扫描设备标签上的二维码，将安全2（S2）设备专用密钥（DSK）添加到网关的配置列表。

2. 唤醒设备

3. 检查蓝色LED是否闪烁一次。如果是，说明设备尚未加入Z-Wave®网络。

4. 支持 SmartStart 的产品可通过使用支持 SmartStart 加入的网关扫描设备上的 Z-Wave® 二维码，自动加入 Z-Wave® 网络。无需其他操作，SmartStart 设备在电池设备唤醒并靠近网络时会自动加入。

5. 添加过程中，蓝色 LED 将以模式 2 闪烁。

6. 如果设备已成功加入Z-Wave®网络，绿色LED将在模式1下闪烁。

使用S按钮添加（包含）（*长距离不支持）

1. 单击并检查蓝色LED是否闪烁一次。如果是，说明设备尚未加入Z-Wave®网络。

2. 在网关上启用添加/移除模式。

3. 要进入设置模式，长按设备上的 S 按钮（>0.5 秒），直到 LED 常亮蓝色。

4. 松开后再次长按（>2 秒）设备上的 S 按钮，直到蓝色 LED 以模式 3 闪烁。松开 S 按钮将启动学习模式。

5. 添加过程中，蓝色 LED 将以模式 2 闪烁。

6. 设备成功加入Z-Wave®网络后，LED将保持关闭。要确认设备已加入，再次按下S按钮；绿色LED将闪烁一次，表示已成功加入。

注意！ 在设置模式下，设备有10秒超时后自动返回正常模式。

设备唤醒后几秒钟内将自动启动添加过程，设备会自动加入 Z-Wave® 网络。

注意！ 将设备从 Z-Wave® 网络中移除（排除）

使用S按钮移除（排除）

1. 单击并检查绿色LED是否闪烁一次。如果是，说明设备已加入Z-Wave®网络。

2. 在网关上启用添加/移除模式。

3. 要进入设置模式，长按设备上的 S 按钮（>0.5 秒），直到 LED 常亮蓝色。

4. 松开后再次长按（>2 秒）设备上的 S 按钮，直到蓝色 LED 以模式 3 闪烁。松开 S 按钮将启动学习模式。

5. 移除过程中，蓝色 LED 将以模式 2 闪烁。

6. 如果设备已成功从Z-Wave®网络中移除，蓝色LED将在模式1下闪烁。

注意！ 在设置模式下，设备有10秒超时后自动返回正常模式。

恢复出厂设置

恢复出厂设置概述

恢复出厂设置后，所有自定义参数和已存储的数值（kWh、关联、路由等）都将恢复为默认状态。分配给设备的HOME ID和NODE ID将被删除。仅当网关丢失或无法操作时才使用此重置操作。

使用S按钮恢复出厂设置

注意！使用S按钮随时可恢复出厂设置。

1. 要进入设置模式，长按设备上的 S 按钮（>0.5 秒），直到 LED 常亮蓝色。

2. 多次按下 S 按钮，直到 LED 常亮红色。

3. 长按（>2 秒）设备上的 S 按钮，直到红色 LED 以模式 3 闪烁。松开 S 按钮将启动恢复出厂设置。

4. 恢复出厂设置期间，LED 将常亮绿色约 1 秒。

5. 如果恢复出厂设置成功，蓝色 LED 将以模式 1 闪烁。

通过网关参数远程恢复出厂设置

可通过参数120设置远程恢复出厂设置。

Z-Wave® 安全与设备专用密钥（DSK）

认证控制

• 用于添加（包含）的带外DSK

• 大多数实现可使用

设备还支持安全2认证、未认证和非安全添加（包含）。

注意该设备支持最新的 Security 2 (S2) 功能。S2 由强大的 AES 128 加密协议处理，这意味着 S2 让 Z-Wave® 成为最安全的物联网（IoT）安全平台。要充分利用产品及其 Security 2 功能，必须使用支持 Security 2 的 Z-Wave® 网关。

密钥的前五位数字被高亮或下划线标记，帮助用户识别DSK文本中的PIN码部分。DSK还以二维码形式表示，如图所示。

! 当使用支持 Security 2 (S2) 的网关将设备添加到 Z-Wave® 网络时，需要输入 Z-Wave® 设备专用密钥（DSK）的 PIN 码。您可以在设备侧面的标签上找到，也有一份副本放在包装内，请勿丢失。请勿从设备上移除 Z-Wave® DSK 标签。作为备份措施，请使用包装内的标签。

请求加入S2访问控制类或S2认证类的加入节点，在通过射频传输其公钥之前，会将其公钥的第1..2字节设置为零（0x00）以进行混淆。

DSK可用于带外（OOB）认证。

• 包含网关可使用二维码扫描设备读取加入设备的完整DSK，并与通过射频接收的混淆公钥匹配。

参数117 - 远程设备重启

此参数允许在无需物理干预的情况下重启设备。仅用于故障排除。设备重启后参数值将重置为默认。

值大小：1字节

默认值：0

值及说明：

• 0 - 功能无效

• 1 - 远程设备重启

参数120 - 恢复出厂设置

Z-Wave® 参数

该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：0

值及说明：

• 0 - 无操作

• 1 - 恢复出厂设置

执行重置后，参数值自动设为0。

参数155 - 照度测量

此参数启用传感器的环境照度测量。

值大小：1字节

默认值：1

值及说明：

• 0 - 禁用照度测量

• 1 - 启用照度测量

注意：启用照度测量时，电池寿命可能显著缩短！

参数 157 - 启用/禁用 LED 指示灯

此参数用于启用或禁用 LED 指示灯的可视化。

值大小：1字节

默认值：1

值及说明：

• 0 - 禁用 LED 指示灯

• 1 - 启用 LED 指示灯（每次状态变化时 LED 闪烁）

注意：启用照度测量时，电池寿命可能显著缩短！

注意：此参数仅影响设备被干簧开关、移动传感器等唤醒时的 LED 指示。如果按下 S 按钮，LED 应正常点亮。

参数158 - 运动灵敏度

灵敏度参数控制传感器对运动的响应能力。可在检测真实人体运动和防止误报之间进行校准。

值大小：1字节

默认值：1

值及说明：

• 0 - 低：检测大范围/近距离运动

• 1 - 中等：平衡检测

• 2 - 高：检测小范围/远距离运动

参数159 - 运动盲区时间

最后一次检测到运动后的盲区时间（秒）

值大小：2字节

默认值：5

值及说明：

• 2 - 8（2至8秒）

参数160 - 无运动报告时间

最后一次检测到运动后设备发送无运动报告的时间

值大小：2字节

默认值：30

值及说明：

• 1 - 32767（1至32767秒）

参数201 - 序列号1

此参数包含设备序列号的一部分。

只读参数，无法更改。
该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及说明：

· 0x00000000 - 0x7FFFFFFF

参数202 - 序列号2

此参数包含设备序列号的一部分。

只读参数，无法更改。
该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及说明：

· 0x00000000 - 0x7FFFFFFF

参数203 - 序列号3

此参数包含设备序列号的一部分。

只读参数，无法更改。
该参数为高级参数，可能隐藏在高级标签下。

值大小：4字节

默认值：设备特定

值及说明：

· 0x00000000 - 0x7FFFFFFF

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BATTERY_V3 [S0, S2]*

4. CONFIGURATION_V4 [S0, S2]*

5. DEVICE_RESET_LOCALLY_V1 [S0, S2]*

6. FIRMWARE_UPDATE_MD_V5 [S0, S2]*

7. INDICATOR_V3 [S0, S2]*

8. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

9. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

10. NOTIFICATION_V8 [S0, S2]*

11. POWERLEVEL_V1 [S0, S2]*

12. SECURITY_V1

13. SECURITY_2_V1

14. SENSOR_MULTILEVEL_V11 [S0, S2]*

15. SUPERVISION_V1

16. TRANSPORT_SERVICE_V2

17. VERSION_V3 [S0, S2]*

18. WAKE_UP_V2 [S0, S2]*

19. ZWAVEPLUS_INFO_V2

电池命令类

设备使用电池命令类管理电池电量报告。

通过电池获取命令可获得电池电量的百分比报告。数值范围为0x00至0x64（十六进制），即0至100（十进制）。

低电量警告

当电池电量接近0时，设备会向控制器发送一个值为0xFF的自动报告，表示低电量警告。

注意！由于无法确定每个电池的化学性质和放电特性，且电压较低，低电量警告可能差异较大。

唤醒命令类

该设备进入睡眠模式以限制电池功耗。通过此命令类，设备告知控制器其睡眠和唤醒状态。设备睡眠时不会接收或处理任何命令。

设备会自行唤醒，向网关报告其仍在线。默认间隔为43200秒（12小时），即设备每天自动唤醒两次。

此间隔可通过唤醒间隔设置调整，接受的值为0至86400秒（24小时）。

警告！较低的间隔值会导致设备快速耗尽电池。

设备唤醒时，会发送唤醒通知给网关，告知其已唤醒并准备接收命令。

设备唤醒条件：

• 按下S按钮

• 设备通电时

• 按设定的唤醒间隔

设备唤醒时，重置间隔计时器并发送唤醒通知给网关。此时，所有排队的命令将发送给设备。命令接收完毕后，网关会发送“唤醒无更多信息”命令，通知设备可再次进入睡眠。

警告！如果设备未收到“唤醒无更多信息”命令，设备将至少保持唤醒10秒后自行进入睡眠。

支持的命令类指示器

设备支持命令类 Indicator V3（ID 0x50）。当设备收到 indicator set 时，LED 会根据收到的 indicator set 闪烁。

请参阅 LED 信号指示章节。

运动传感器状态

• 报警类型 - 0x00

• 报警级别 - 0x00

• 保留 - 0x00

• 通知状态 - 0xFF

• 事件 - 0x08（检测到运动）

• 属性 - 0x00

• 事件参数 - 0x00

设备通过通知报告运动检测状态。

家庭安全：运动传感器状态：运动检测

• 报警类型 - 0x00

• 报警级别 - 0x00

• 保留 - 0x00

• 通知状态 - 0xFF

• 事件 - 0x00（未检测到运动）

• 属性 - 0x00

• 事件参数 - 0x08

Z-Wave® 关联
每组最大关联设备数为9。此值固定，无法配置。
每个关联组支持最多关联9个设备（节点）。为避免网络延迟，建议每组关联设备不超过5个。“生命线组”保留给控制设备，如网关和远程控制器，或能解释报告的设备。关联组1 – “生命线组”向控制设备发送其命令类通知和/或命令类报告，当相关命令类被触发时。最多允许9个节点：

根设备

根设备 - 关联组1 - 生命线

1. INDICATOR_REPORT ：LED 状态

2. DEVICE_RESET_LOCALLY_NOTIFICATION：请求触发

3. BATTERY_REPORT：必须定期发送以报告当前电池电量。频率由实现决定

4. BATTERY_REPORT：“当节点电池电量低且用户需更换电池时，必须发送此命令。电池电量字段必须设置为0xFF，表示低电量警告。”

5. SENSOR_MULTILEVEL_REPORT：照度

6. NOTIFICATION_REPORT：检测到运动时触发

根设备 - 关联组2（*长距离不支持包含）

关联组2
允许节点数：9
分配给运动传感器（使用基本命令类）。
由运动传感器触发。支持以下命令类：

1. BASIC_SET：设置关联设备的开/关状态

⚠注意！本产品仅限室内使用。

⚠注意！请远离液体和潮湿环境。设备不应在高湿度场所使用。⚠注意！设备损坏时请勿使用！⚠注意！请勿自行维修设备！⚠注意！设备可能通过无线连接控制电路和电器。请谨慎操作！不当使用可能导致故障、生命危险或违法。⚠建议：尽量远离金属元素，以免信号干扰。

⚠警告！即使是用过的电池也可能导致严重伤害或死亡。遇险请联系当地毒物控制中心！⚠警告！请勿强制放电、充电、拆解、加热超过制造商规定温度或焚烧！否则可能因泄漏、爆炸或化学烧伤受伤。⚠警告！请勿给不可充电电池充电！

⚠注意！请根据当地法规立即回收或处理废旧电池！⚠注意！长时间不使用设备时，请取出电池。若电池仍有电可继续使用，耗尽则按当地法规处理。⚠注意！请勿将电池丢入生活垃圾或焚烧！不当处理可能释放有害物质或引发火灾。⚠注意！请确保电池按极性（+和-）正确安装。

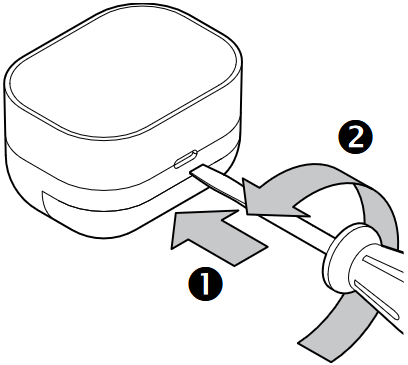

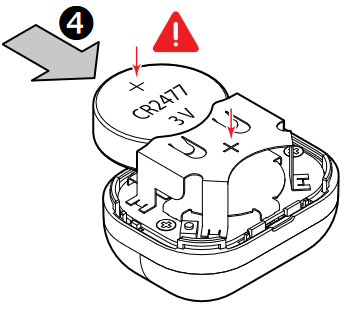

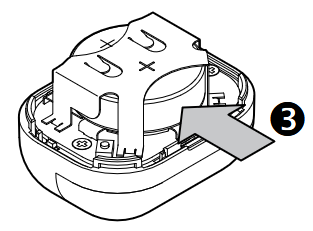

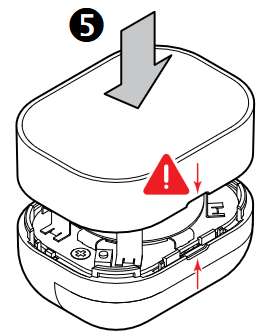

⚠注意！仅使用3 V CR2477或兼容电池！⚠注意！务必完全锁紧电池仓！如果电池仓无法安全关闭，请停止使用本产品，取出电池，并将其远离儿童。
